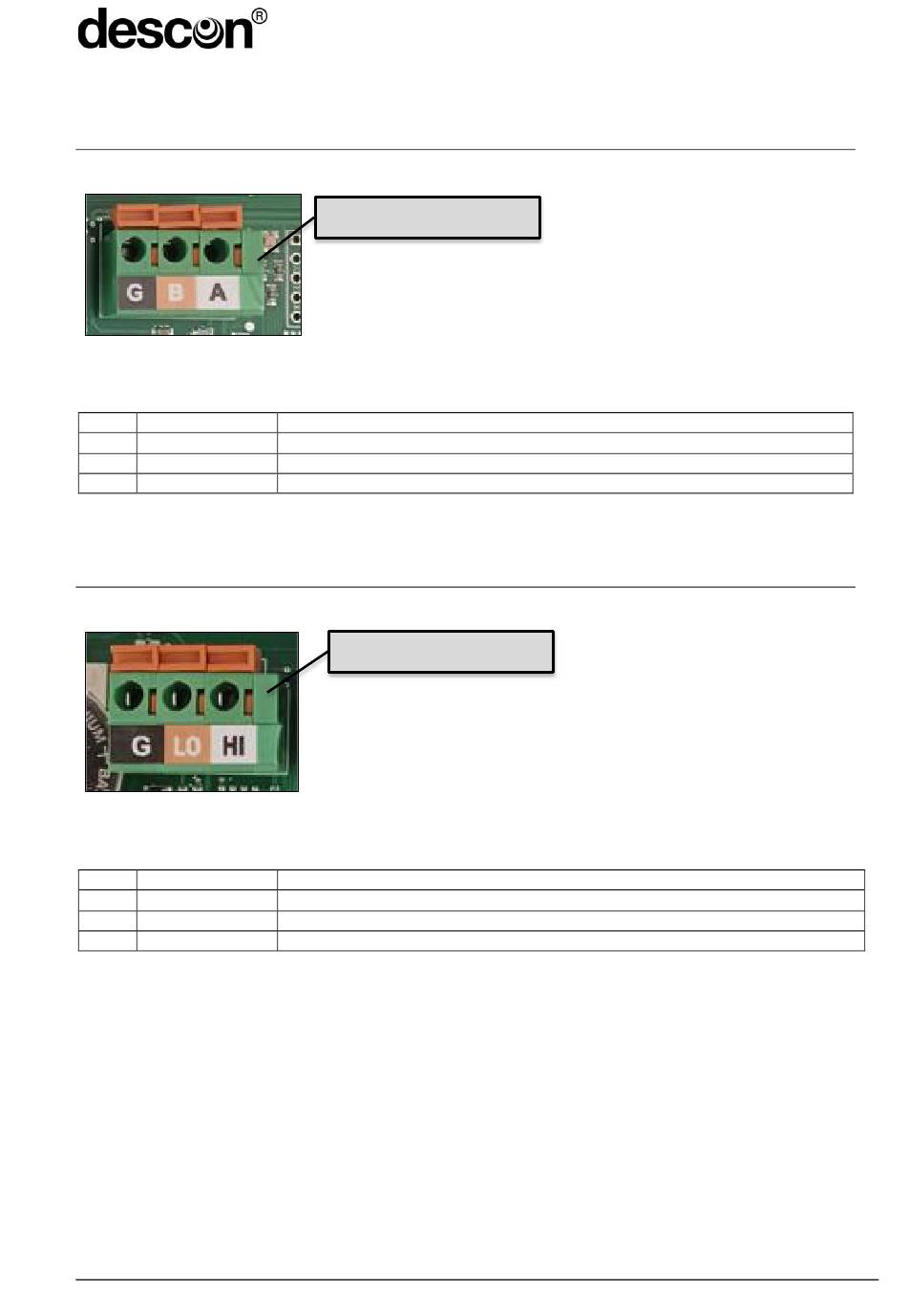

16 RS485-Interface

1x RS485-Bus zur Kommunikation mit externen Geräten
X34: RS485-BUS
Pin Signal
GND ⊥
1
2 B
3 A

17 CAN-Interface

1x CAN-Bus zur Kommunikation mit externen Geräten
X35: CAN-BUS
Pin Signal
GND ⊥
1
2 CAN-LOW
3 CAN-HIGH
X34: RS485-Interface
Beschreibung
Bezugsmasse
Signalleitung B
Signalleitung A
X35: CAN-Interface
Beschreibung
Bezugsmasse
Signalleitung CAN-LOW
Signalleitung CAN-HIGH
