5 Übersicht

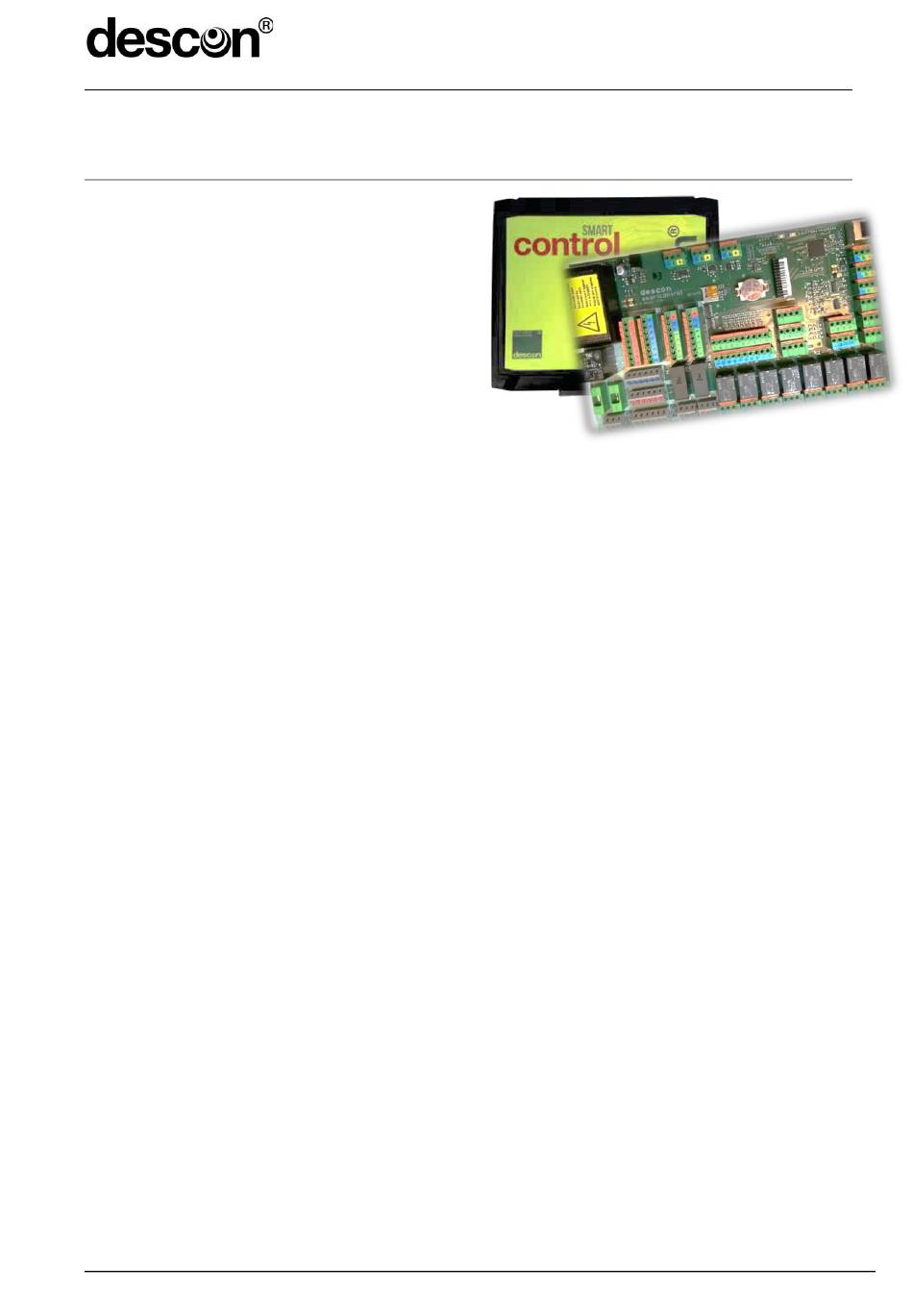

SMART-CONTROL ist eine Microcontroller ba-
sierte Steuerung mit WEB Interface.
Herzstück der Steuerung ist ein 32-Bit-Prozessor
der ARM Cortex-M4 Serie von Texas Instru-
ments.
Über die integrierte WEB-Oberfläche kann der
Benutzer die Steuerung komfortabel parametrie-
ren - das übersichtliche Dashboard visualisiert
die verschiedensten Schaltzustände der Steue-
rung und gibt jederzeit eine Übersicht zur Anlage.
Die Steuerung ist mit nachfolgenden Schnittstellen und Aktoren ausgestattet um mit angeschlos-
senen Sensoren und Aktoren zu interagieren:
- 2 Last-Relais zur Ansteuerung von Pumpen
(10A / 230V, 1 poliger Schließer, direkt an 230V angeschlossen)
- 8 Signalrelais zur Steuerung angeschlossener Komponenten
(5A/230V, 1 poliger Wechsler, Spannung muss von extern zugeführt werden)
- 10 digitale Eingänge zur Erfassung von Schaltern etc.
- 4 analoge Strom-Eingänge zur Erfassung von Sensoren
Messbereich 0...20 mA, Wahlweise 0...24V, 10 BIT Auflösung
- 4 analoge Strom-Ausgänge zur Ansteuerung von Aktoren
Ausgang 0..20 mA, Speisespannung 24VDC
- 10 digitale Ausgänge zur Ansteuerung von drehzahlgeregelten Pumpen
2 x 5 Stück, Open-Kollektor, Masseschaltend
- 6 Anschlüsse für Temperatursensoren
One-Wire Temperatursensoren
- 1 x DMX Schnittstelle
zur Ansteuerung von DMX-Geräten mit DMX-WEB Client
- 1 x RS485 Schnittstelle; inkl. MODBUS Protokoll
zur Kommunikation mit IO-Geräten etc.
- 1 x CAN- Schnittstelle
zur Kommunikation mit Sensoren etc.
- 1 x Ethernet- Schnittstelle mit WEB-Interface
zur Parametrierung und Visualisierung; 10/100 Mbit
- 1 x SD-Karte
- Optional: 1 x Schnittstelle zum Anschluss eines Touch-Displays
