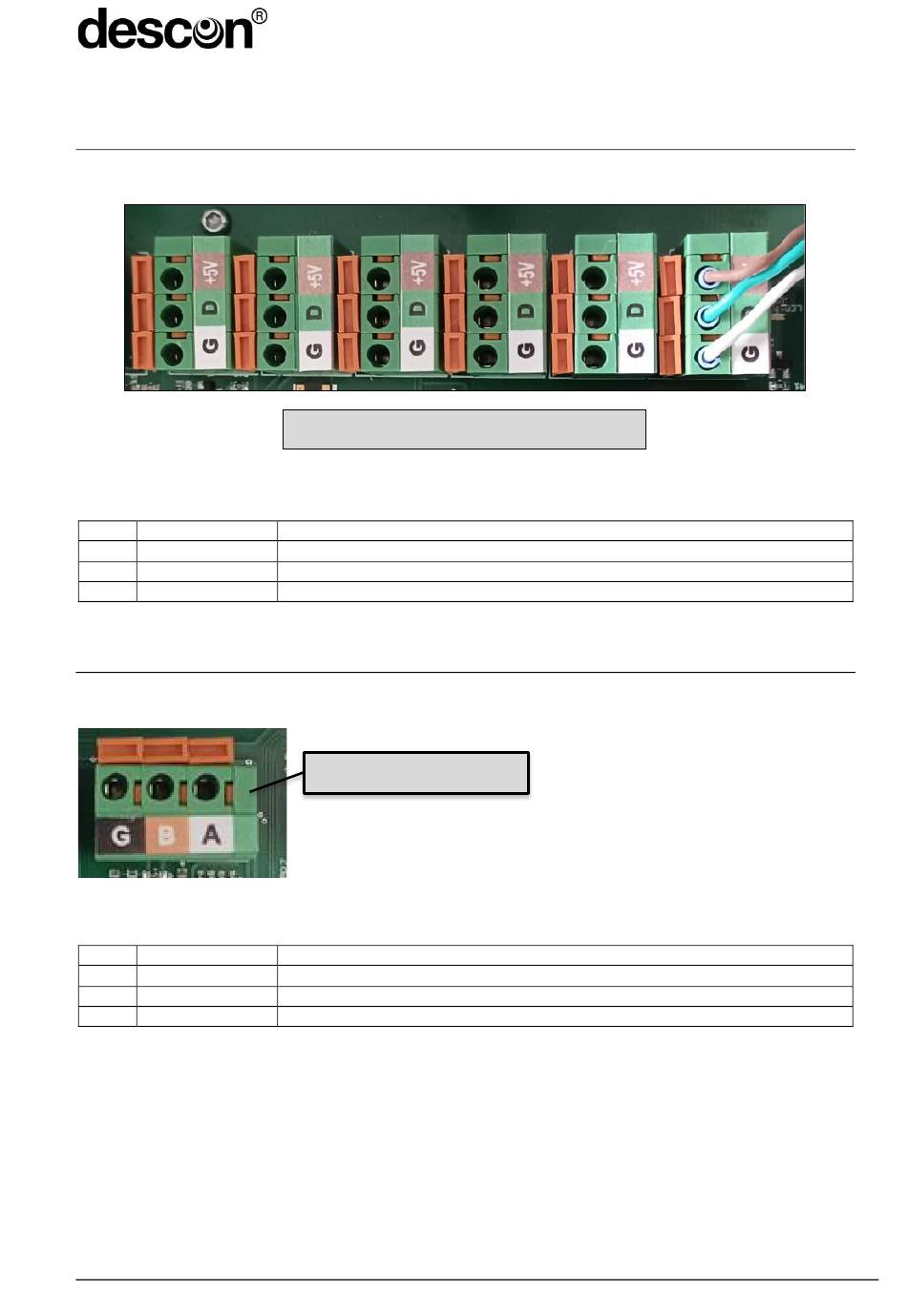

14 One-Wire-Sensoren

6 Anschlüsse für digitale One-Wire-Sensoren (z.B: Temperatur)
X26, X27, X28, X29, X30, X31: One-Wire-Sensoren
Pin Signal
GND ⊥
1
2 Signal
3 +5V

15 DMX-Interface

1x DMX-Bus zur Ansteuerung von Scheinwerfern
X33: DMX-BUS
Pin Signal
GND ⊥
1
2 B
3 A
X26 ... X31: One-Wire-Sensoren
Beschreibung
Bezugsmasse
Digitaler Dateneingang vom/zum Sensor
Versorgungspannung für Sensor, +5VDC, max. 100 mA, Kurzschlussfest
X33: DMX-Interface
Beschreibung
Bezugsmasse
Signalleitung B
Signalleitung A
