9 Relais

Vorsicht !
Nur die Relais 1 und Relais 2 sind für den Betrieb von größeren Lasten
ausgelegt.
Der Anschluss von Umwälzpumpen oder ähnlich starker Verbraucher an den
Relais K3 bis K10 kann zur Beschädigung der Steuerung führen. Bitte beachten
Sie die maximal zulässigen Lasten der jeweiligen Relais
Die Relais K1 bis K9 können von der internen Sicherheitsschaltung abgeschal-
tet werden.
Relais K10 kann nicht von der internen Sicherheitsschaltung abgeschaltet
werden.
bestromt.

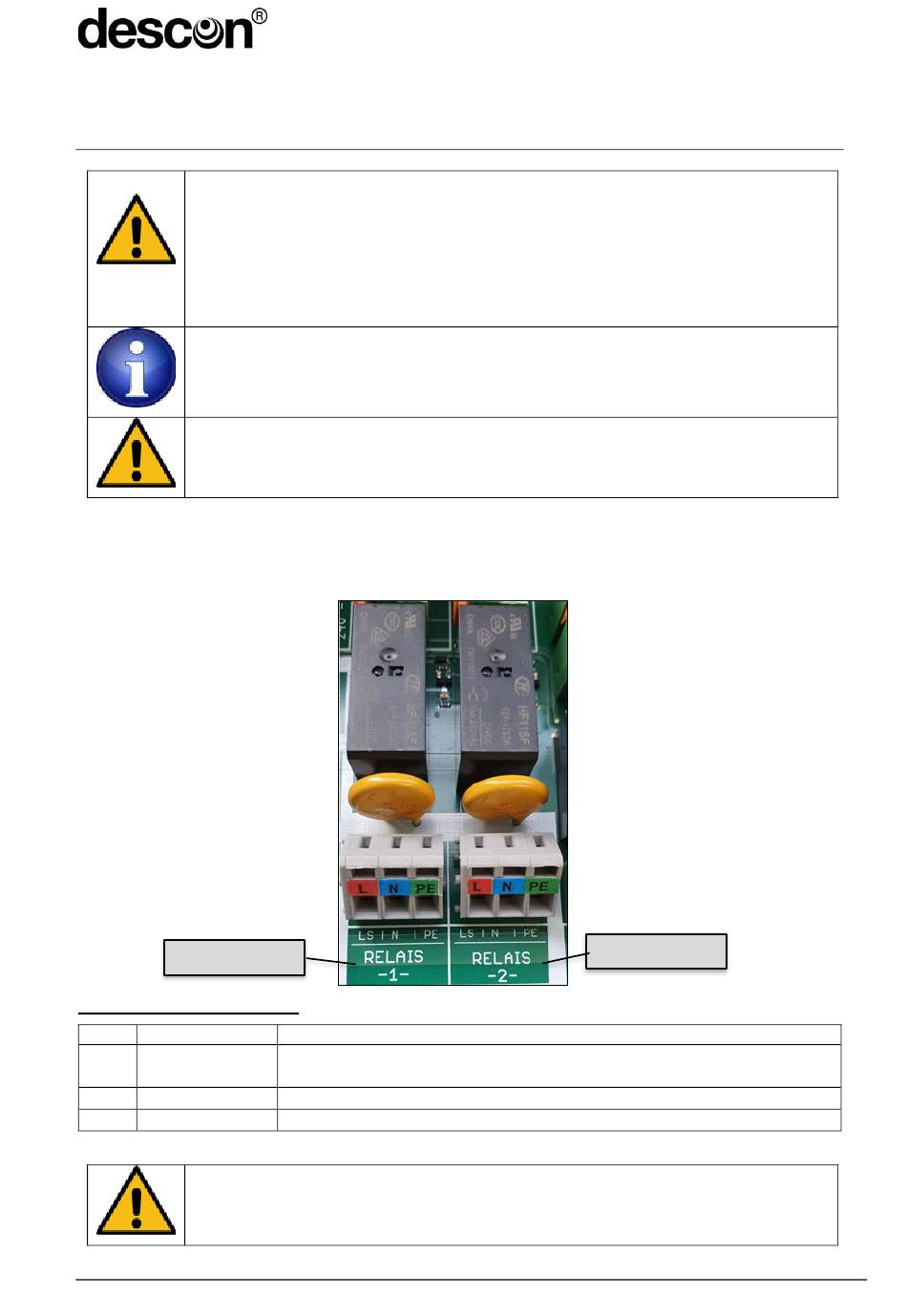

9.1 Lastrelais K1, K2
2 x Lastrelais zur Ansteuerung von externen Verbrauchern z.B. Umwälzpumpen
X7: Relais 1
Klemmenbezeichnungen:
Pin Signal
L L1-Geschaltet
N Neutralleiter
PE Erde
Die Relais K1 und K2 sind direkt mit der Versorgungsspannung der
Steuerung verbunden. Abgesichert über F2.
Es bleibt auch bei einem Ausfall der Steuerung weiterhin
Beschreibung
Schließer,
ACHTUNG: 230V , 50 Hz, max.10A
AC
Neutralleiter
Erdanschluss
X9: Relais 2
AC
