6 Blockschaltbild - Übersicht
SD-Karte
2 x RPM Pumpe
je 5x preset switch
Masseschaltend
24V-Power-Supply
für externe Sensoren
Max. 500mA
Power supply Extern Power supply
230VAC / 10A

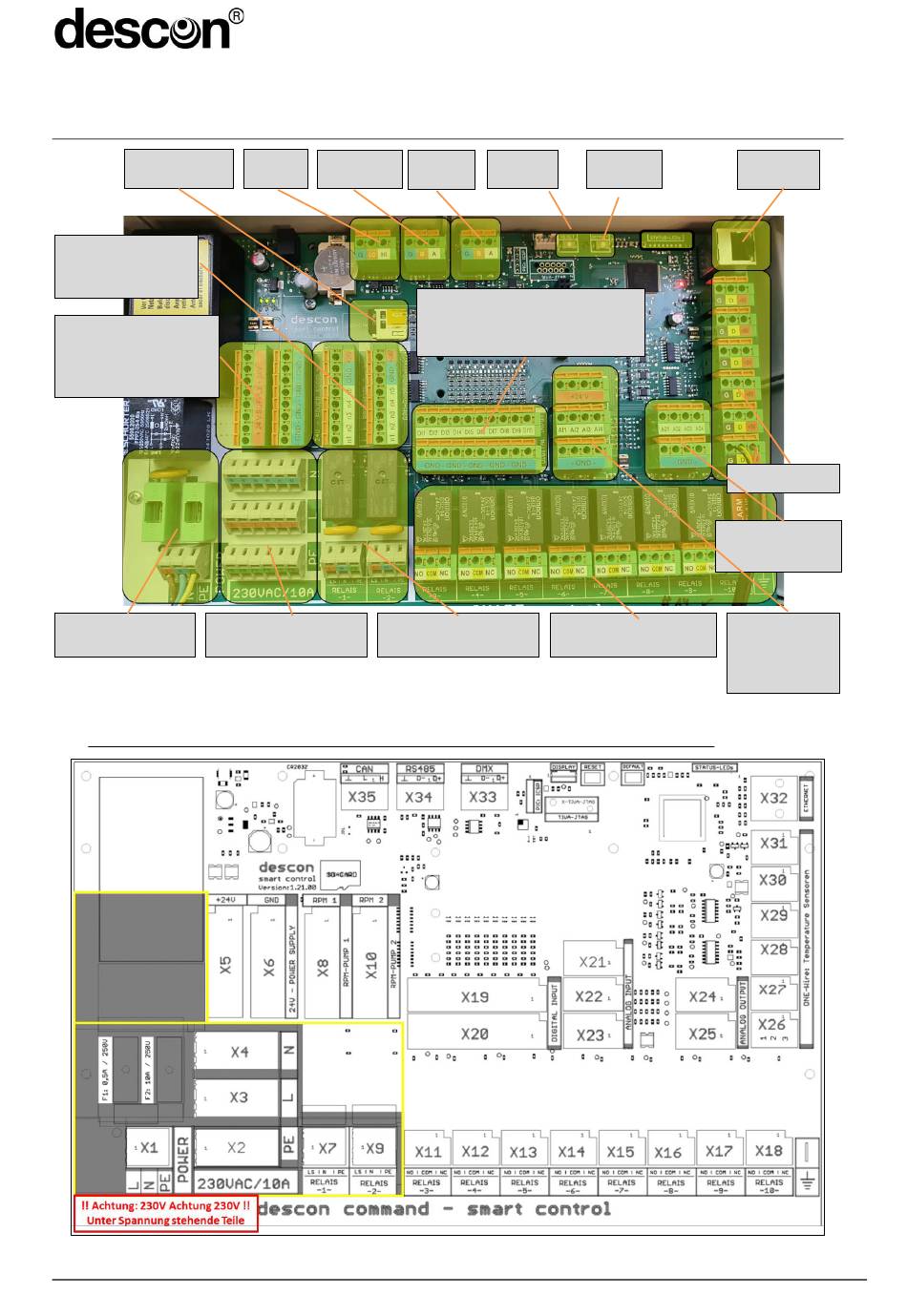

7 Klemmenbezeichnungen

CAN
RS485
230 VAC / 10A 230V, 10A, 1 Schließer
DMX Reset
10x digitale Eingänge
Max 24V, low active,
10K Pullup-Widerstand nach 3,3V
2x Lastrelais 8x Signalrelais
max. 5A, 1 Wechsler
8
Ethernet
Default
6x OneWire
4x analog OUT
0-20mA,
4x analog IN
0-20mA,
Impedanz
100R
