11 Digitale Eingänge
10 digitale Eingänge zur Erfassung externer Schaltzustände

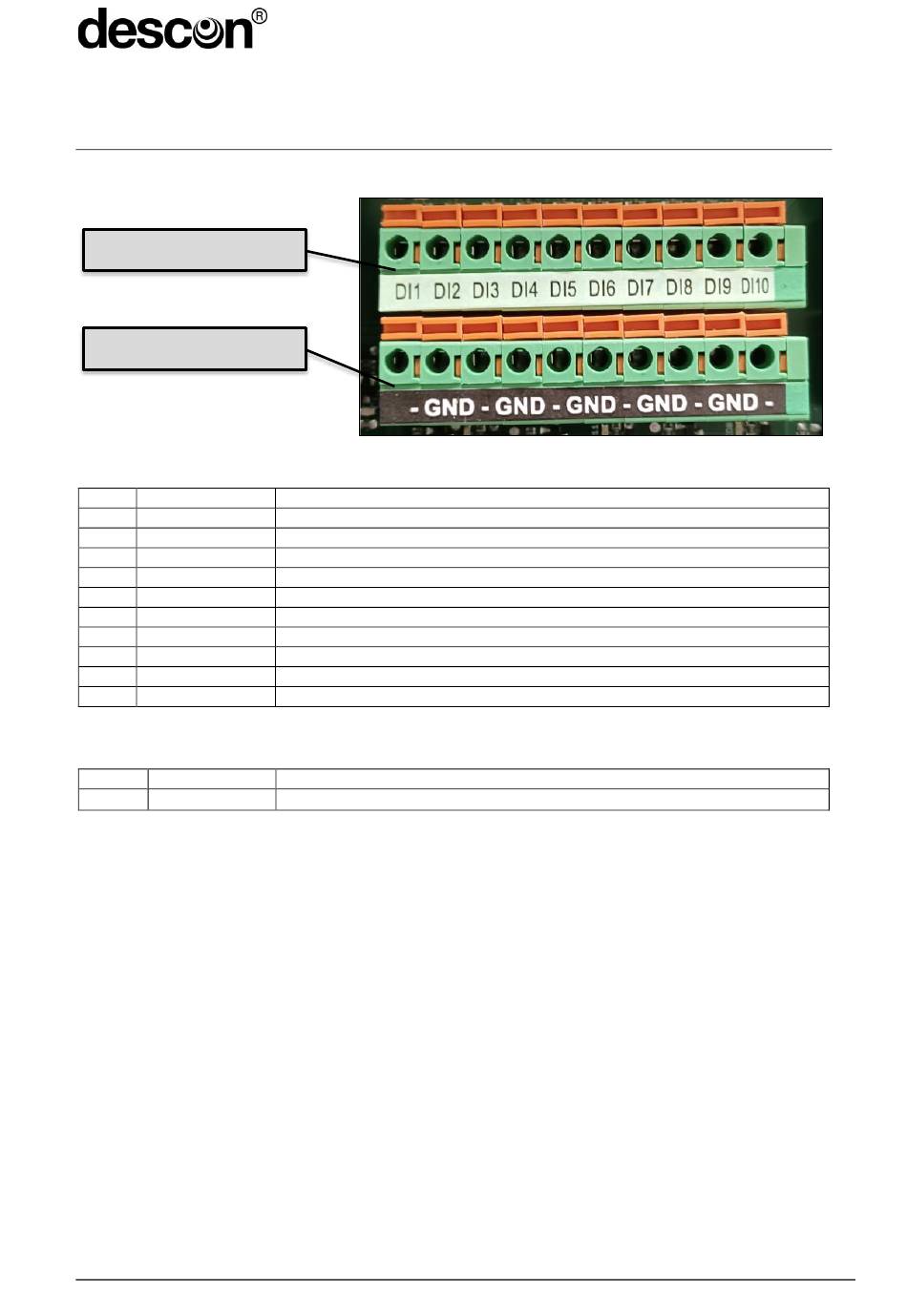

X19: digitale Eingänge
X20: Bezugsmasse
X19: digitale Eingänge
Pin Signal
1 DIG-IN-1
2 DIG-IN-2
3 DIG-IN-3
4 DIG-IN-4
5 DIG-IN-5
6 DIG-IN-6
7 DIG-IN-7
8 DIG-IN-8
9 DIG-IN-9
10 DIG-IN-10
X20: Bezugsmasse für externer Sensoren und Eingangssignale
Pin Signal
DGND ⊥
1 ..10
Beschreibung
digitaler Eingang #1:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #2:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #3:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #4:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #5:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #6:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #7:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #8:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #9:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
digitaler Eingang #10:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V
Beschreibung
Digitale Bezugsmasse Masse für Eingangssignale
