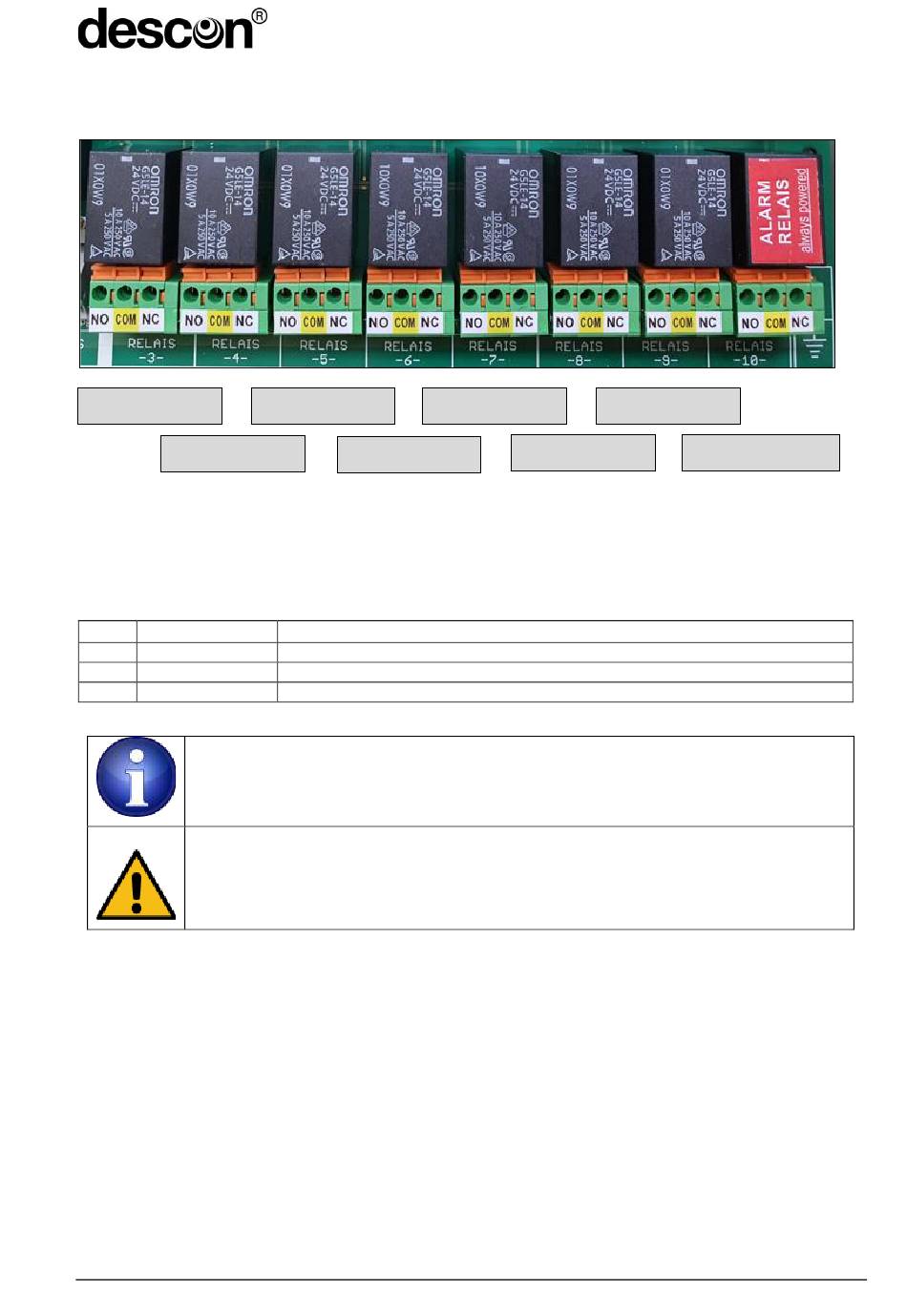

9.2 Kleinsignal Relais K3 bis K10

X11: Relais 3
X12: Relais 4
X11, X12, X13, X14, X15, X16, X17, X18 Kleinsignalrelais
8 x Kleinsignalrelais
Die Relais können mit Ausnahme von Relais 10 von der internen Sicherheitsschaltung
abgeschaltet werden.
Pin Signal
NO Schließer
COM COMMON
NC Öffner
Die Relais K1 bis K9 können von der internen Sicherheitsschaltung abgeschaltet
werden.
Relais K10 kann nicht von der internen Sicherheitsschaltung abgeschaltet
werden. Es bleibt auch bei einem Ausfall der Steuerung weiterhin bestromt.
Das Relais kann z.B. als ALARM-Relais eingesetzt werden.
X13: Relais 5
X14: Relais 6
Beschreibung
Schließer, max. 230V
Gemeinsamer Anschluss
Öffner, max. 230V
AC/
X15: Relais 7
X16: Relais 8
5A, 30V
AC/ DC/5A
5A, 30V
DC/5A
12
X17: Relais 9
X18: Relais 10
