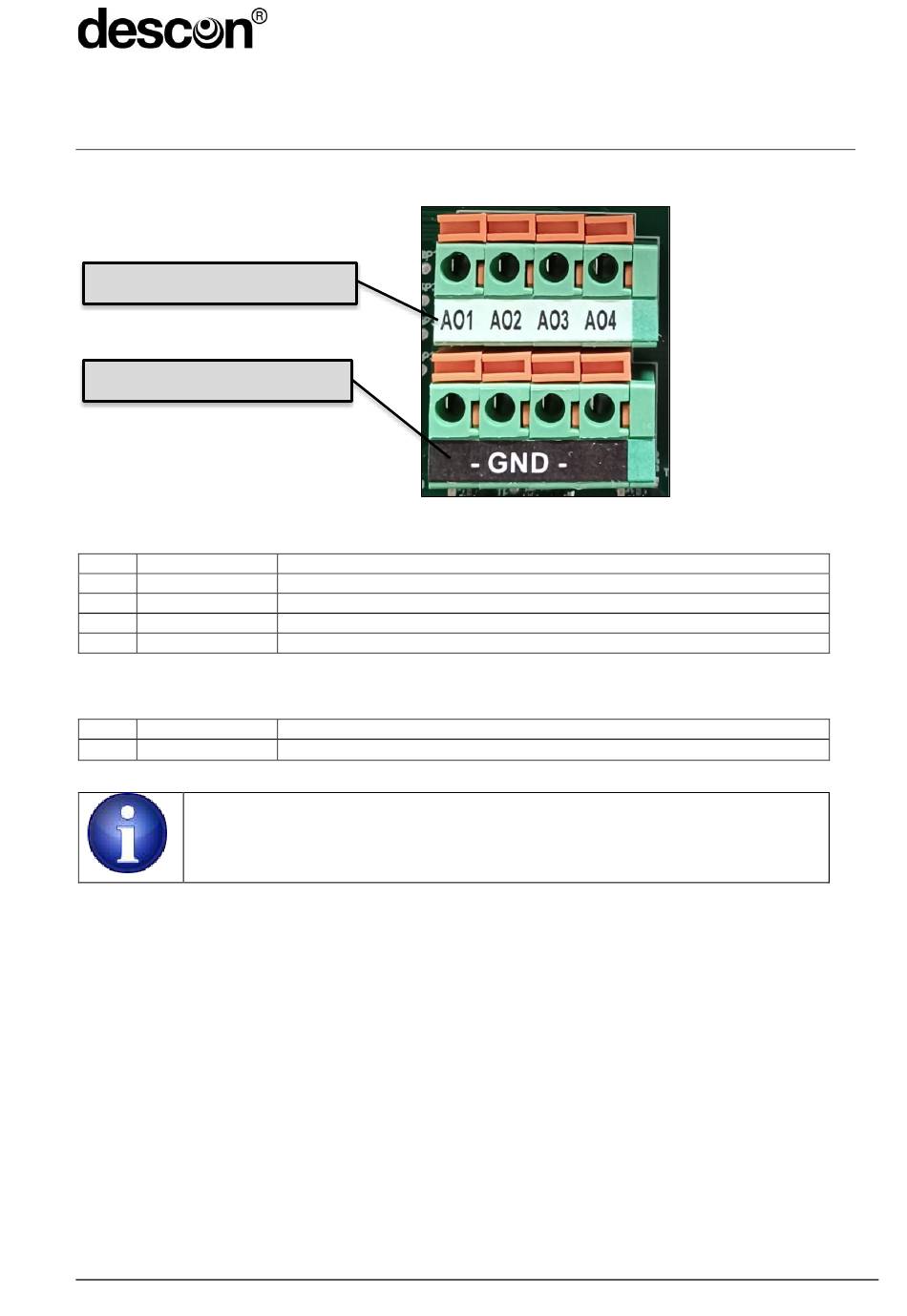

13 Analoge Strom-Ausgänge
4 analoge Strom-Ausgänge zur Ansteuerung externer Aktoren
X24: Analoge Ausgänge
X25: Bezugsmasse
X24: Analoge Strom-Ausgänge
Pin Signal
1 ANA-OUT-1
2 ANA-OUT-2
3 ANA-OUT-3
4 ANA-OUT-4
X25: Bezugsmasse für externer Sensoren und Eingangssignale
Pin Signal
AGND ⊥
1..4
Die Analogen Ausgänge können von der internen Sicherheitsschaltung
abgeschaltet werden.
Beschreibung
Analoger Ausgang #1: 0...20mA, Versorgungsspannung +24V, geschaltet
Analoger Ausgang #2: 0...20mA, Versorgungsspannung +24V, geschaltet
Analoger Ausgang #3: 0...20mA, Versorgungsspannung +24V, geschaltet
Analoger Ausgang #4: 0...20mA, Versorgungsspannung +24V, geschaltet
Beschreibung
Analoge Masse für Eingangssignale
