10 RPM-Pumpen

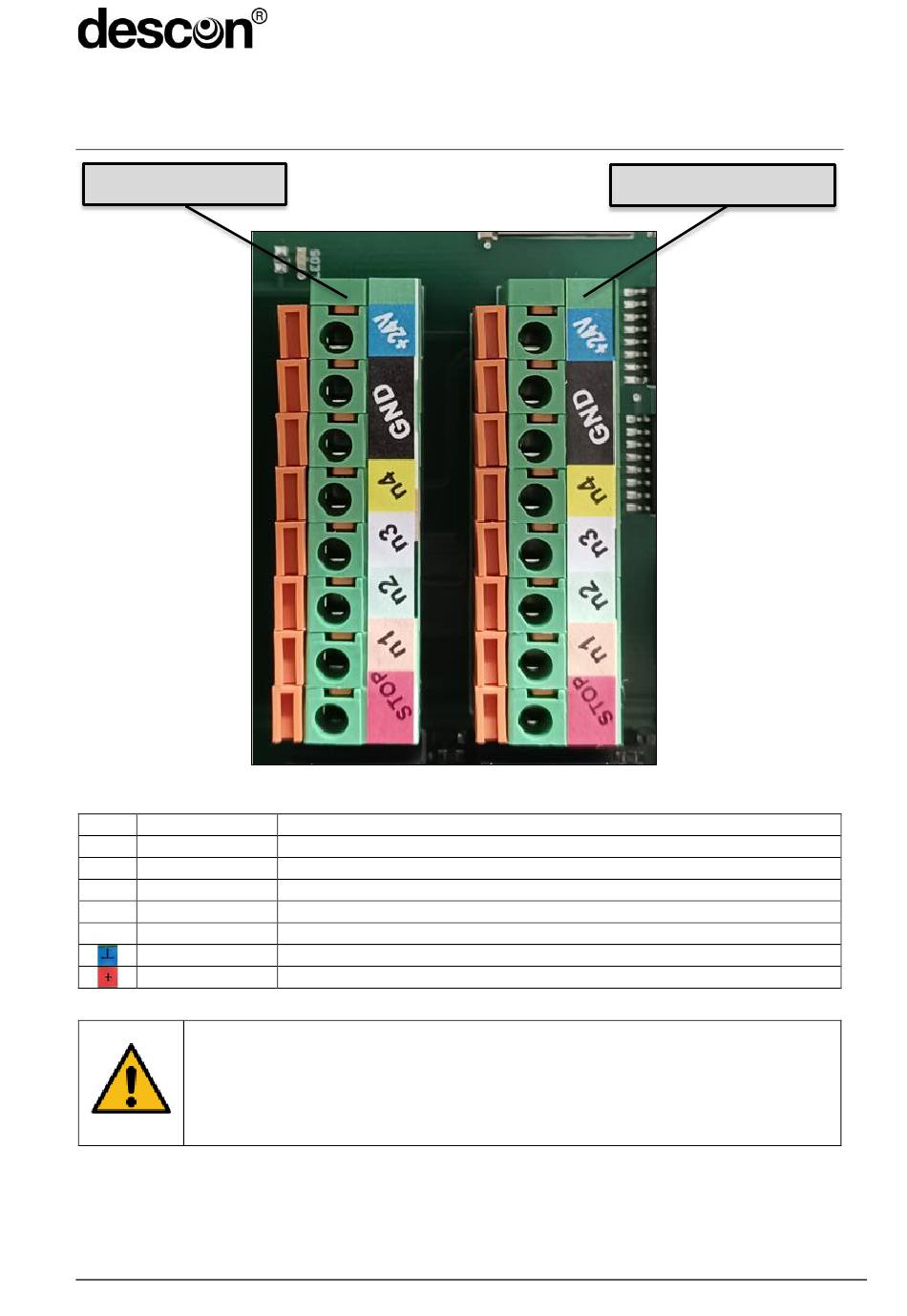

X8: RPM-Pumpe 1
X8, X10: Presetschalter für Pumpen
Pin Signal
1 STOP
2 Preset 1
3 Preset 2
4 Preset 3
5 Preset 4
GND
V
+24V
Die RPM-Ausgänge können nicht von der internen Sicherheitsschaltung
abgeschaltet werden.
Die Spannungsversorgung der angeschlossenen Pumpe sollte über ein Relais
erfolgen, das von der internen Sicherheitsschaltung abgeschaltet wird. (Aus-
nahme Relais 10)
Beschreibung
Open Collector, masseschaltend, max. 500mA, 50V, ULN2004
Open Collector, masseschaltend, max. 500mA, 50V, ULN2004
Open Collector, masseschaltend, max. 500mA, 50V, ULN2004
Open Collector, masseschaltend, max. 500mA, 50V, ULN2004
Open Collector, masseschaltend, max. 500mA, 50V, ULN2004
Bezugsmasse
+24VDC geschaltet, max. 100 mA
X10: RPM-Pumpe 2
