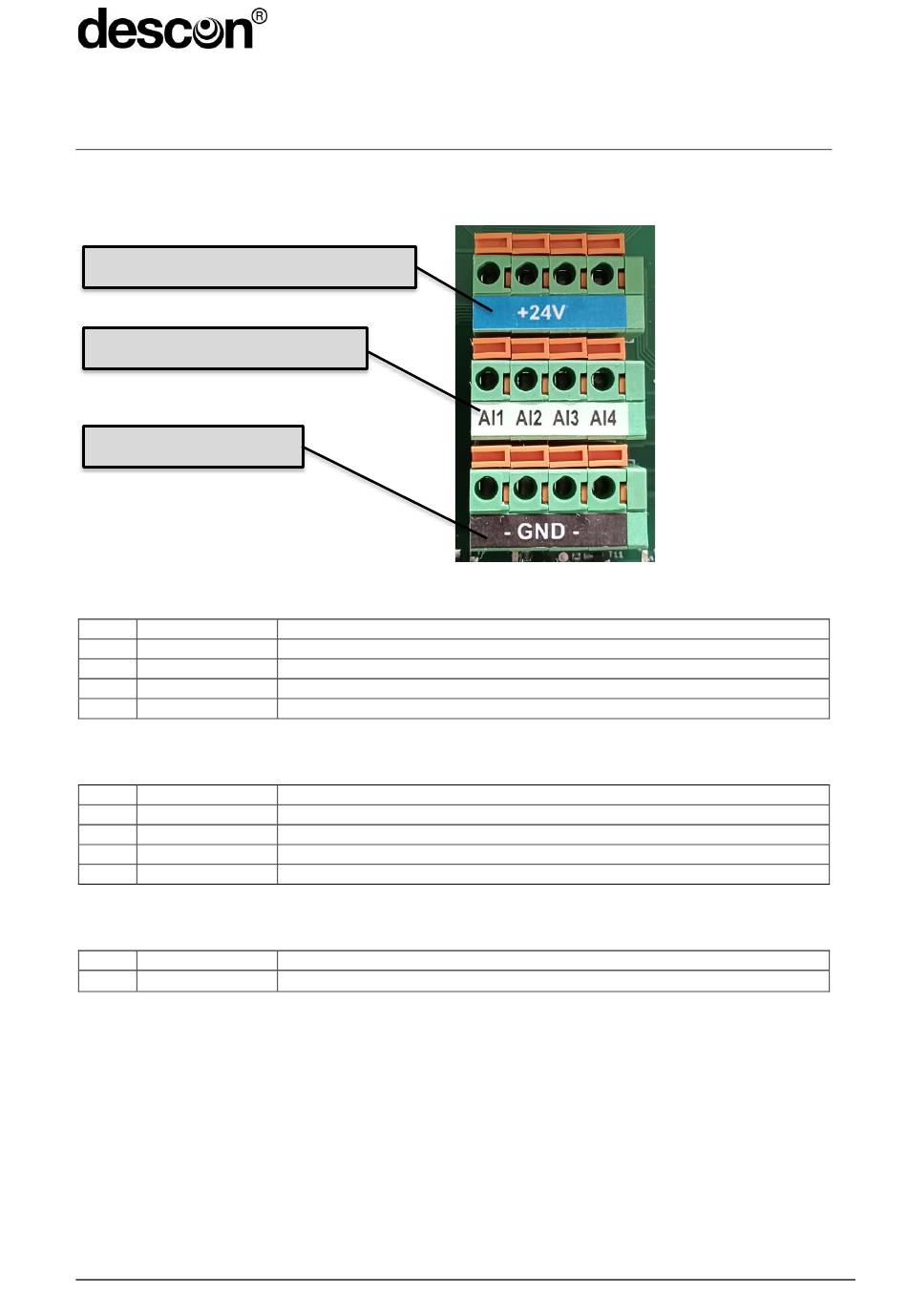

12 Analoge Strom-Eingänge
4 analoge Strom-Eingänge zur Speisung und Auswertung externer Sensoren.
X21: +24V Versorgungsspannung
X22: analoge Eingänge
X23: Bezugsmasse
X21: Versorgung für externer Sensoren
Pin Signal
1 V
+24V
2 V
+24V
3 V
+24V
4 V
+24V
X22: analoge Strom-Eingänge
Pin Signal
1 ANA-IN-1
2 ANA-IN-2
3 ANA-IN-3
4 ANA-IN-4
X23: Bezugsmasse für externer Sensoren und Eingangssignale
Pin Signal
AGND ⊥
1...4
Beschreibung
+24VDC geschaltet, max. 100 mA
+24VDC geschaltet, max. 100 mA
+24VDC geschaltet, max. 100 mA
+24VDC geschaltet, max. 100 mA
Beschreibung
Analoger Eingang #1: 0..20mA, max. 25 mA, Impedanz 100 Ohm
Analoger Eingang #2: 0..20mA, max. 25 mA, Impedanz 100 Ohm
Analoger Eingang #3: 0..20mA, max. 25 mA, Impedanz 100 Ohm
Analoger Eingang #4: 0..20mA, max. 25 mA, Impedanz 100 Ohm
Beschreibung
Analoge Masse für Eingangssignale
