NUDE TC SHOCK UND TRAC-LOC
FERNBEDOIENUNGSHEBEL

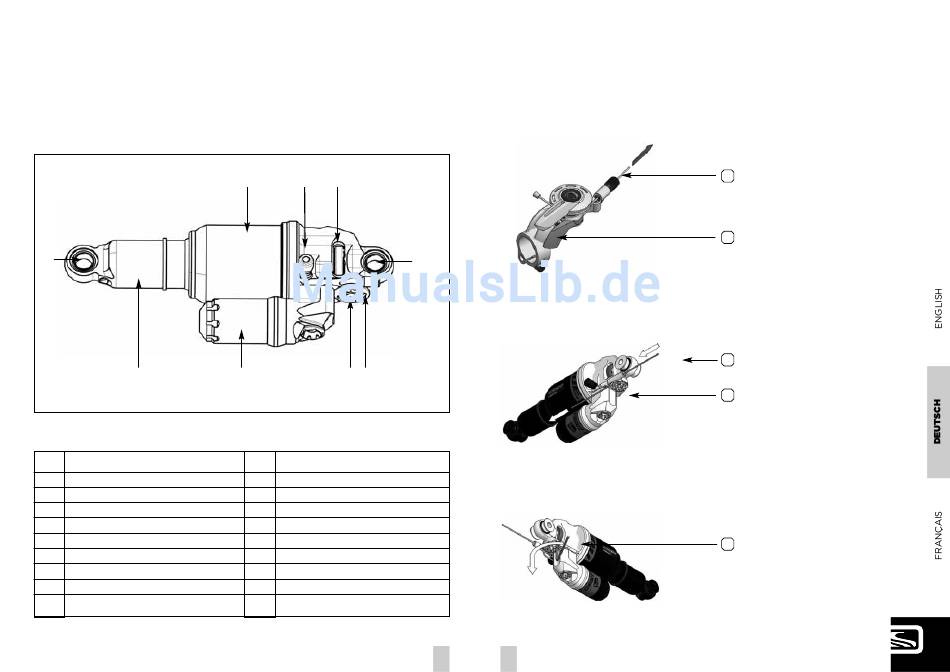

In der untenstehenden Abbildung des Dämpfers und
des Fernbedienungshebels können Sie die Bauteile mit
Nummern bezeichnet finden, die in dieser Bedienungs-
anleitung verwendet werden.
S2
S9
S1
Vord. Dämpferöse / vord. Dämpferbolzen
S2
Hint. Dämpferöse / hint. Dämpferbolzen
S3
Piggy-Back
S4
Dämpfergehäuse
S5
Zugstufenverstellschraube
S6
Ventil der Positivkammer
S7
Lock Out Verstellrad
S8
Kabelfixierungsschraube
S9
Dämpferkolben
S4
S6
S5
S3
S8 S7
L1
Fernbedienungshebel
L2
Auslösehebel
L3
Kabelvorspannschraube
L4
Inbusschraube
BASIC SET-UP DER
TRAC-LOC REMOTE CONTROL
DES NUDE TC SHOCK
Um eine perfekte Funktion des Nude TC Dämpfers zu
gewährleisten ist es sehr wichtig die folgenden
Schritte genau zu beachten
S1
06
00
07
01
schieben Sie das Kabel entlang der Vertiefung
1
durch den Hebel und ziehen es vorsichtig stramm
drücken Sie den Auslösehebel 2 x um den Hebel
2
in die „offene" Position zu bringen. Halten Sie
hierbei das Kabel immer gespannt.
ziehen Sie das Kabel durch die Führungshülse...
3
....entlang des Piggy Packs
4
lösen sie die M4 Madenschraube
5
