FOX NUDE DÄMPFER UND TWINLOC
FERNBEDIENUNGSHEBEL

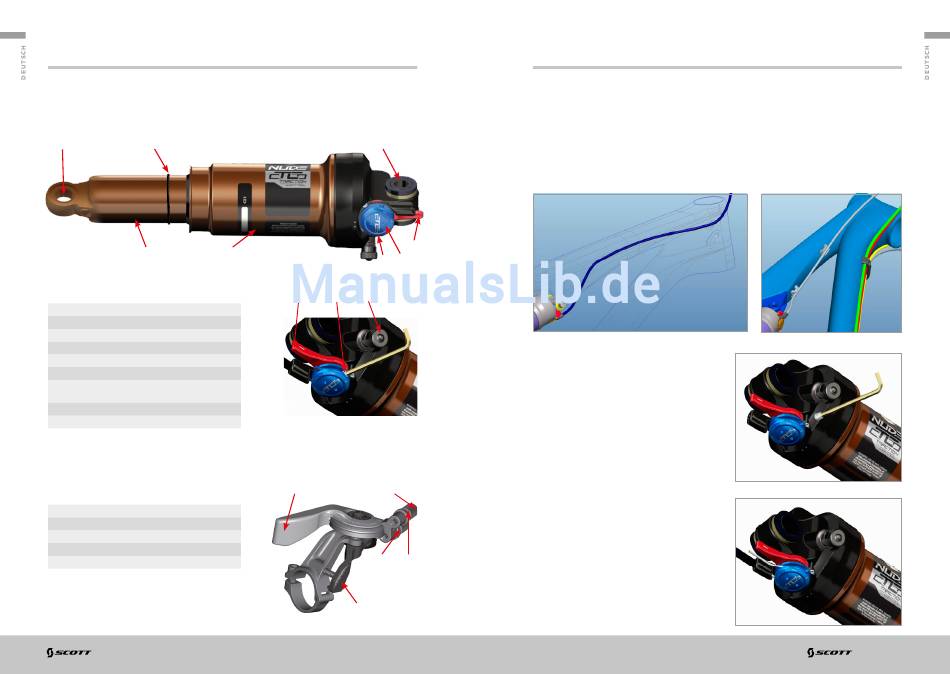

In der untenstehenden Abbildung des Dämpfers und des Fernbedienungshebels
können Sie die Bauteile mit Nummern bezeichnet finden, die in dieser
Bedienungsanleitung verwendet werden.
S2 S9
S8
Ersatzteil liste
S1 Vorderes Dämpferauge/ Dämpferbolzen
S2 Hinteres Dämpferauge/Dämpferbolzen
S3 Dämpfergehäuse
S4 Zugstufeneinstellrad
S5 Positiv-Luftkammerventil
S6 Fernbedienungsanlenkrolle
S7 Kabelbefestigungsschraube (verdeckt hinter
der Fernbedienungsanlenkrolle)
S8 Dämpferkolben
S9 SAG Indikator (O-Ring auf Kolben)
L1 Fernbedienungshebel
L2 Auslöseknopf
L3 Fernbedienungskabel
L4 Kabelspannschraube für Gabel
L5 Kabelspannschraube für Dämpfer
10
GENIUS LT | BIKE OWNER'S MANUAL 2015
S1
S3
S6
S7
S4 S7 S5
L1 L3
L4
L2
BASIC SET-UP DES TWINLOC FERNBEDIENUNGSHEBELS
DES FOX NUDE DÄMPFERS
Um eine perfekte Funktion des FOX Nude Dämpfers zu gewährleisten ist es sehr
wichtig die folgenden Schritte genau zu beachten:
An den Genius LT Carbon Rahmen finden Sie
eine innenliegende Kabelverlegung.
Schieben Sie das Fernbedienungskabel zuerst durch
die obere Kabelführung des Fernbedienungshebels
und dann durch die Kabelhülle innerhalb des
Oberrohres, wie in der unten gezeigten Abbildung:
S4
1. Lösen Sie die
Kabelbefestigungsschraube (S7) durch
drehen gegen den Uhrzeigersinn mit
einem 2mm Inbusschlüssel
2. Schieben sie ein neues Kabel durch
das dafür vorgesehene Loch im
Fernbedienungshebel, die Kabelhülle
und durch die Dämpferkabelführung
um die Fernbedienungsumlenkrolle
L5
(S6), wie abgebildet
Bei den Genius LT Aluminium
Rahmen finden Sie eine
aussenliegende Kabelführung.
Die Kabelhüllen sind mit
Kunststoffklammern und/oder
Kabelbindern am Rahmen
befestigt:
BIKE OWNER'S MANUAL 2015 |
11
