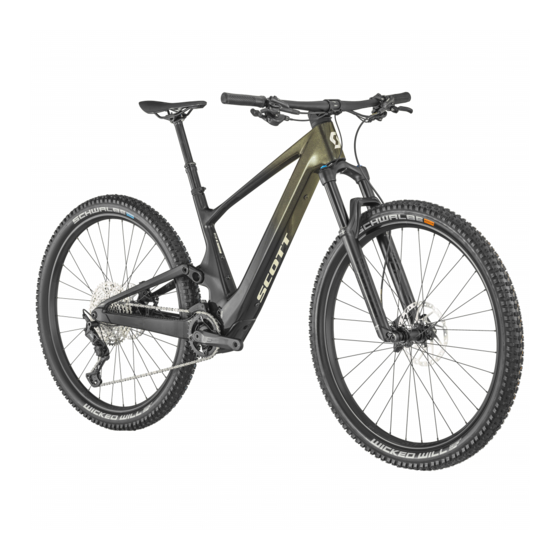

- Seite 1 2 0 24 S C O T T V O LT A G E e R I D E HANDBÜCHER 2024 VOLTAGE eRIDE | DEUTSCH 1 |...
-
Seite 2: Inhaltsverzeichnis
INHALT DAS VOLTAGE eRIDE MUSS EXAKT AUF DEN FAHRER EINGESTELLT WERDEN UM MAXIMALE SICHERHEIT UND FAHRTAUGLICHKEIT ZU GEWÄHRLEISTEN. Kontaktieren Sie bitte ihren authorisierten SCOTT Fachhändler sollten sich Fragen ergeben um technische Probleme oder Schäden zu vermeiden. GEOMETRIE/TECHNISCHE DATEN EINSTELLUNG DES STEUERSATZES... -
Seite 3: Geometrie/Technische Daten
VOLTAGE eRIDE GEOMETRIE & TECHNISCHE DATEN SATTELSTÜTZE ERSATZTEILE 31.6 Trunnion HAUPTRAHMEN SATTELSTÜTZENKLEMME 34.9 ERSATZTEILE 8 x 2 0 UMLENKHEBEL 155 H 160 V FEDERWEG MAXIMALE REIFENBREITE (920) 150/155 DÄMPFERLÄNGE HAUPTDREHPUNKT / 61802-2RS x 2 KETTENSTREBE DÄMPFERHUB UMLENKHEBEL / MAX/MIN DURCHMESSER 61806-2RS x 2 203 H 203 V SITZROHR... - Seite 4 VOLTAGE eRIDE VOLTAGE eRIDE GEOMETRIE & TECHNISCHEN DATEN Bitte beachten Sie, dass es für die Einstellung der Sattelstütze eine maximale Einschubstiefe gibt und im Rahmen kein Stopper montiert ist. Die maximale Einschubstiefe ist größenspezifisch. Klein: 150 mm Max Einschub Mittel: 175 mm Max Einschub Groß: 215 mm Max Einschub X-Groß: 255 mm Max Einschub Eine 500-ml-Wasserflasche (mit seitlichem...
-
Seite 5: Einstellung Des Steuersatzes
VOLTAGE eRIDE VOLTAGE eRIDE EINSTELLUNG DES STEUERSATZES Es ist wichtig, den steuersatz entsprechend dem gewünschten set-up richtig zu montieren. Hierzu stehen 2 unterschiedliche steuersatzlagerschalen zur verfügung. 0° und 0.6° ( 64° & 65°) Die entsprechenden bezeichnungen hierzu finden sie auf den innenseiten der entsprechenden steuersatzlagerschalen. -
Seite 6: Einstellung Des Negativfederwegs
VOLTAGE eRIDE VOLTAGE eRIDE EINSTELLUNG DES NEGATIVFEDERWEGS Setzen sie sich vorsichtig mit Stellen sie das “sag-meter” auf null ihrer kompletten rad-ausrüstung/ und das Twinloc-system auf offenen/ bekleidung auf das rad bis der voller federwegs modus. schleppzeiger des “sag-meter” sich verstellen konnte. Steigen sie nun wieder vorsichtig vom rad. -
Seite 7: Twinloc
VOLTAGE eRIDE VOLTAGE eRIDE TWINLOC MODEL NAME TEILENUMMER NOCKE DROPPER VOLTAGE eRIDE 900 SL TWINLOC 290009 BLAUE NOCKE VOLTAGE eRIDE 900 TND TRACLOC 291219 BLAUE NOCKE VOLTAGE eRIDE 910 TWINLOC 290009 BLAUE NOCKE VOLTAGE eRIDE 920 TWINLOC 290009 BLAUE NOCKE VOLTAGE eRIDE FÜR DIE INSTALLATION DES... -
Seite 8: Tq Ersatzteile
VOLTAGE eRIDE VOLTAGE eRIDE TQ ERSATZTEILE 422378 SCO eRTQ RGE EXT. CABLE MTB V02 VOLTAGE 294537 SCO eRIDE TQ RANGE EXTENDER 296209 SCO eRIDE TQ SPEEDSENSOR 23 296217 SCO eRIDE TQ LOCKRING SET 23 296216 SCO eRIDE TQ H-BAR REMOTE SET 23 2024 VOLTAGE eRIDE | DEUTSCH 8 |... - Seite 9 VOLTAGE eRIDE VOLTAGE eRIDE TQ ERSATZTEILE 422379 SCO eR VOLTAGE 24 TQ RANGE EXT. HOLDER 292632 SCO eRIDE S-SENSOR CLIP PATRON 22 (SHIMANO - ROTOR) T 15 2 Nm 422372 SCO eRIDE SPEEDSENSOR CLIP VOLTAGE CL 24 (SRAM - ROTORS) T 15 2 Nm 2024 VOLTAGE eRIDE | DEUTSCH 9 |...
-
Seite 10: Kabelführung
VOLTAGE eRIDE VOLTAGE eRIDE KABELFÜHRUNG Verlegung der Brems-/Schalthebel-/Twinloc-/Dropper-Kabel TQ - System 2024 VOLTAGE eRIDE | DEUTSCH 10 |... - Seite 11 VOLTAGE eRIDE VOLTAGE eRIDE ERSATZTEILE 421225 SCO ERIDE CHAINGUIDE VOLTAGE 24 421226 SCO ERIDE CABLEGUIDE COVER KIT VOLT 24 421224 SCO ERIDE SHOCK COVER VOLTAGE 24 421222 SCO ERIDE SHOCK SLEEVE VOLTAGE 24 421223 SCO ERIDE SHOCK EXTENSION VOLTAGE 24 2024 VOLTAGE eRIDE | DEUTSCH 11 |...
- Seite 12 VOLTAGE eRIDE VOLTAGE eRIDE ERSATZTEILE 421701 SYN FRAME PROTECTION KIT VOLTAGE 24 421229 SCO ERIDE SWINGARM REP KIT VOLTAGE 24 286000 SCO DROPOUT SRAM UDH 21 Linksgewinde 25 Nm 296609 SCO AXLE RWS REAR 148X12 GENSCAL PLUG 23 297522 SCO STEM SPACER/TOP CAP GENIUS 23 2024 VOLTAGE eRIDE | DEUTSCH 12 |...
- Seite 13 VOLTAGE eRIDE VOLTAGE eRIDE ERSATZTEILE 297086 SCO STEM ACCESSORY COVER COMBO 22 422663 SCO ERIDE LINKAGE HARDWARE KIT VOLT 24 414184 SCO LINK INNER VOLTAGE-ER 24 2024 VOLTAGE eRIDE | DEUTSCH 13 |...
-
Seite 14: Herstellergarantie
Erstkäufer das Eigentum am SCOTT Fahrrad an eine Drittperson überträgt. GELTENDMACHUNG Die Herstellergarantie wird von der SCOTT Sports SA, Route du Crochet 11, 1762 Givisiez, Schweiz gewährt. Der Käufer hat nach dem Kauf das SCOTT Fahrrad umgehend zu prüfen und offene Mängel sofort seinem autorisierten SCOTT Händler schriftlich anzuzeigen. - Seite 15 À DÉPOSER À DÉPOSER EN MAGASIN EN DÉCHÈTERIE 2024 VOLTAGE eRIDE | DEUTSCH 15 |...
