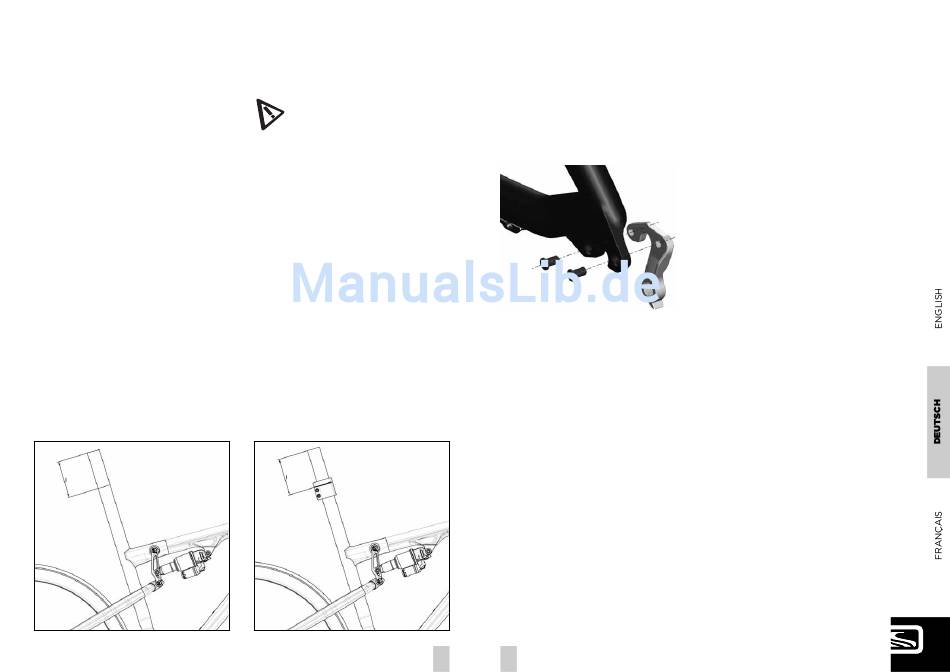

3. Markieren Sie die Distanz (l), die Sie abschneiden
möchten, mit einem Lackstift.
4. Schieben Sie die Spark Sägeführung auf dem
Sitzrohr nach unten, bis der Sägeführungsspalt mit Ihrer
Sägemarkierung übereinstimmt.
5. Ziehen Sie die beiden M5 Schrauben (4mm Inbus-
schlüssel) mit einem Drehmoment von 6 Nm/53in-lbs an.
6. Nehmen Sie eine Säge mit einem Sägeblatt
für Metal. V V e e r r w w e e n n d d e e n n S S i i e e b b i i t t t t e e u u n n b b e e d d i i n n g g t t e e i i n n
S S ä ä g g e e b b l l a a t t t t m m i i t t e e i i n n e e r r S S ä ä g g e e z z a a h h n n u u n n g g v v o o n n 1 1 0 0 D D / / 2 2 4 4 Z Z
u u m m B B e e s s c c h h ä ä d d i i g g u u n n g g e e n n d d e e s s C C a a r r b b o o n n r r o o h h r r e e s s z z u u v v e e r r - -
m m e e i i d d e e n n
7. Schneiden Sie das Rohr ab, entfernen Sie die Säge-
führung und entgraten Sie die Schnittkanten mit Sand-
papier.
8. Montieren Sie die Sattelklemme nun der tiefst-
möglichen Position und befestigen Sie den Sattel mit
einem Drehmoment von 5 Nm/44in-lbs mit Hilfe der M5
Schrauben mit einem 4mm Inbusschlüssel.
Ziehen Sie die zwei M5 Schrauben der Sattelklemme
(4mm Inbusschlüssel) mit einem Drehmoment von
5 Nm/44in-lbs an
AUSWECHSELBARES
AUSFALLENDE
An den Spark Bikes des Modelljahres 2007 kann das
rechte Ausfallende im Falle einer Beschädigung ausge-
tauscht werden.
Sie können dieses Ersatzteil bei Ihrem örtlichen Scott
Händler mit der Artikelnummer 206473 bestellen.
FEDERGABELEINSTELLUNG/
FEDERGABELWECHSEL:
Für die Einstellung der Federgabel beachten Sie bitte
die dem Bike beiliegende Bedienungsanleitung des
Gabelherstellers.
Generell ist bei den Modellen der Spark Serie nur der
Einbau von Gabeln mit einem Federweg 100mm sinn-
voll, um allzu grosse Veränderungen der Geometrie und
damit des Fahrverhaltens zu vermeiden.
00
16
01 17
SCHWINGENLAGERWARTUNG:
Die Schwingenlager am Scott Spark sind ab Werk war-
tungsfreie Industrielager. Ein Einsprühen der Lager mit
einem Teflonspray von aussen nach jeder Bikewäsche ist
die einzige Wartungsarbeit, die durchgeführt werden
sollte. Wir empfehlen keine zähflüssigen Fette zu ver-
wenden, da diese sehr schlecht wieder zu entfernen
sind. Die gleiche Empfehlung geben wir auch für die
Schmierung der Kette.
Sollte dennoch ein Tausch der Lager nötig werden, so
können die Lager in einem Service Set über Ihren Scott
Händler bestellt werden oder als einzelne Lager mit den
oben genannten Lagerbezeichnungen im
Kugellagerhandel bestellt werden.
Zum Lagerwechsel bzw. zum Wechsel des Hinterbaus
sollten Sie sich an Ihren Fachhändler wenden, da zum
Ein- und Ausbau Spezialwerkzeuge erforderlich sind.
