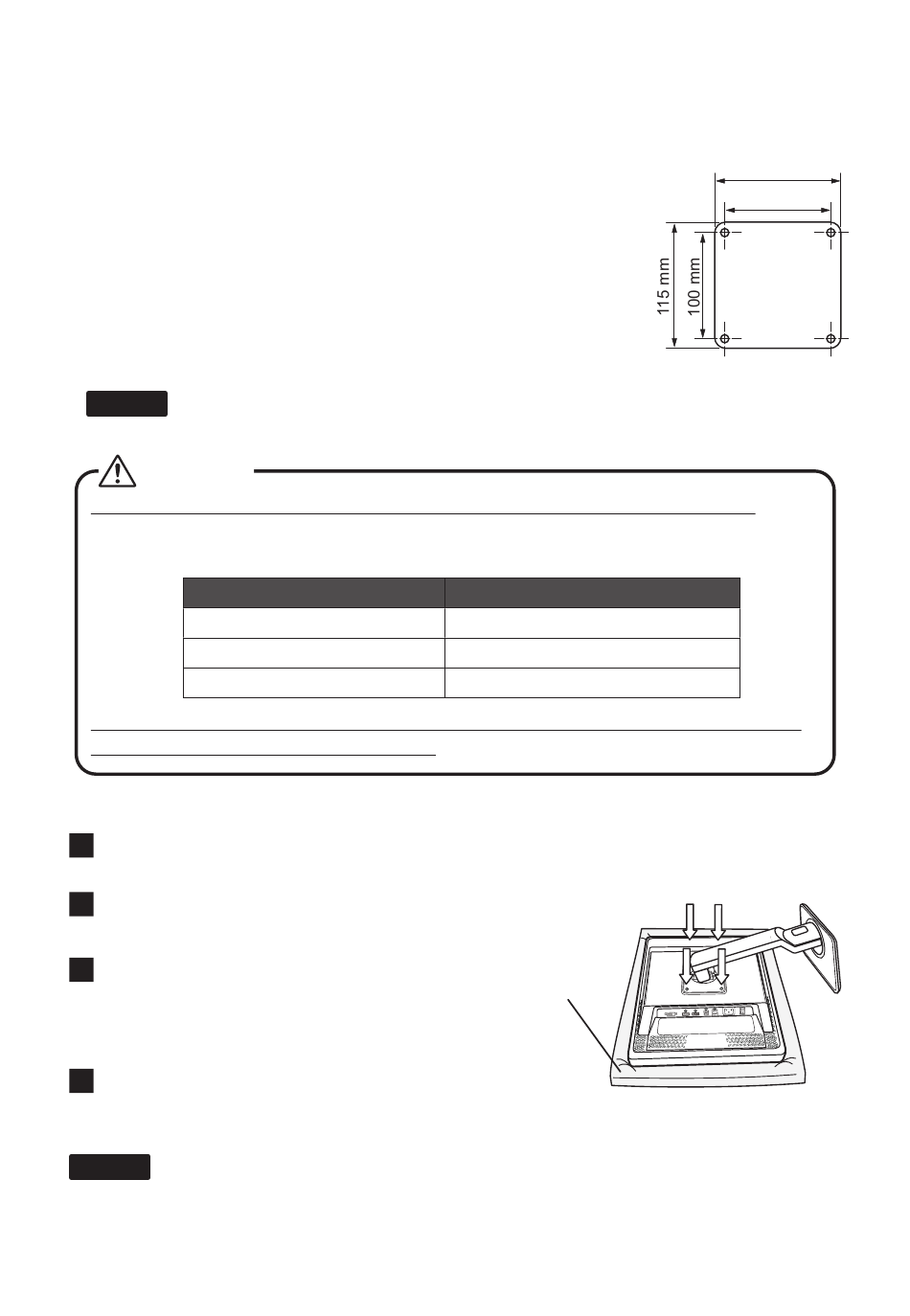

Montage einer Monitorhalterung
Der Standfuß kann gegen handelsübliche Arme ausgetauscht werden.
Beachten Sie nach der Überprüfung der Spezifikationen der zu
verwendenden Halterung die folgenden Punkte bei der Auswahl.
• erfordert eine Montage-/Adapterplatte mit 4
Befestigungslöchern dieeinen Abstand von 100 mm × 100 mm
ausweisen
• die neue Halterung muss die nötige Traglast aufweisen (Display
und angeschl. Kabel). Für weitere Details kontaktieren Sie den
Hersteller der Monitorhalterung (Wandbefestigung/
Schwenkarm).
Verwenden Sie nur die Originalschrauben, wenn Sie das Display wieder
Hinweis
am Original-Standfuß befestigen.
Vorsicht
Wählen Sie die Schraubenlänge entsprechend der Stärke der Adapterplatte. Sind
die Schrauben zu lang, können sie interne Bauteile beschädigen. Sind sie zu kurz
besteht die Gefahr, dass der Monitor herunterfällt.
Materialstärke der Platte
Hinweis: Wir haftet nicht für Schäden/Unfälle und Verletzungen die aus solchen
Umbaumaßnahmen resultieren. stands.
So demontieren Sie den Standfuß
1
Legen Sie ein weiches Tuch oder Polstermaterial über eine stabile, ebene Oberfläche,
um Kratzer auf dem Bildschirm zu vermeiden.
2
Legen Sie den Monitor mit der Vorderseite
nach unten auf das weiche Tuch.
3
Entfernen Sie den Ständer. (Verwenden Sie
einen Kreuzschlitzschraubendreher, um die
vier durch die Pfeile in der Abbildung
angezeigten Schrauben zu entfernen.)
4
Befestigen Sie die Monitoreinheit am Arm.
(Führen Sie dies in umgekehrter
Reihenfolge durch, um den Arm zu entfernen.)
Wenn Sie den Monitor an einem Arm anbringen, der bereits befestigt wurde,
Hinweis
führen Sie die Arbeit unbedingt mit zwei oder mehr Personen aus, um die
Sicherheit zu gewährleisten. Wenn der Monitor herunterfällt oder umkippt,
kann dies zu Verletzungen oder Fehlfunktionen des Monitors führen.
3,5–4,5 mm
1,5–3,5 mm
unter 1,5 mm
Schraubenlänge
ISO M4 × 12
ISO M4 × 10 (mitgeliefert)
ISO M4 × 8
weiche
Unterlage
- 32 -
115 mm
100 mm
