Rev. 00 12/23

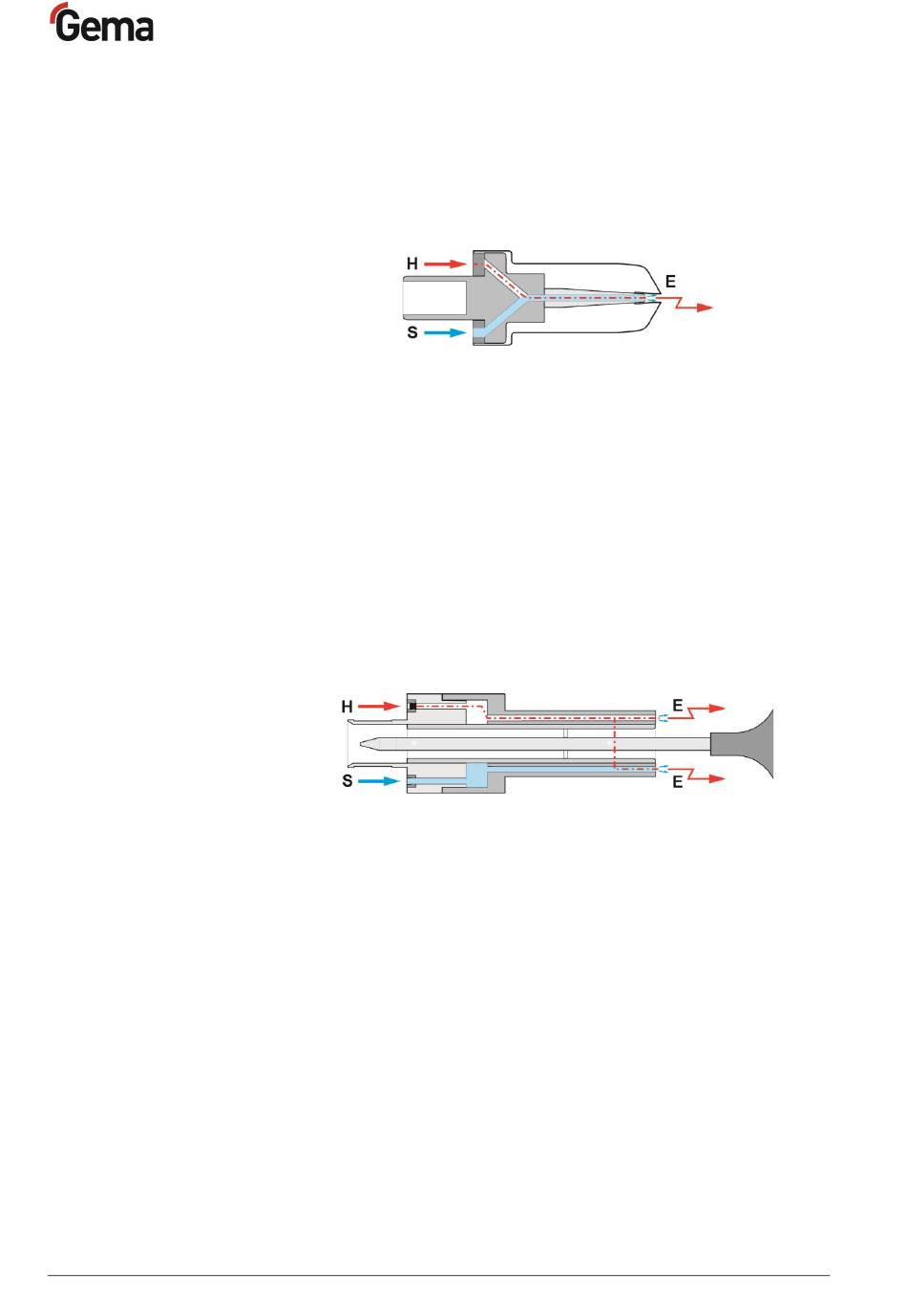

Flachstrahldüse mit belüfteter Mittelelektrode
Die belüftete Flachstrahldüse dient zur Zerstäubung und Aufladung des
Pulvers. Das Pulver wird mit der Mittelelektrode (E) aufgeladen. Die
Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur
Mittelelektrode geleitet.
Abb. 5
Um ein Ansintern des Pulvers an der Elektrode zu verhindern, wird diese
während des Sprühvorgangs mit Druckluft gespült.
Die Elektrodenspülluft (S) kann je nach Pistolentyp an der
Pistolensteuerung eingestellt werden (siehe entsprechende
Betriebsanleitung).
Rundstrahldüse mit belüfteter Prallplatte und
belüfteten Elektroden
Die belüftete Prallplatte wird eingesetzt, um dem aus der Pistole
austretenden Pulverstrahl die Form einer Wolke zu geben. Das Pulver
wird mit radial angeordneten Elektroden (E) aufgeladen. Die
Hochspannung (H), in der Pistolenkaskade erzeugt, wird zu den
Elektroden geleitet.
Abb. 6
Da sich auf der Prallplatte Pulver ansammeln kann, muss diese mit Luft
gespült werden.
Die Elektrodenspülluft (S) kann je nach Pistolentyp an der
Pistolensteuerung eingestellt werden (siehe entsprechende
Betriebsanleitung).
16 • Produktbeschreibung
OptiGun GA04-E
