RAEGuard 2 PID Benutzerhandbuch

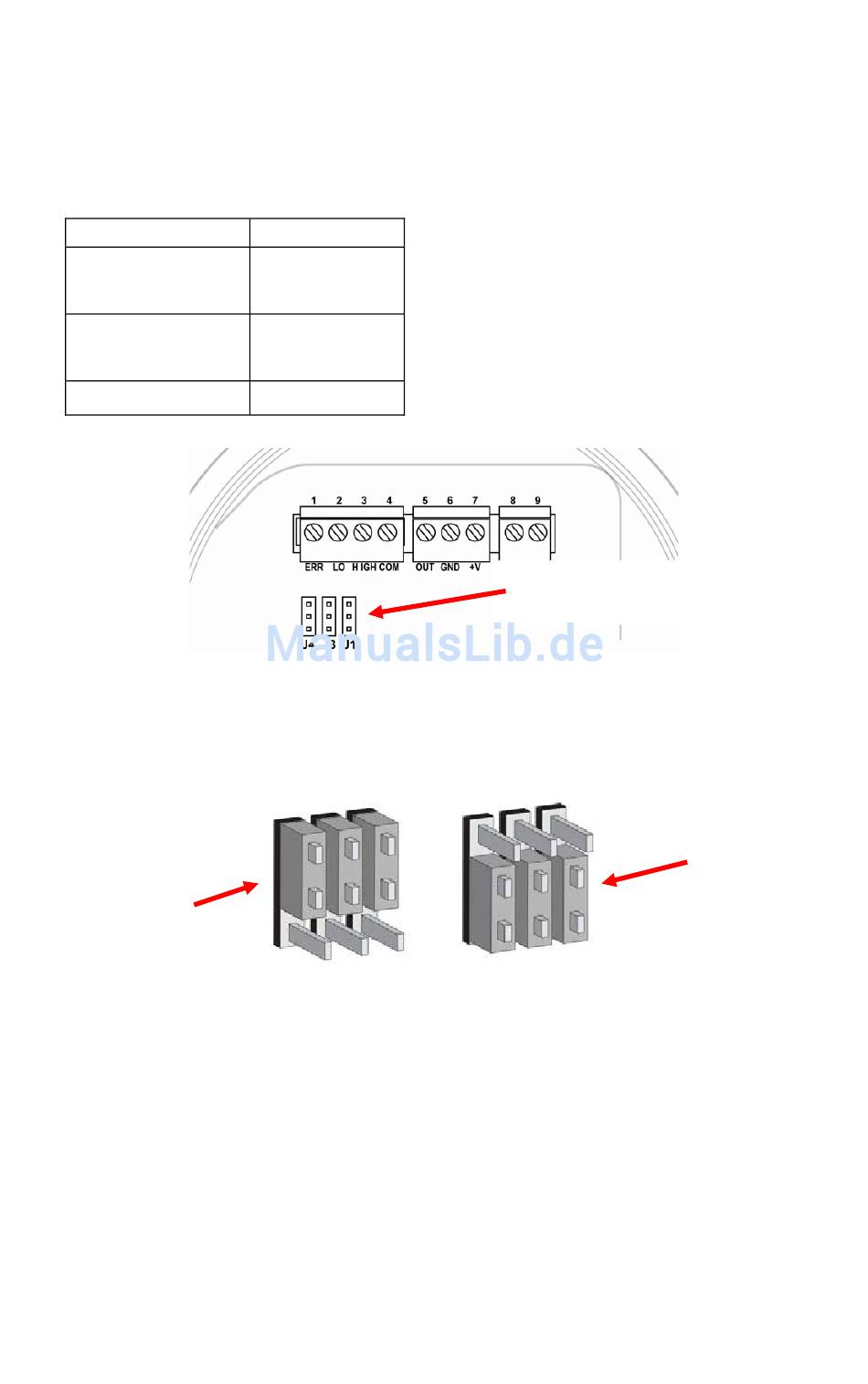

Die drei Jumper-Blöcke befinden sich unter den drei grünen
Anschlussblöcken. Sie sind wie folgt gekennzeichnet (von links nach
rechts): J4, J3 und J1. Hier finden Sie die entsprechenden Funktionen:
Jumper
J1
J3
J4
Entfernen Sie den gewünschten Jumper und setzen Sie ihn so wieder
ein, dass entweder der mittlere und der obere Punkt oder der mittlere
und der untere Punkt verbunden sind.
Öffner
(NC)
Testen Sie vor dem Einsatz des Geräts die ordnungsgemäße Funktion
der drei Relais.
Hinweis: Die Relais können je nach Sensor, mit dem der RAEGuard
2 PID ausgestattet ist, deaktiviert sein.Bestimmte Sensoren wie der
DigiPID mit 1 bis 1.000 ppm deaktivieren die
Korrekturfaktorbibliothek und die Relais der RAEGuard
2-Einheit.Benutzer, die diese Funktionen benötigen, sollten das
DigiPID-Sensormodul mit 0,1 bis 1.000 ppm verwenden.
Funktion
Obere
Alarmstufe
Untere
Alarmstufe
Fehler
Wichtig!
15
Jumper-Blöcke
Schließer
(NO)
