RAEGuard 2 PID Benutzerhandbuch

6.5 Hinweise zur Erdung

6.5.1 Externe Erdung

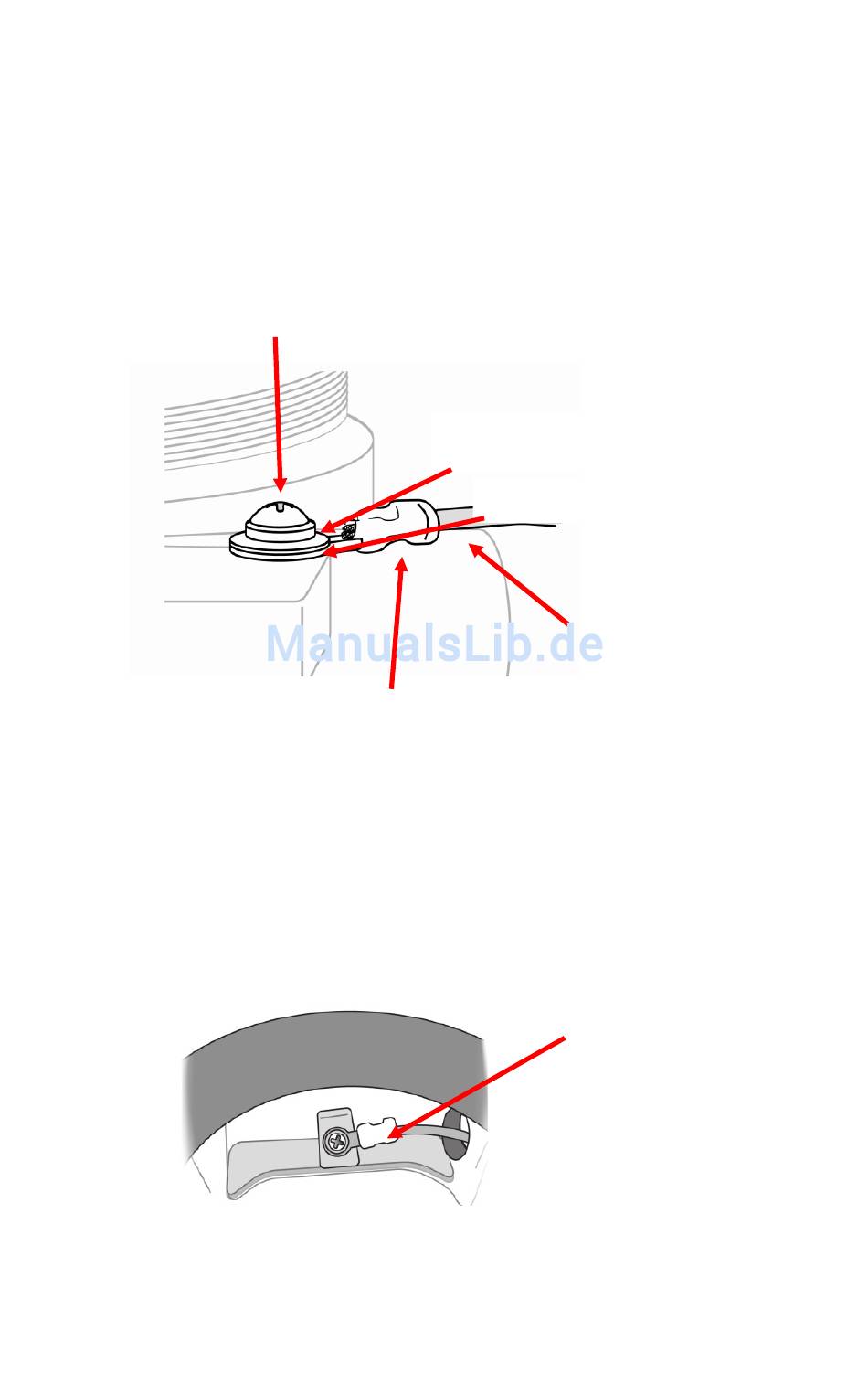

Schließen Sie das Erdungskabel gemäß nachfolgender Darstellung an.
Der Querschnitt des Erdungskabels sollte mindestens 4mm

6.5.2 Interne Erdung

Verwenden Sie das in der Abbildung für die externe Erdung gezeigte
Material. Der Querschnitt des Drahtes darf dabei nicht kleiner sein als
der des stromführenden Drahtes. Die Erdung der Signalleitung kann
bei Verwendung eines abgeschirmten Kabels über die Abschirmschicht
des Kabels erfolgen. Wenn für die Erdung ein separater Draht
verwendet wird, sollte dessen Querschnitt größer sein als der des
stromführenden Drahtes.
M4-Schraube
Crimp-Klemme
M4-Schlitzscheibe
M4-Unterlegscheibe
Kabel
(Min. 4 mm
Querschnitt)
Interne
Erdung
13
2
betragen.
2
