RAEGuard 2 PID Benutzerhandbuch
So bauen Sie das Gerät wieder zusammen:
1
Schließen Sie den 24-poligen Anschluss des Bandkabels wieder
an und lassen Sie ihn einrasten.
2
Befestigen Sie das Kabel an der Leiterplatte.
3
Fixieren Sie die Platte mit dem Clip auf der linken Seite und
drehen Sie sie um.
4
Lassen Sie die Platte einrasten.
5
Schrauben Sie den Sensor fest und vermeiden Sie dabei eine
Blockierung der Gaseinlassöffnung oder der Anschlüsse.
6
Befestigen Sie den Gehäusedeckel.
7
Ziehen Sie die Befestigungsschraube an.
6.3 Elektrischer Aufbau
Der Detektor kann über drei Anschlussblöcke mit den
Peripheriegeräten verbunden werden. Die Blöcke eignen sich für
Drähte mit einem Querschnitt von 0,2 bis 4,0 mm
24 AWG).

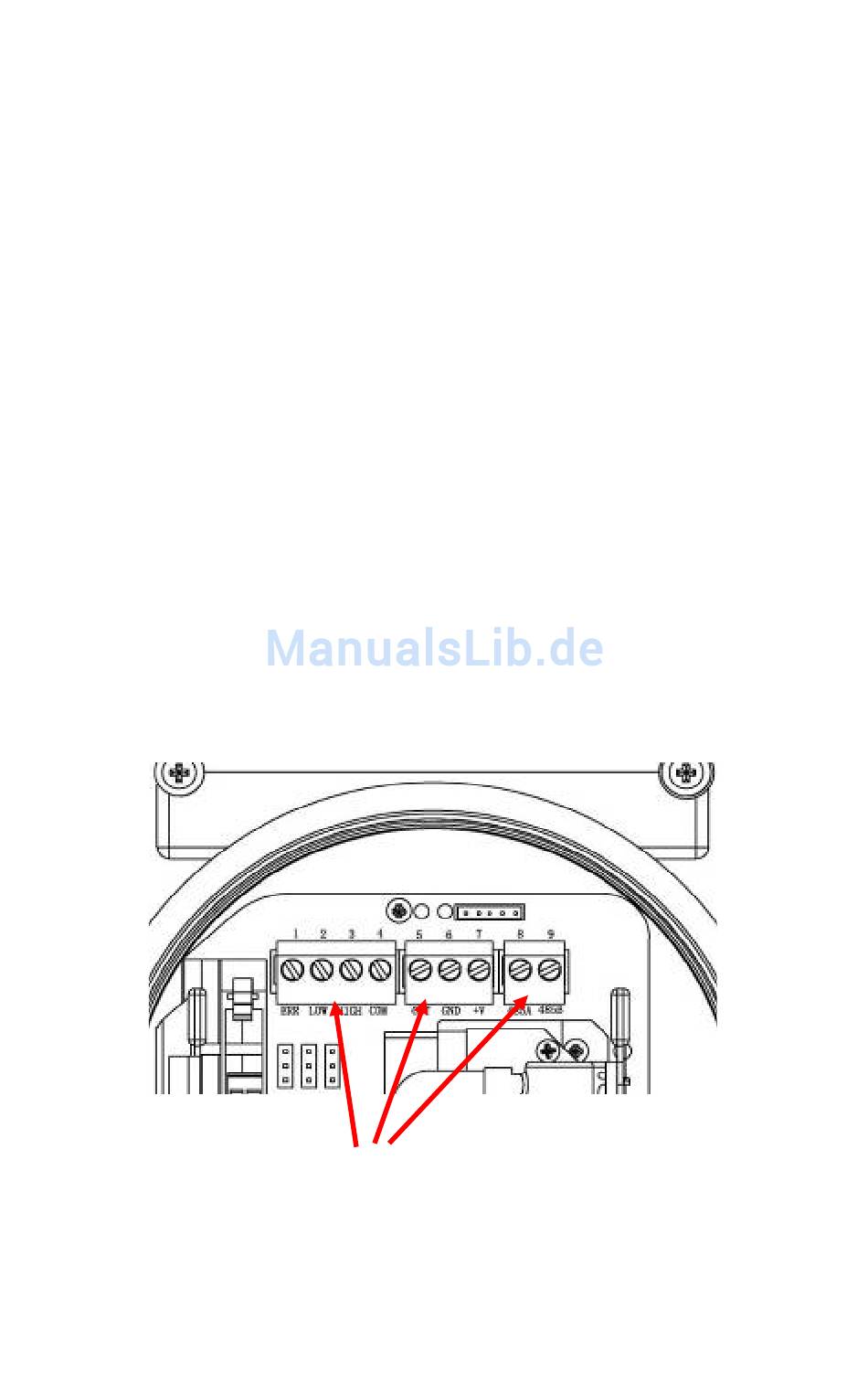

Anschlussblöcke
11
2
(12 AWG bis
