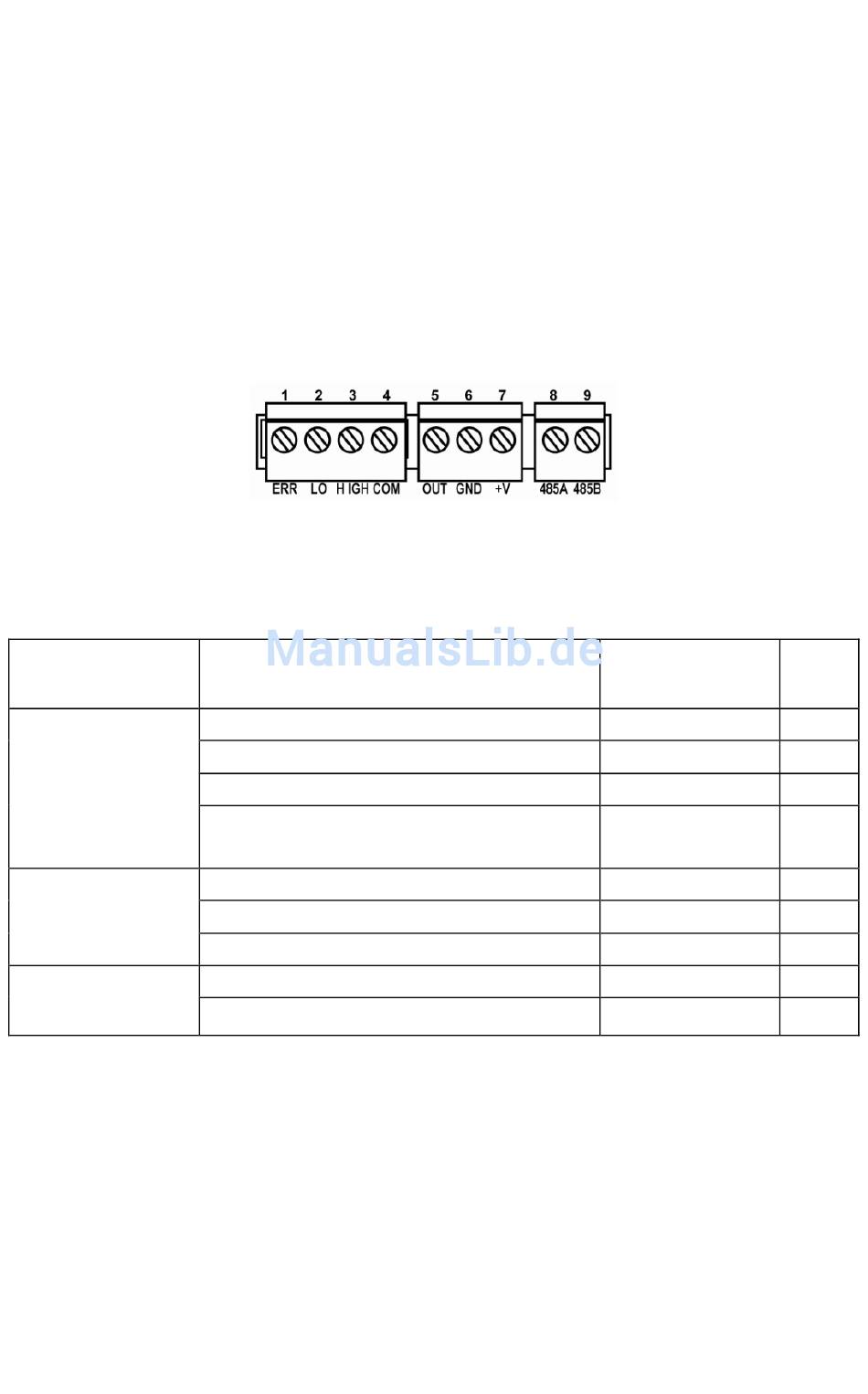

6.4 Verkabelung
Im Gehäuseunterteil befinden sich zwei grüne Anschlussblock-
1.
Stecker, die auf dem Anschlussblock der Leiterplatte befestigt
sind. Ziehen Sie die beiden Klemmleisten aus dem
Anschlussblock.
Hinweis: An die Klemmleisten können Drähte mit einer Größe
zwischen 12 AWG und 24 AWG angeschlossen werden.
Stecken Sie die Drähte durch die Kabelöffnung(en) des
2.
RAEGuard 2 PID und schließen Sie sie an die entsprechenden
Pin-Nummern des Anschlussblocks an.
Anschluss
Klemmleiste 1
Klemmleiste 2
Klemmleiste 3
Anschlussart
Kontakt für Fehleralarm
Kontakt für untere Alarmstufe
Kontakt für obere Alarmstufe
Gemeinsamer Kontakt für
Signalumschaltung
Ausgabe 4-20 mA
Stromversorgung negativ
Stromversorgung positiv
RS485A-Anschluss
RS485B-Anschluss
12
Anschlussbe-
zeichnung
ERR
LOW
HIGH
COM
OUT
GND
+V
485A
485B
Nr.
1
2
3
4
5
6
7
8
9
