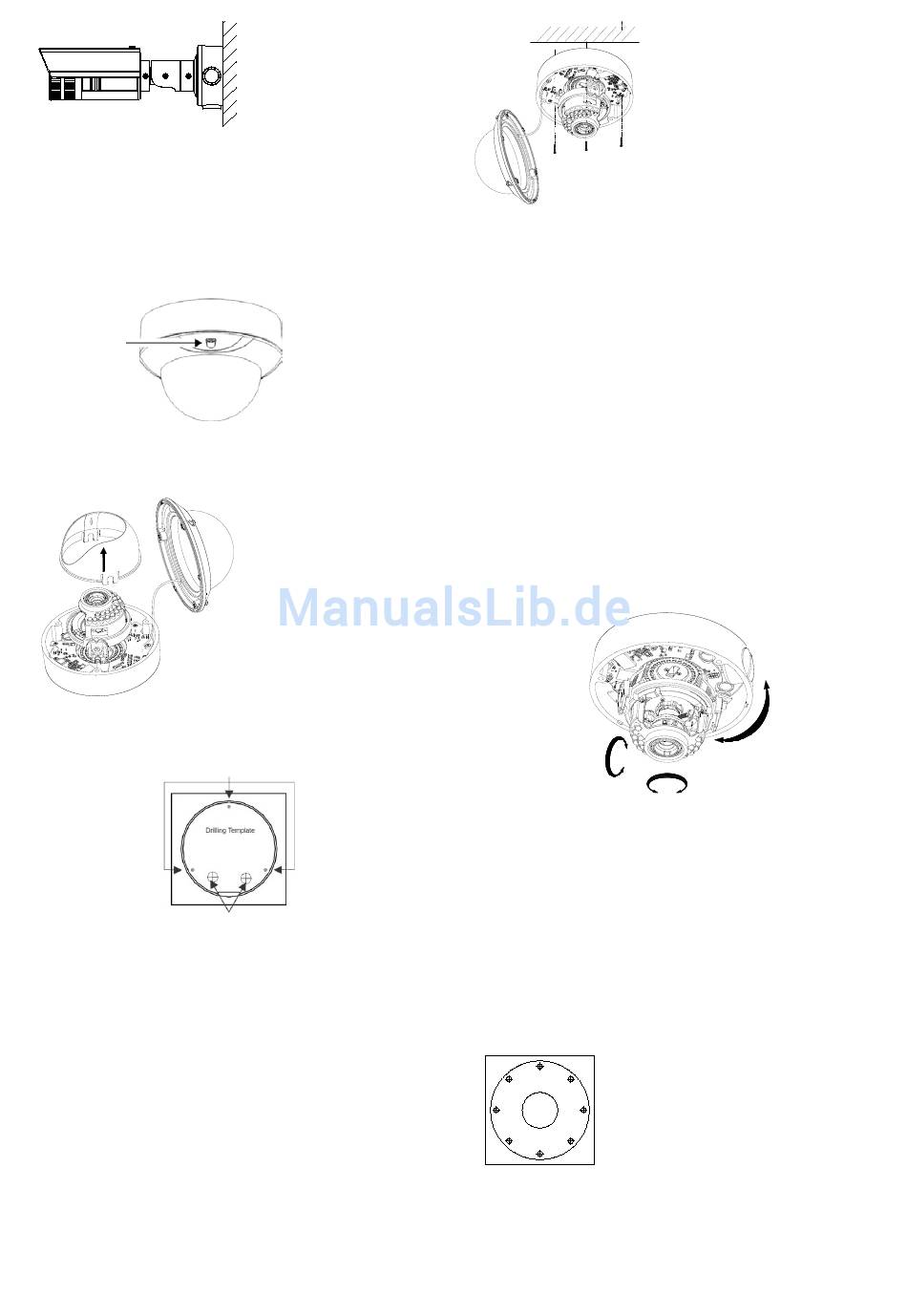

Montage der 4-Zoll Dome-Kamera
So montieren Sie die IP-VF-Vandal-Dome-Kamera an einer
Decke oder Wand:
1.
Lösen Sie mit einem Schraubendreher die drei Schrauben
am Rand der unteren Kuppel.
Schrauben
2.
Öffnen Sie die untere Kuppel, und entfernen Sie die
schwarze Innenauskleidung.
3.
Bohren Sie mithilfe der Bohrschablone drei Löcher in die
Montagefläche.
Schraubenlöcher
Kabeldurchführungen
4.
Wenn die Kabel hinter der Dome-Kamera verlegt werden
sollen, bohren Sie mithilfe der Bohrschablone eine
Kabeldurchführung in die Decke oder Wand.
5.
Bringen Sie die Kamera an der Decke oder Wand an,
indem Sie die Gehäuseöffnungen an den Löchern in der
Decke ausrichten. Befestigen Sie die Kamera wie im
Folgenden dargestellt mit den mitgelieferten Schrauben.
6 / 10
6.
Führen Sie die Kabel durch die seitlichen Löcher der
Dome-Kamera, indem Sie die Abdeckung entfernen.
7.
Verbinden Sie den Videoausgangsstecker mit dem
Monitor. Verbinden Sie den Stromstecker mit der
Stromquelle.
8.
Betrachten Sie das Kamerabild auf dem Monitor.
Stellen Sie den Schwenk-, Neige- und Ausrichtungswinkel
ein. Lösen Sie den Zoom- und Fokushebel und passen
Sie diese an, um den geeigneten Sichtwinkel und den
optimalen Fokus zu erreichen.
2)
Zoom- und Fokuseinstellung.
Lösen Sie den Zoomhebel, und bewegen Sie ihn
zwischen T (Tele) und W (Weit), um den gewünschten
Blickwinkel zu erhalten.
3)
Ziehen Sie den Zoomhebel fest.
Lösen Sie den Fokushebel, und bewegen Sie ihn
zwischen F (Fern) und N (Nah), um den optimalen
Fokus zu erhalten. Ziehen Sie den Fokushebel fest.
Neigung
Montage der IP-Dome-Außenkamera
So befestigen Sie die IP-Dome-Außenkamera an einer
Decke:
1.
Bohren Sie mithilfe der mitgelieferten Bohrschablone
Schraubenlöcher in die Decke. Schneiden Sie zum
Verlegen der Kabel von der Kamerabasis aus eine
Kabeldurchführung in die Decke.
2
Ceiling Mounting
1
1
2
2
1:Screw Hole for
2:Screw Hole for
Bracket
Mounting Base
1
1
2
Drehen
Drehen
P/N 1072880 • REV D • ISS 05APR17
