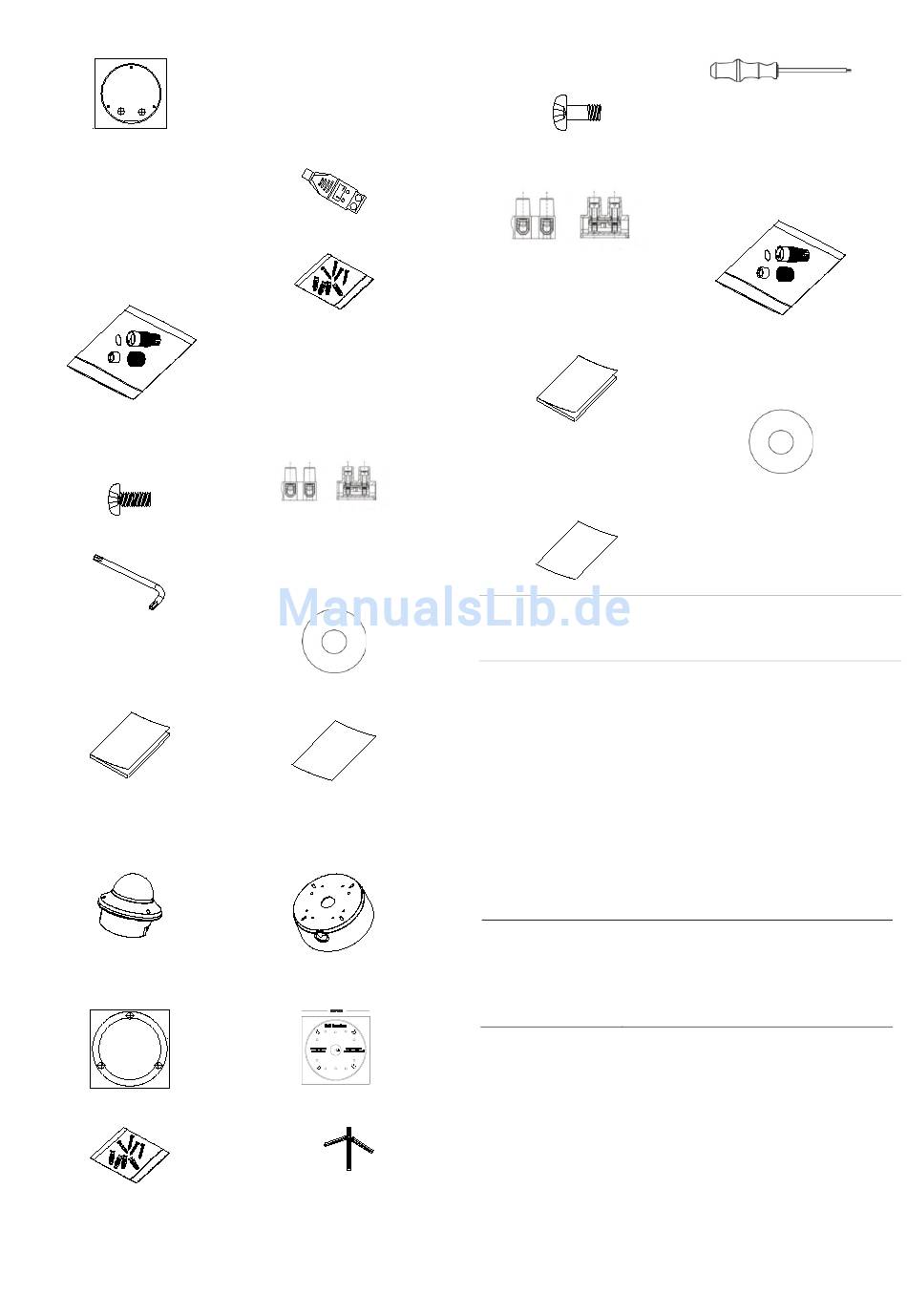

Schablone
Drilling Templater
•
Wasserabweisende
Verbindungshülle
(für die
Netzwerkverbindung).
•
Schrauben C: M4 × 8,
3 Stück
•
Sechskantschlüssel
•
Installationshandbuch
IP-Dome-Außenkamera
•
Kamera
•
Schablone (bündige
Montage)
Drill Template
•
Schrauben (4 Stück)
P/N 1072880 • REV D • ISS 05APR17
•
12 V Gleichstrom-
Anschluss:
Gleichstrom-
Klinkenstecker für den
Anschlussblock
mit positiven und
negativen Indikatoren.
•
Schrauben (4 Stück)
•
Alarmanschluss
(2 Stück)
•
CD mit Konfiguration-
shandbuch und
TruVision Device
Finder
•
EEAG und
Batterieentsorgung
•
Montagehalterung
•
Schablone
(Montagehalterung)
•
Schrauben B (3 Stück)
•
Schrauben M4 × 9,5,
3 Stück zur Befestigung
der Montagehalterung
•
Alarmanschluss
(4 Stück)
•
Installationshandbuch
•
EEAG und
Batterieentsorgung
ACHTUNG: Verwenden Sie ein direkt anschließbares Netzteil
der Klasse 2/CE nach UL-Standard oder einen LPS-Trafo mit
den auf dem Gerät angegebenen technischen Daten.
Kabelanforderungen
Um einen störungsfreien Betrieb zu gewährleisten, müssen
Sie folgende Kabelanforderungen sowie die Anforderungen
hinsichtlich des Leistungsbedarfs für die Kameras
berücksichtigen. Es werden mindestens Cat-5-Kabel
empfohlen. Alle Netzwerkkabel müssen gemäß zutreffender
Bestimmungen und Vorschriften installiert werden.
Die unten stehende Tabelle 1 enthält die Anforderungen an
die Kabel, die mit der Kamera verbunden sind.
Tabelle 1: Empfohlene Netzkabeltypen
Box-Kamera
12 V DC-/24 V AC-Kabel oder PoE (802.3af)
VF-Bullet-Kamera:
12 V Gleichstromkabel oder PoE (802.3af)
VF-Mini-Dome:
12 V Gleichstromkabel oder PoE (802.3af)
VF-Dome für den
24 V Wechselstromkabel oder PoE (802.3af)
Außenbereich:
•
Schlüssel
•
Wasserabweisende
Verbindungshülle
(für die
Netzwerkverbindung).
•
CD mit Konfiguration-
shandbuch und
TruVision Device
Finder
3 / 10
