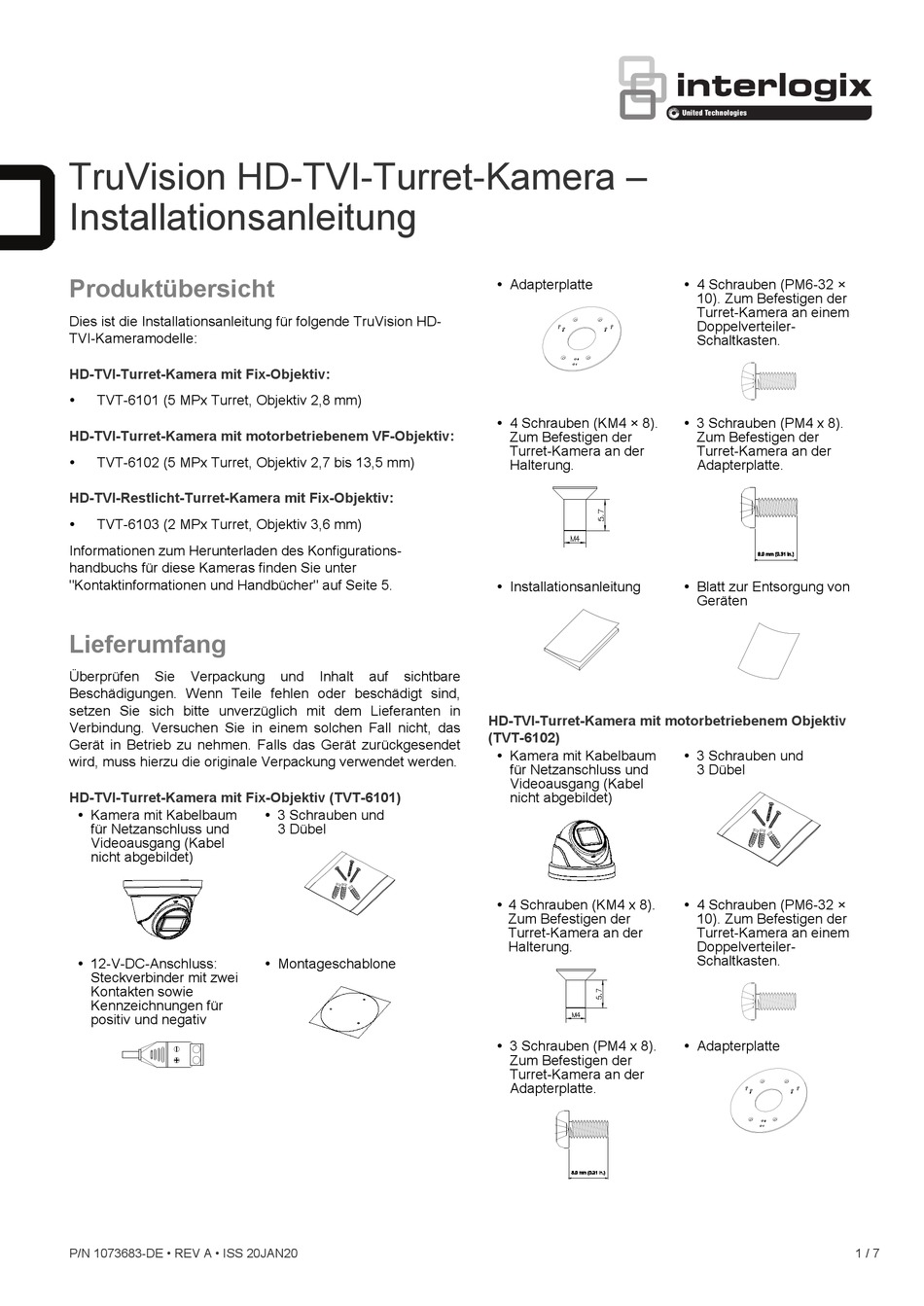

TruVision HD-TVI-Turret-Kamera –
Installationsanleitung
Produktübersicht
Dies ist die Installationsanleitung für folgende TruVision HD-
TVI-Kameramodelle:
HD-TVI-Turret-Kamera mit Fix-Objektiv:
TVT-6101 (5 MPx Turret, Objektiv 2,8 mm)

HD-TVI-Turret-Kamera mit motorbetriebenem VF-Objektiv:
TVT-6102 (5 MPx Turret, Objektiv 2,7 bis 13,5 mm)

HD-TVI-Restlicht-Turret-Kamera mit Fix-Objektiv:
TVT-6103 (2 MPx Turret, Objektiv 3,6 mm)

Informationen zum Herunterladen des Konfigurations-
handbuchs für diese Kameras finden Sie unter
"Kontaktinformationen und Handbücher" auf Seite 5.
Lieferumfang
Überprüfen Sie Verpackung
Beschädigungen. Wenn Teile fehlen oder beschädigt sind,
setzen Sie sich bitte unverzüglich mit dem Lieferanten in
Verbindung. Versuchen Sie in einem solchen Fall nicht, das
Gerät in Betrieb zu nehmen. Falls das Gerät zurückgesendet
wird, muss hierzu die originale Verpackung verwendet werden.
HD-TVI-Turret-Kamera mit Fix-Objektiv (TVT-6101)
 Kamera mit Kabelbaum
für Netzanschluss und
Videoausgang (Kabel
nicht abgebildet)
 12-V-DC-Anschluss:
Steckverbinder mit zwei
Kontakten sowie
Kennzeichnungen für
positiv und negativ
P/N 1073683-DE • REV A • ISS 20JAN20
und Inhalt auf sichtbare
 3 Schrauben und
3 Dübel
 Montageschablone
 Adapterplatte
 4 Schrauben (KM4 × 8).
Zum Befestigen der
Turret-Kamera an der
Halterung.
 Installationsanleitung
HD-TVI-Turret-Kamera mit motorbetriebenem Objektiv
(TVT-6102)
 Kamera mit Kabelbaum
für Netzanschluss und
Videoausgang (Kabel
nicht abgebildet)
 4 Schrauben (KM4 x 8).
Zum Befestigen der
Turret-Kamera an der
Halterung.
 3 Schrauben (PM4 x 8).
Zum Befestigen der
Turret-Kamera an der
Adapterplatte.
 4 Schrauben (PM6-32 ×
10). Zum Befestigen der
Turret-Kamera an einem
Doppelverteiler-
Schaltkasten.
 3 Schrauben (PM4 x 8).
Zum Befestigen der
Turret-Kamera an der
Adapterplatte.
 Blatt zur Entsorgung von
Geräten
 3 Schrauben und
3 Dübel
 4 Schrauben (PM6-32 ×
10). Zum Befestigen der
Turret-Kamera an einem
Doppelverteiler-
Schaltkasten.
 Adapterplatte
