Istruzioni d'uso
EXG MAXI

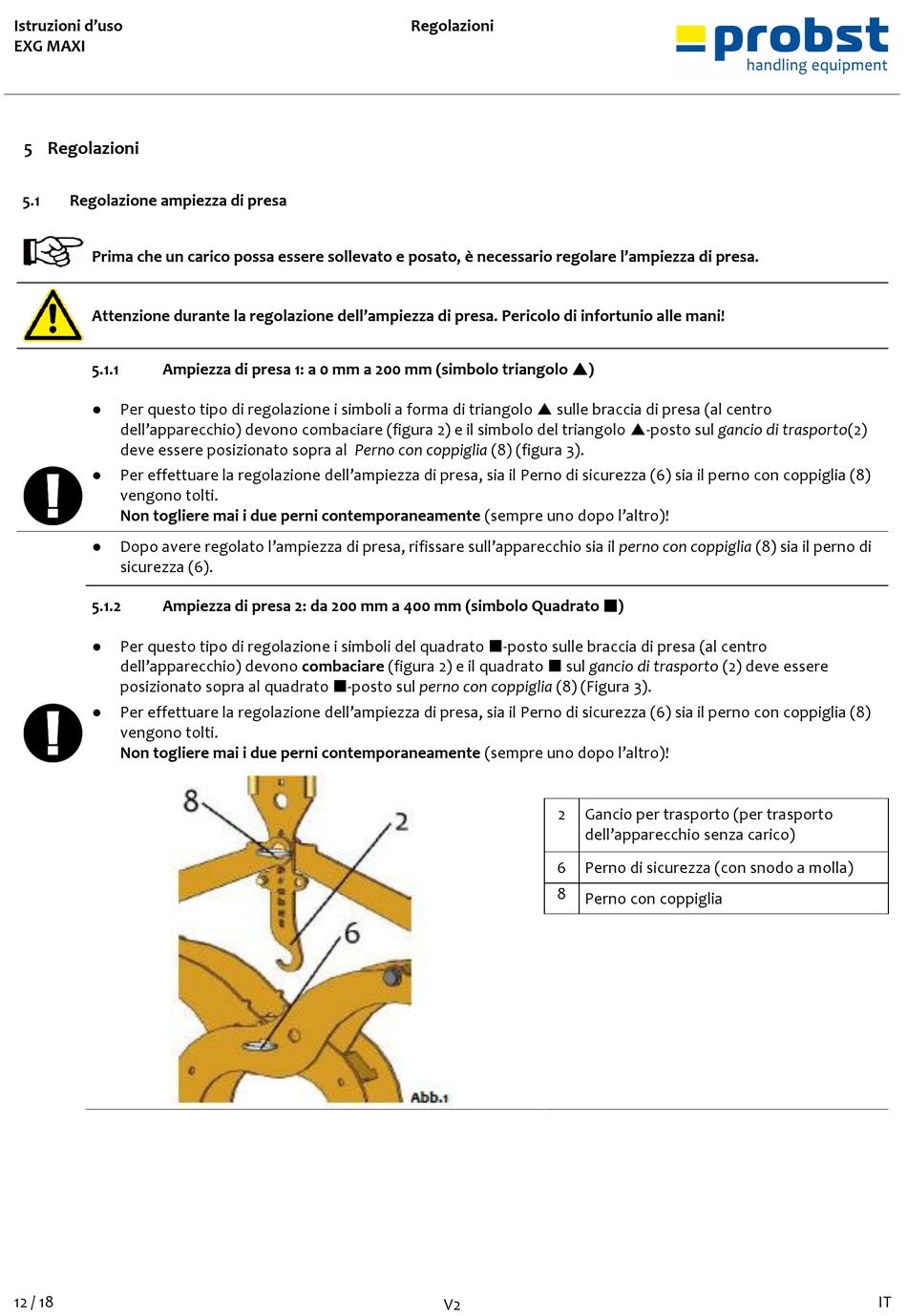

5 Regolazioni
5.1 Regolazione ampiezza di presa
Prima che un carico possa essere sollevato e posato, è necessario regolare l'ampiezza di presa.
Attenzione durante la regolazione dell'ampiezza di presa. Pericolo di infortunio alle mani!
Ampiezza di presa 1: a 0 mm a 200 mm (simbolo triangolo )
5.1.1
Per questo tipo di regolazione i simboli a forma di triangolo  sulle braccia di presa (al centro
●
dell'apparecchio) devono combaciare (figura 2) e il simbolo del triangolo -posto sul gancio di trasporto(2)
deve essere posizionato sopra al Perno con coppiglia (8) (figura 3).
●
Per effettuare la regolazione dell'ampiezza di presa, sia il Perno di sicurezza (6) sia il perno con coppiglia (8)
vengono tolti.
Non togliere mai i due perni contemporaneamente (sempre uno dopo l'altro)!
●
Dopo avere regolato l'ampiezza di presa, rifissare sull'apparecchio sia il perno con coppiglia (8) sia il perno di
sicurezza (6).
Ampiezza di presa 2: da 200 mm a 400 mm (simbolo Quadrato )
5.1.2
●
Per questo tipo di regolazione i simboli del quadrato -posto sulle braccia di presa (al centro
dell'apparecchio) devono combaciare (figura 2) e il quadrato  sul gancio di trasporto (2) deve essere
posizionato sopra al quadrato -posto sul perno con coppiglia (8) (Figura 3).
●
Per effettuare la regolazione dell'ampiezza di presa, sia il Perno di sicurezza (6) sia il perno con coppiglia (8)
vengono tolti.
Non togliere mai i due perni contemporaneamente (sempre uno dopo l'altro)!
12 / 18
Regolazioni
2
6
8
V2
Gancio per trasporto (per trasporto
dell'apparecchio senza carico)
Perno di sicurezza (con snodo a molla)
Perno con coppiglia
IT
