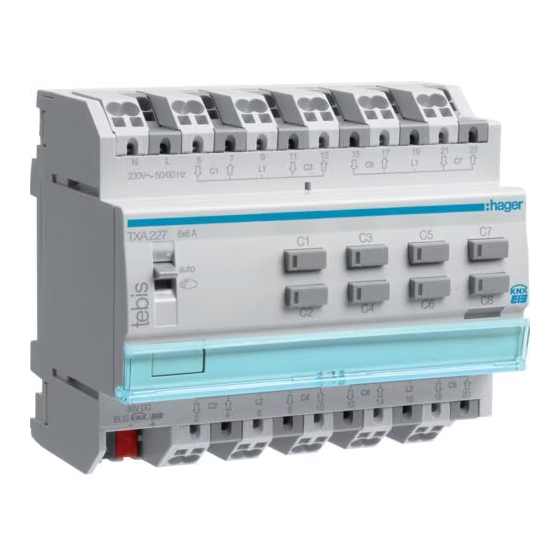

hager TXA 227 Bedienungsanleitung

TXA 227 : 8x6A 230 V~
Module 8 sorties
F
volets roulants
Rollladenausgang KNX 8 fach
D
Output device for 8 shutters
GB
NL
I
E
tebis
TP RF
/ 230V~
Caractéristiques techniques
➀
Technische Daten
Commutateur
•
Technical characteristics Schalter
•
Auto/Manu
•
Tension d'alimentation
Versorgungsspannung ➁
Voyants d'état
~ •
Supply voltage 230 V / 30V DC
Kontrollleuchten
•
Indicators state
•
Dissipation maximale
Verlustleistung
➂
Boutons poussoirs
Power dissipation 4 W •
de commande locale
Taster zur lokalen
•
Temporisation entre 2 mouvements
Ansteuerung
de sens opposé
Local command
Verzögerungszeit bei 2 entgegengesetzten •
push-button
Richtungen
Delay time between 2 opposite
➅
directions 600 ms
Bouton poussoir lumineux
•
d'adressage physique
Encombrement
Leuchttaster zur
•
Abmessungen
physikalischen Adressierung
Dimensions 6 x 17,5 mm
Physical addressing lighted
•
push button
Indice de protection
Schutzart
Degree of protection IP 30
T° de fonctionnement
Betriebstemperatur
Operating temperature 0 °C —> + 45 °C
T° de stockage
Lagertemperatur
Storage temperature - 20 °C —> + 70 °C
Norme NF EN 60669-1
Standard NF EN 60669-2-1
Norm EN 50090-2-2
Raccordement
Anschlusskapazität
Electric connection 0,75 mm 2 —> 2,5 mm 2
TXA 228 : 8x6A 230 V~
Module 8 sorties
volets roulants ou stores
Jalousieausgang KNX 8 fach
Output device for 8
shutters/ blinds
Notice d'instructions
Bedienungsanleitung
Bus
30 V User instructions
Auto/Manu
230 V 50 Hz 10 A
Auto/Manu
L1
switch
N1
L
N
1 3 5 7 9 11 13 15 17
N L C1 L1 C3 C5
TXA 228
➀ C1 C1 C3 C3
auto
C2 C2 C4 C4
C2 L2 C4 C6
30V DC
-
+
2 4 6 8 10 12 14
Bus
/
N2
L2
230 V 50 Hz 10 A
1
Les pilotes 8 sorties TXA 227 et TXA 228 sont
des actionneurs permettant d'interfacer le Bus
KNX/EIB avec des ouvrants.
Ils font partie du système d'installation Tebis.
Ils permettent de commander des ouvrants
tels que volets roulants, stores à bannes,
stores à lamelles etc.
Fonctions
● 8 voies indépendantes commandées par le
Bus KNX/EIB.
● Visualisation de l'état des sorties sur le
produit quelque soit le type d'alimentation
(bus et/ou secteur).
● Possibilité de commande manuelle des
sorties à partir du produit quelque soit le
type d'alimentation (bus et/ou secteur).
Les fonctions précises de ces produits
dépendent de la configuration et du
paramétrage.
Configuration
● TX 100 V1.8.0 ou supérieure : description
détaillée dans la notice livrée avec le
configurateur.
● ETS : logiciels d'application TL227A
(pour TXA 227) et TL228A (pour TXA 228) :
base de données et descriptif disponibles
chez le constructeur.
Test et mise en service
Commutateur Auto/Manu
poussoirs de commande locale
En position Manu ( ) du commutateur
➂
les boutons poussoirs
commander en montée/descente les charges
raccordées aux sorties.
Utilisez la position Auto du commutateur
en mode exploitation ou pour configurer le
produit. En position Auto
➂
les boutons poussoirs
19 21 23
relais réagissent aux ordres provenant du bus
L1 C7
KNX/EIB.
➁
C5 C7 C7 Voyants d'état
➁
➁
Les voyants d'état permettent d'identifier
➂
l'action en cours :
voyants éteints = moteur à l'arrêt
➅
C6 C8 C8
voyant rouge allumé fixe = montée en cours
voyant vert allumé fixe = descente en cours.
Un clignotement permanent des voyants
rouges indique le chargement d'un logiciel
L2 C8 d'application inapproprié.
16 18 20
Bouton poussoir lumineux d'adressage
➅
physique
Appuyez sur le bouton poussoir lumineux
pour réaliser l'adressage physique du produit
ou vérifier la présence du bus :
voyant allumé = présence bus et produit en
adressage physique.
Attention :
- Appareil à installer uniquement par un
installateur électricien.
- Respecter les règles d'installation TBTS.
- Ne raccorder qu'un seul moteur par
sortie.
6T 7286.b
F
Die 8-fach Ausgänge TXA 227 und TXA 228 sind
Schalter, die als Schnittstelle zwischen dem
KNX/EIB-Bus und beweglichen Ausrüstungen für
Türen und Fenster fungieren.
Diese Geräte gehören zum Tebis-Installations-
System. Sie dienen zum Ansteuern von Geräten
wie Rolläden, Markisen, Jalousien usw.
Funktionen
● 8 voreinander unabhängige Kanäle, Ansteuerung
über KNX/EIB-Bus.
● Zustandsanzeige der Ausgänge am Gerät, mit
Anzeige ob ein Bus vorhanden ist oder der
Netzstrom anliegt (230V~).
● Die Ausgänge lassen unabhängig davon schalten,
ob ein Bus vorhanden ist oder der Netzstrom
anliegt (230V~).
Die genauen Funktionen dieser Geräte hängen
von der jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
● TX100 V1.8.0 oder höher: Ausführliche
Beschreibung in der mit dem Konfigurationsgerät
mitgelieferten Bedienungsanleitung.
● ETS: Anwendungssoftwaren TL227A (TXA 227)
und TL228A (TXA 228): Datenbank und
Beschreibung beim Hersteller erhältlich.
Test und Inbetriebnahme
➀ ➀
et boutons Schalter Auto/Manu und Taster zur lokalen
➂ ➂
Ansteuerung
➀ ➀
, Steht der Schalter , auf Manu ( ), können die
permettent de an den Ausgängen angeschlossenen den
➂
Ausgängen Lasten über die Taster geschaltet
werden.
➀
Zum Konfigurieren des Gerätes hat der Schalter
auf Auto zu stehen. Steht der Schalter
➀ ➂
du commutateur sind die Taster deaktiviert und die Relais lassen
sont inactifs et les sich nur über den Bus KNX/EIB ansteuern.
➁
Zustandsanzeigen
➁
Die Zustandsanzeigen signalisieren den
laufenden Vorgang:
Leuchten aus = Motor gestoppt.
Rote Kontrolleuchte leuchtet permanent = Auffahrt
läuft.
Grüne Kontrolleuchte leuchtet permanent = Abfahrt
läuft.
Ein Blinken aller roten Kontrollleuchten besagt, daß
das geladene Programm nicht mit dem Gerät
kompatibel ist.
Leuchttaster zur physikalischen Adressierung
➅
Drücken Sie den Leuchttaster um die physika-
➅
lische Adressierung des Gerätes vorzunehmen oder
das Anliegen des Busses zu überprüfen:
Leuchte ein = Bus liegt an, physikalische
Adressierung läuft.
Achtung:
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen.
- Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
- Beachten Sie bitte, daß jeder Ausgang nur
einen einzigen Motor ansteuern kann.
2
D GB
The 8-output drivers TXA 227 and TXA 228 are
actuators that allow interfacing Bus KNX/EIB
with opening devices.
They are part of the Tebis Installation System
and are designed to control such devices as
rolling shutters, blinds with awnings, blinds
with slats, etc.
Functions
● 8 independent channels controlled by bus
KNX/EIB.
● Product display of outputs status with or
without the presence of bus and/or main
supply (230V~).
● The outputs may be switched with or
without the presence of bus and/or main
supply (230V~).
Each product feature depends on its
configuration and settings.
Configuration
● TX 100 V1.8.0 or higher: detailed description
is included in User's Instructions supplied
with the configurator.
● ETS: application softwares TL227A
(for TXA 227) and TL228A (for TXA 228):
database and description available from the
manufacturer.
Test and startup
➀
Auto/Manu switch and local command
➂
push-button
➀
With switch in Manu ( ) position, push
➂
buttons control loads up/down connected
to outputs.
➀
Use Auto position of switch in operating
➀
mode or to configure the product. In Auto
➀ ➀ ➂
auf Auto position of switch push buttons are
inactive and relays are controlled by
commands from the KNX/EIB bus.
➁
State indicators
➁
The status indicators denable the
identification of the action in progress :
indicators off = motor stopped
red fixed indicator on = uploading in progress
green fixed indicator on = downloading in
progress.
Continuous flickering of the red indicators
indicates loading of wrong application software.
➅
➅
. Physical addressing lighted push button .
➅
Press lighted pushbutton to perform
physical addressing of the product or to verify
the bus presence: switched on indicator = bus
presence and product in physical addressing.
Caution:
- This device must be installed only
by a qualified electrician.
- Conform to SELV installation rules.
- Each output can control only one motor.
6T 7286.b
