INSTALLATION
Montage

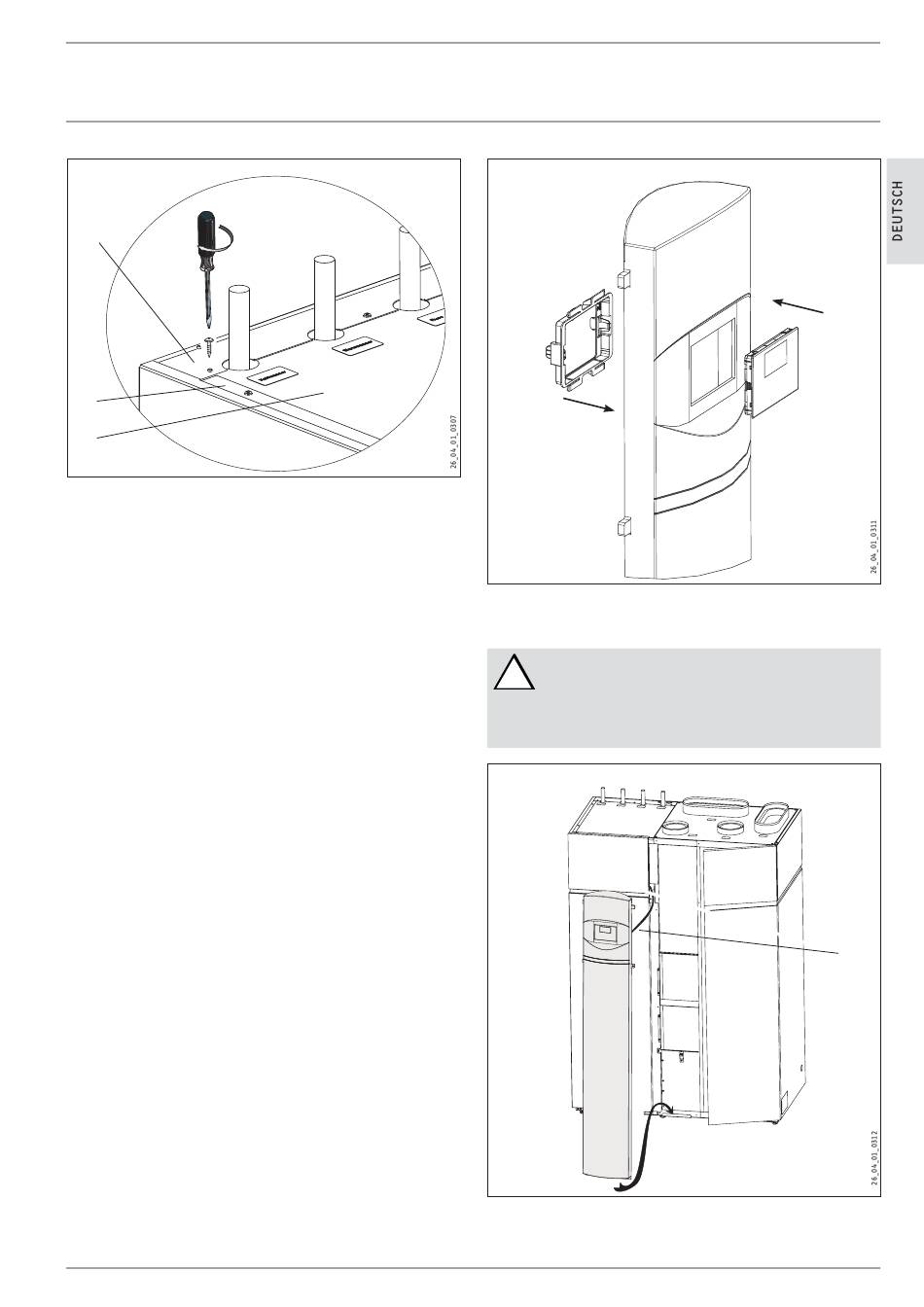

Deckel festschrauben
3
2
1
1 Deckel
2 Montageblech Seitenwand
3 Montageblech Rückwand
»
Hängen Sie die Vorderwand in die Seitenwand ein und führen
Sie das Buskabel durch die Ausklinkung in der Vorderwand nach
vorn aus dem Gerät heraus.
»
Schrauben Sie die Vorderwand unten am Rahmen an.
»
Verschrauben Sie den Deckel mit der Vorderwand und schrauben
Sie anschließend die Vorderwand mit den im Beipack mit-
gelieferten Kreuzschlitz-Schrauben M4x8 an das Funktions-
modul.
»
Montieren Sie das Bedienteil gemäß folgender Abbildung.
Setzen Sie das Bedienteil von vorne in die Öffnung der Blende.
Setzen Sie danach den Rahmen an der Rückseite der Blende
mit dem Bedienteil zusammen, bis das Bedienteil im Rahmen
einrastet.
www.stiebel-eltron.com
Bedienteil an die Blende montieren
2
3
1 Bedienteil
2 Blende
3 Rahmen
Bevor Sie die Blende am Funktionsmodul ansetzen
!
und festschrauben, vergessen Sie nicht die Bus-
leitung mit dem Bedienteil zu verbinden. Setzen Sie
den Stecker des Buskabels in die Buchse auf der
Rückseite des Bedienteils.
Blende ansetzen
1 Buskabel
»
Setzen Sie die Blende unten am Funktionsmodul an.
1
1
LWZ i | LWZ SOL | 39
