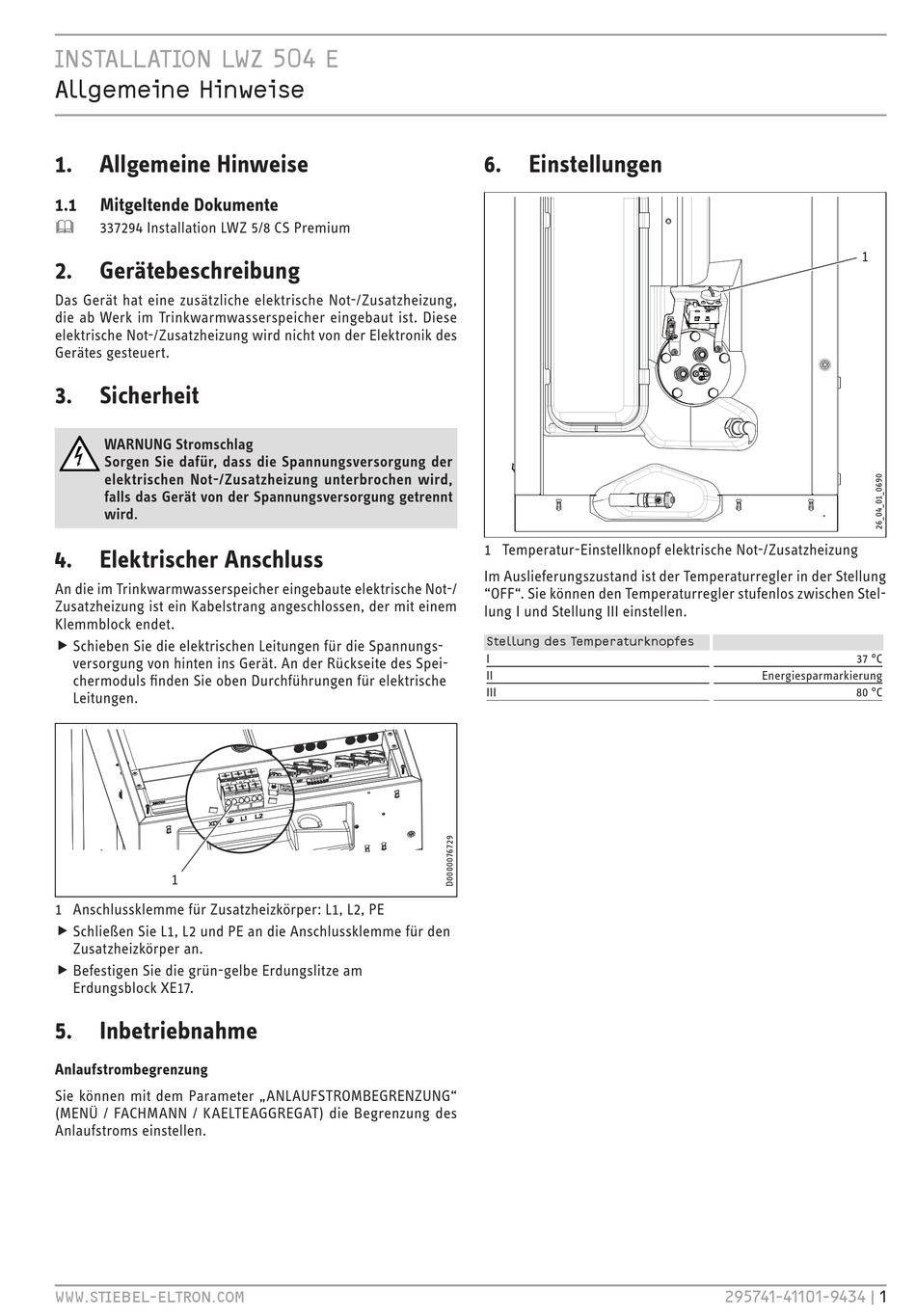

INSTALLATION LWZ 504 E
Allgemeine Hinweise
1. Allgemeine Hinweise
1.1 Mitgeltende Dokumente
337294 Installation LWZ 5/8 CS Premium
2. Gerätebeschreibung
Das Gerät hat eine zusätzliche elektrische Not-/Zusatzheizung,
die ab Werk im Trinkwarmwasserspeicher eingebaut ist. Diese
elektrische Not-/Zusatzheizung wird nicht von der Elektronik des
Gerätes gesteuert.
3. Sicherheit
WARNUNG Stromschlag
Sorgen Sie dafür, dass die Spannungsversorgung der
elektrischen Not-/Zusatzheizung unterbrochen wird,
falls das Gerät von der Spannungsversorgung getrennt
wird.
4. Elektrischer Anschluss
An die im Trinkwarmwasserspeicher eingebaute elektrische Not-/
Zusatzheizung ist ein Kabelstrang angeschlossen, der mit einem
Klemmblock endet.
f Schieben Sie die elektrischen Leitungen für die Spannungs- f
versorgung von hinten ins Gerät. An der Rückseite des Spei-
chermoduls finden Sie oben Durchführungen für elektrische
Leitungen.
1
1 Anschlussklemme für Zusatzheizkörper: L1, L2, PE
f Schließen Sie L1, L2 und PE an die Anschlussklemme für den f
Zusatzheizkörper an.
f Befestigen Sie die grün-gelbe Erdungslitze am f
Erdungsblock XE17.
5. Inbetriebnahme
Anlaufstrombegrenzung
Sie können mit dem Parameter „ANLAUFSTROMBEGRENZUNG"
(MENÜ / FACHMANN / KAELTEAGGREGAT) die Begrenzung des
Anlaufstroms einstellen.
WWW.STIEBEL-ELTRON.COM
6. Einstellungen
1 Temperatur-Einstellknopf elektrische Not-/Zusatzheizung
Im Auslieferungszustand ist der Temperaturregler in der Stellung
"OFF". Sie können den Temperaturregler stufenlos zwischen Stel-
lung I und Stellung III einstellen.
Stellung des Temperaturknopfes
I
II
III
1
37 °C
Energiesparmarkierung
80 °C
