REHM TIGER DIGITAL 182 AC/DC ULTRA Betriebsanleitung Seite 16

Werbung

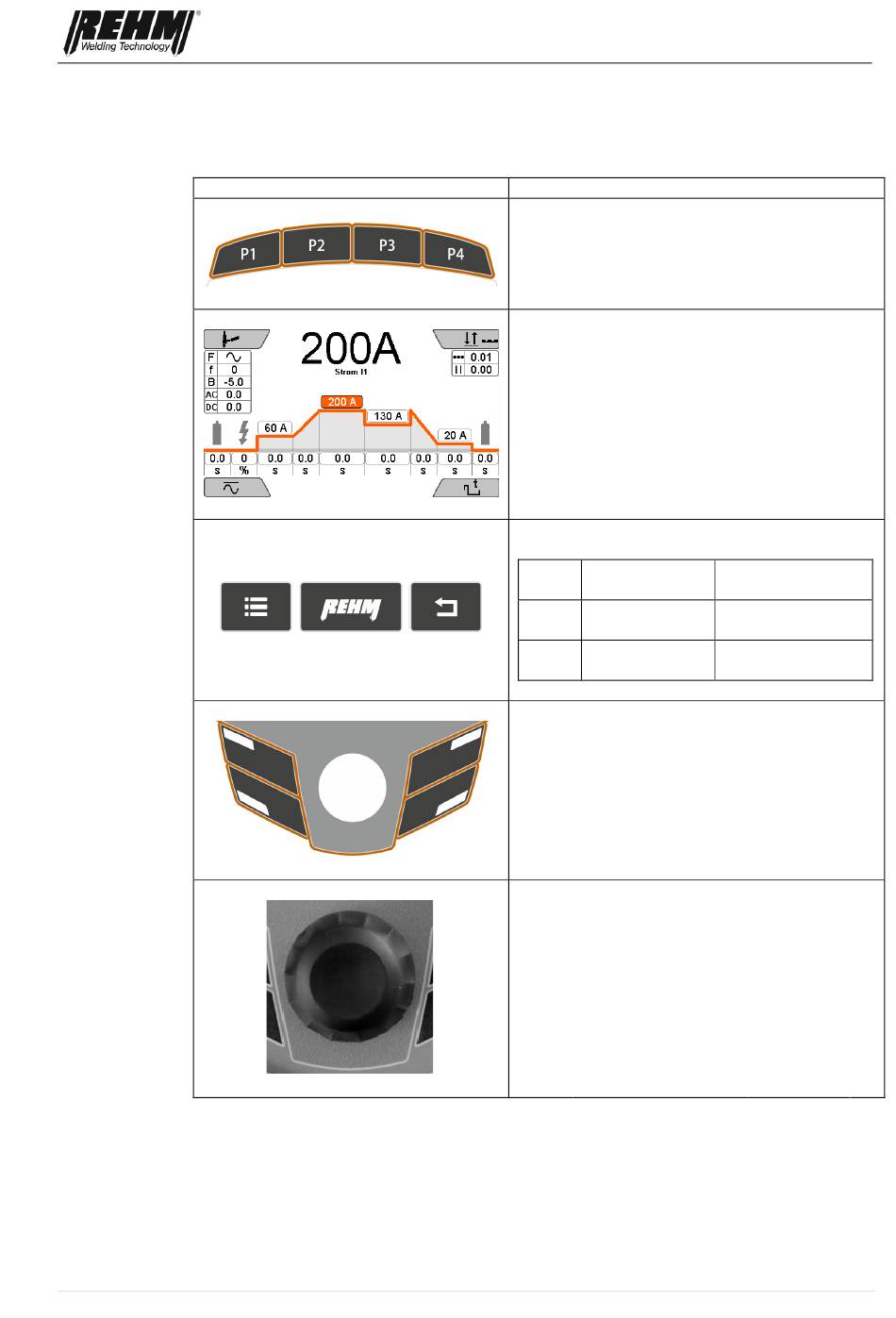

Abb.4 Schnellprogramm Tasten
16
4.2 Beschreibung der Bedienung
4.2.1
Bedienelemente
Bedienelemente
Abb.5 Hauptbildschirm
Abb.6 Funktionstasten
Abb.7 Eck Funktionstasten
Abb.8 Drück- und Drehgeber
Funktionsbeschreibung
Funktion
Schnellprogramm Tasten P1-P4
Hauptbildschirm
Bedienung über Drehgeber mit Druck-
knopf und Tasten für die Auswahl-
menus in den 4 Ecken des Bildschirms
Funktionstasten (von links nach rechts)
Untermenü
Taste
„Submenu"
Hauptbildschirm
Taste
„Home"
Zurück
Taste
„Back"
Anwahl Tasten Eckmenüs
Direktmenü Tasten für die Auswahl-
menüs in den 4 Bildschirmecken;
angeordnet um den Drehgeber.
Drehgeber mit Druckknopf
Bewegt den Zeiger (Cursor) auf dem
Bildschirm im Uhrzeigersinn oder
gegen den Uhrzeigersinn.
Erreichte Positionen werden farbig
hinterlegt dargestellt und können durch
Druck auf den Knopf des Drehgebers
aktiviert werden.
Auflistung aller
Untermenüs
Direkt zur ersten
Bildschirmseite
Immer eine
Ebene zurück
