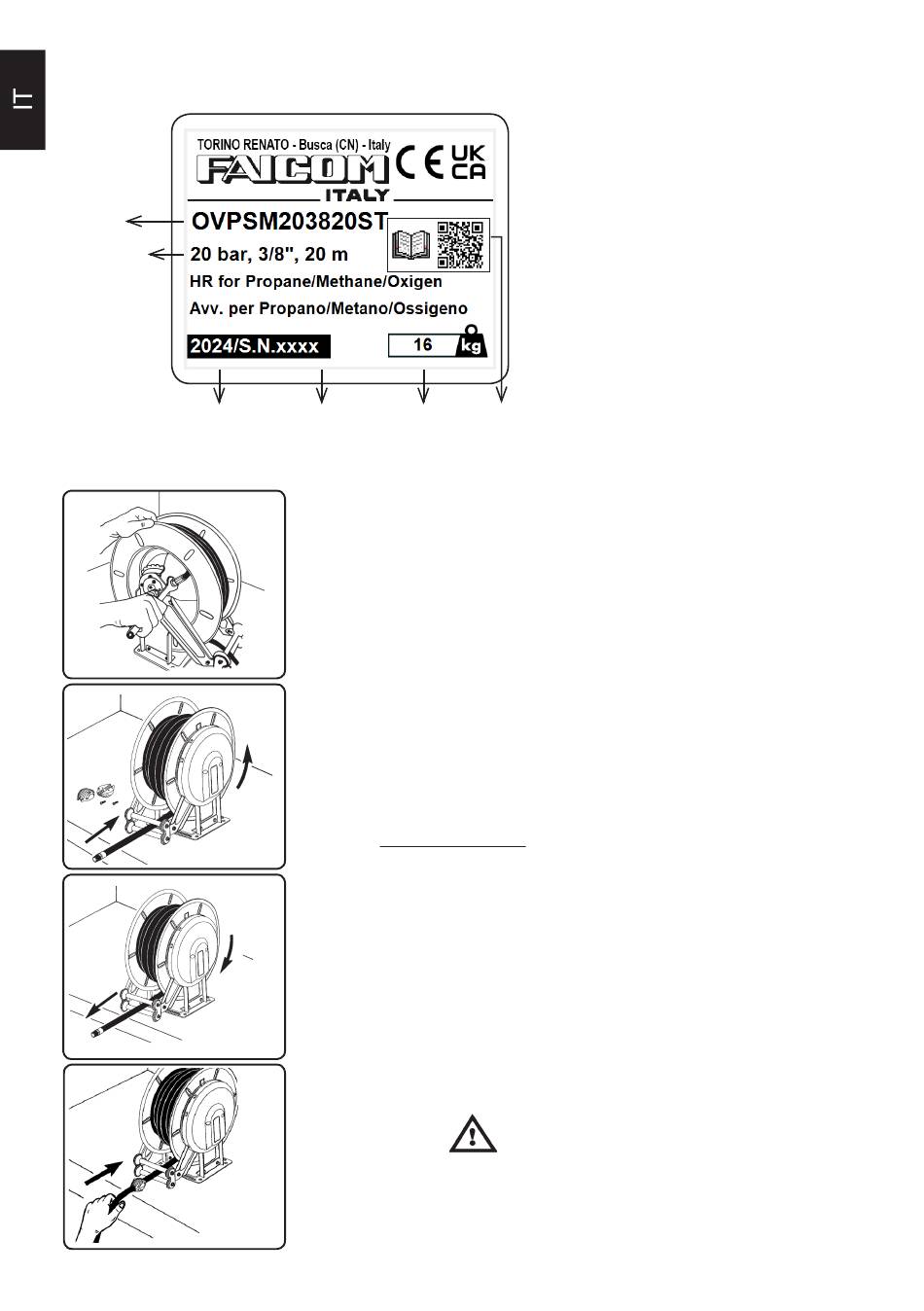

6 - TARGATURA E DATI IDENTIFICATIVI

Modello
Caratteristiche
Anno di
costruzione
7 - MONTAGGIO DEL TUBO (Modelli senza tubo)
Numero Peso
di serie
7.1
Gli avvolgitubo nella versione senza tubo sono forniti con
la molla scarica. In dotazione sono forniti: un tampone
finecorsa,
una fascetta, un raccordo Ф 8mm, un raccordo Ф 10mm.
Utilizzare un tubo conforme alla norma "EN 3821" (ex "EN
559"), che abbia caratteristiche dimensionali adatte all'impiego.
7.2
7.1) Fissare l'avvolgitubo in modo rigido al banco. Inserire
il tubo attraverso i rullini di guida, collegarlo al tamburo
tramite i raccordi e le fascette fornite in dotazione.
7.2) Ruotare il tamburo manualmente in modo da avvolgere
tutto il tubo.
7.3) Precarica molla: Afferrare l'estremità del tubo e far
ruotare di 9 giri il tamburo nel senso opposto in modo
da precaricare la molla. Durante la precarica non rila-
7.3
sciare il tubo. L'inversione violenta della rotazione
potrebbe causare danni agli operatori e alla molla
dell'avvolgitubo rendendo inutilizzabile il prodotto.
Inserire nuovamente l'estremità del tubo attraverso i
rullini di guida.
7.4) Montare il tampone di arresto alla distanza desiderata.
Srotolare e arrotolare interamente il tubo per verificare il
corretto funzionamento.
7.4
Si appone la marcatura CE e UKCA
quale costruttore delle
attrezzature in oggetto.
Sull'attrezzatura esiste, fissata salda-
mente con sistema adesivo polimeriz-
zante una targhetta sulla quale sono
indicati oltre al nominativo della ditta
costruttrice finale e i simboli "CE" e
"UKCA", tutte le notizie necessarie alla
chiara identificazione della macchina
(modello, utilizzo,anno di costruzione,
peso, ecc).
QR-Code
per il manuale
ATTENZIONE!
NON INSERIRE LE MANI O
ALTRI OGGETTI ALL'INTERNO
DEL TAMBURO!
