12 - REMPLACEMENT DU RESSORT

Le ressort qui permet le retour du tuyau se trouve à l'intérieur d'un boîtier logé dans le tambour.
ATTENTION! Le démontage du ressort est consenti seulement à des tech-
niciens autorisés et opportunément traînés du constructeur. Manipuler les
ressorts avec le meilleur soin, de graves accidentes pourraient être causés.

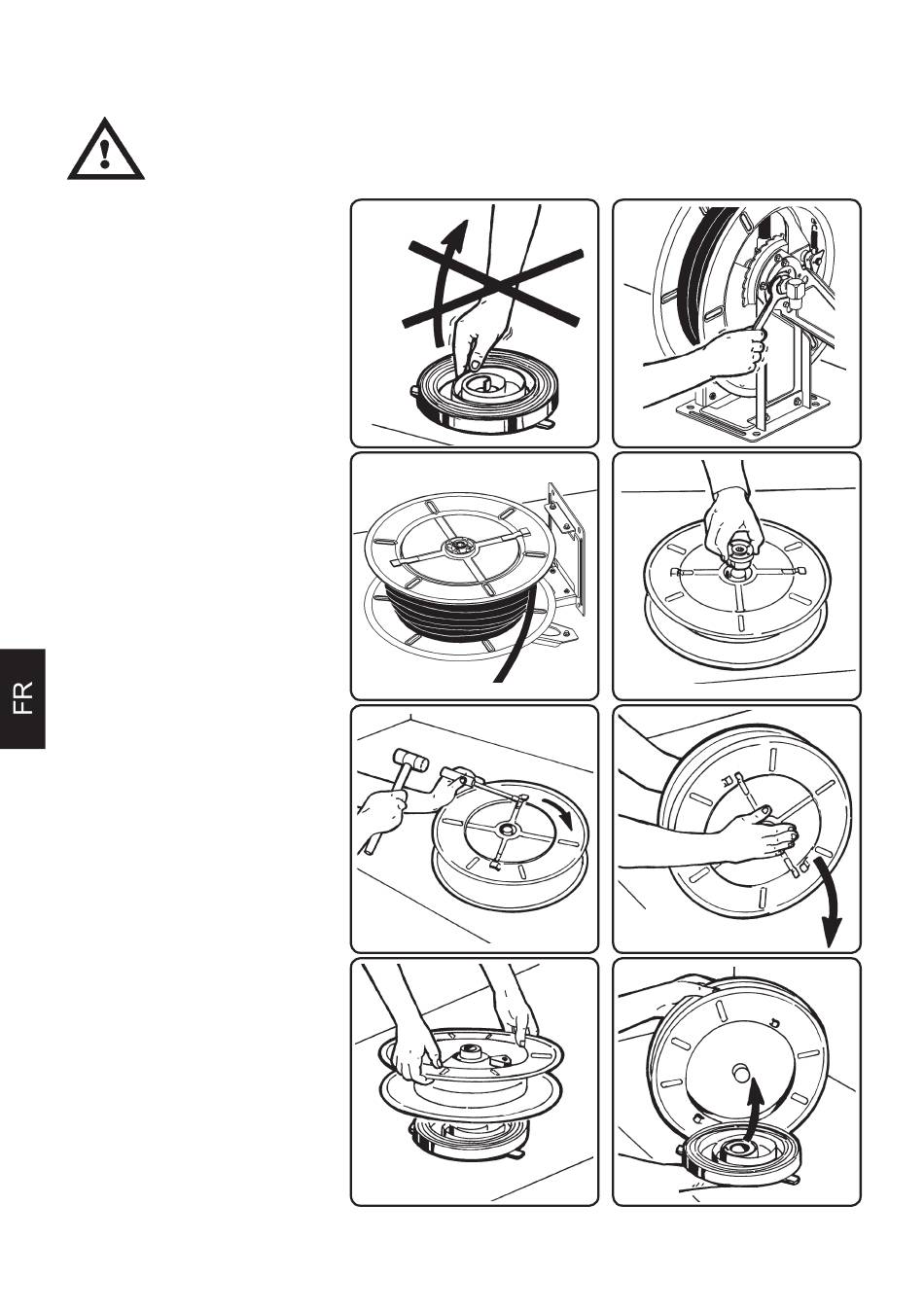

12.1) S'assurer que le systè-
me d'enroulement soit
complètement déchargé
et que le tambour soit
libre (voir point 11.1).
12.2) Dévisser le
tournant.
12.3) Dévisser les 2 vis du
moyeu du ressort avec
une clé de 10 (voir point
11.3).
12.4) Démonter le flanc du
côté du ressort avec
une clé de 10 et extraire
le tambour.
12.5) Extraire le moyeu du
boîtier de ressort.
12.6) Soulever les clavettes
sur le tambour avec un
tournevis et tourner le
boîtier de ressort pour le
dégager du tambour.
12.7) Renverser le tambour et
extraire le boîtier de res-
sort en faisant attention
à ne pas faire sortir le
ressort.
12.8) Introduire et accrocher
le moyeu dans le nou-
veau boîtier de ressort.
Graisser le ressort et le
moyeu.
12.9) Mettre le tambour de-
bout et insérer le nou-
veau boîtier de ressort
avec le meilleur soin.
Bloquer les clavettes.
12.10) Monter toutes les pièces
et procéder comme au
point 7.2 du chapitre
"Montage du tuyau".
raccord
12.4
12.6
12.7
- 20 -
12.2
12.5
12.7
12.9
