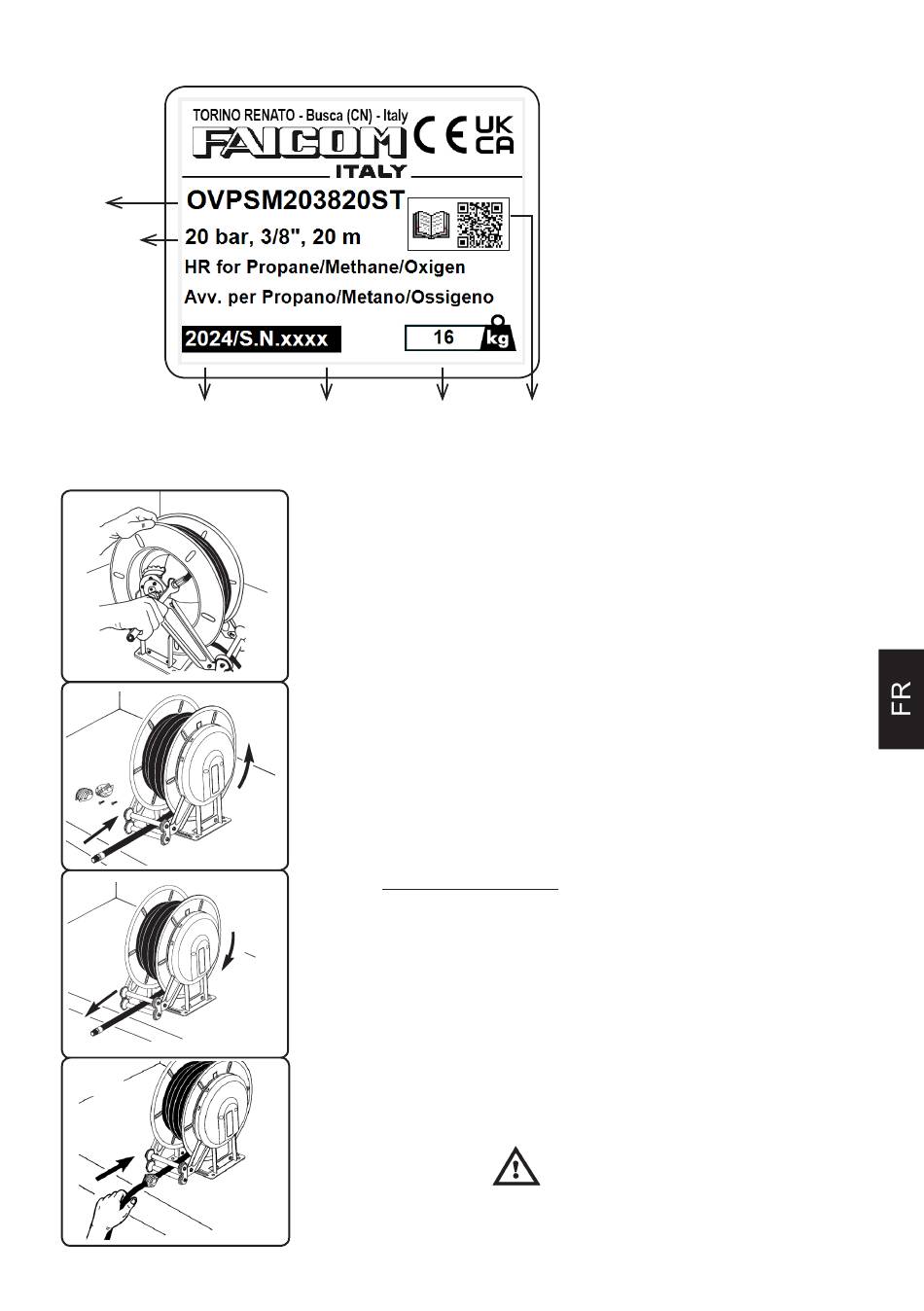

6 - ÉTIQUETAGE ET DONNÉES D'IDENTIFICATION
Modèle
Caractéristiques
Année de
construction
7 - MONTAGE DU TUYAU (Modèles sans tuyau)
7.4
Numéro de
série
Les enrouleurs sans tuyau sont livrés avec le ressort dé-
7.1
chargé.
En dotation: un butée de fin de course, 1 collier, 1 raccord
Ф 8mm, 1 raccord Ф 10mm.
Utiliser un tuyau conforme à la Norme "EN 3821" (ex "EN
559") ayant des caractéristiques de dimensions indiquées
pour l'emploi comme décrit sur le tableau selon le code de
l'enrouleur.
7.2
7.1)
Fixer rigidement l'enrouleur au banc. Insérer le tuyau
dans les rouleaux de guidage, l'amener jusqu'au tam-
bour avec les raccords et les colliers fournis en dota-
tion.
7.2)
Tourner le tambour manuellement pour enrouler comp-
lètement le tuyau.
7.3)
Pré-charger ressort: prendre l'extrémité du tuyau et
7.3
tourner pour 9 tours le tambour dans le sens opposé
pour pré-charger le ressort. Pendant le pré-charge-
ment, ne pas relâcher le tuyau. Une inversion vio-
lente de la rotation pourrait endommager les opéra-
teurs et le ressort de l'enrouleur, rendant le produit
inutilisable. Insérer de nouveau l'extrémité du tuyau
dans les rouleaux de guidage.
7.4)
Monter la butée d'arrêt à la distance souhaitée.
Dérouler et enrouler complètement le tuyau pour véri-
fier le bon fonctionnement.
En qualité de constructeur de
l'équipement on appose le mar-
quage CE et UKCA.
Sur l'équipement il y a, fixée par
un système adhésif polymérisant,
une plaquette avec l'indication
non seulement du constructeur et
du symbole "CE" et "UKCA" mais
aussi de tous les renseignements
nécessaires à l'identification de la
machine (modèle, emploi, année
de construction, poids, etc.).
Poids
QR-Code
pour le manuel
ATTENTION!
NE PAS METTRE LES MAINS OU
AUTRE DANS LE TAMBOUR!
- 17 -
