IMPORTANT: Tout travail d'entretien doit être effectué par des techniciens
opportunément entraînés, suivant les instructions données dans ce ma-
nuel. S'assurer que le ressort est totalement détendu avant de travailler
dans l'enrouleur.
Avant d'effectuer une intervention sur l'enrouleur il faut: fermer l'alimentation du gaz; enlever
la butée de fin de course et relâcher lentement le tuyau afin de décharger complètement le
ressort. Remplacer le tuyau flexible dés qu'il montre des marques d'usure ou de détériora-
tion dues aux différentes conditionnes du milieu de travail. On conseille de le remplacer tous
les ans si l'on utilise seulement quelques heures par semaine. Les tuyaux flexibles doivent
être conformes à la règle "EN 3821" (ex "EN 559").
Contrôler réguliérement que l'enrouleur installé fonctionne correctement et que il n'y ait pas
de pertes de gaz des raccords du tuyau et des joints tournants. Remplacer le joint dans le
raccord tournant en cas de pertes dues à l'usure.
Tout remplacements de pièces de l'enrouleur doit être fait en utilisant des pièces détachées
originales (voir manuel technique). Pour n'importe quelle anomalie et avant de procéder à
d'éventuels remplacements de pièces, on conseille de contacter le constructeur. Après cha-
que opération d'entretien, fixer de nouveau les éventuelles protections.
Risque d'explosion! Ne pas lubrifier les joints tournants et les joints pour Gaz avec
huile et graisse.
Utiliser seulement du lubrifiant approuvé (BAM).
ATTENTION! Pour raisons de sûreté, les opérations du remplacement du
tuyau doivent être effectuées au banc.
11.1
11.2
11.3

10 - ENTRETIEN

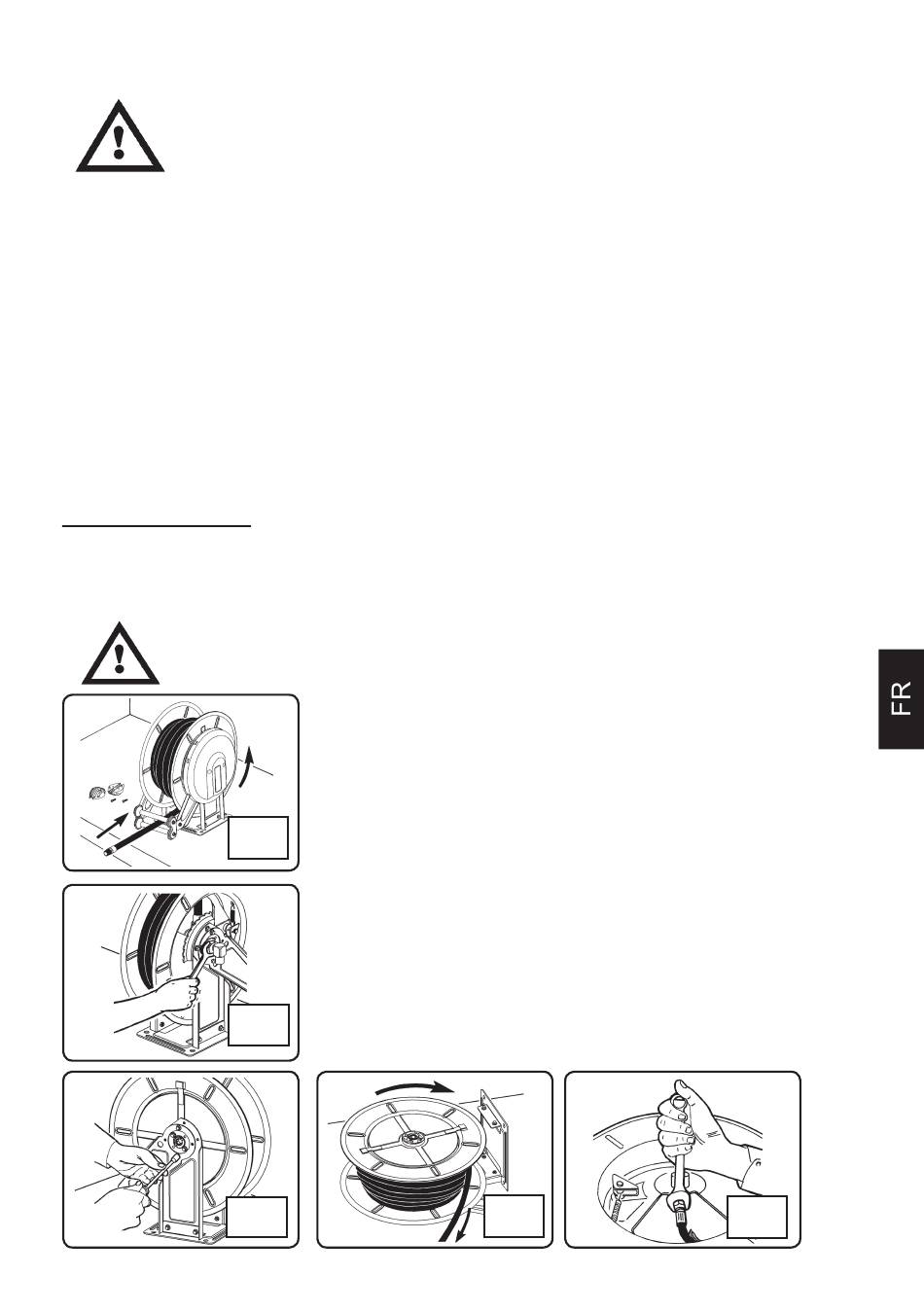

11 - REMPLACEMENT DU TUYAU

Remplacer le tuyau par un autre ayant les mêmes dimen-
sions et caracteristiques
11.1) Enlever la butée d'arrêt et détendre lentement le tu-
yau jusqu'à la détente complète du ressort.
11.2) Dévisser le raccord tournant.
11.3) Dévisser les vis du moyeu du ressort.
11.4) Enlever le flanc du côté ressort avec une clé de 10
et dérouler complètement le tuyau du tambour.
11.5) Extraire le tambour, dévisser la jonction intérieure
avec la clé appropriée et monter le nouveau tuyau.
11.6) Remonter l'enrouleur suivant les opérations inver-
ses. Graisser éventuellement les supports et le cli-
quet.
11.7) Procéder comme au point 7.2 du chapitre : Montage
du tuyau.
11.4
- 19 -
11.5
