WICHTIG: Jede Wartung muss von einer fachkundingen Person ausgeführt
werden. Stellen Sie sicher, daß keine Federspannung anliegt, bevor Sie die
Rolle in Betrieb nehmen.
Vor der Ausführung von beliebigen Eingriffen an dem Schlauchaufroller ist folgendes erfor-
derlich: Schließen Sie die Gas, Entfernen Sie den Puffer des Anschlages und lassen Sie den
Schlauch langsam los, um die Feder vollständig zu entlasten.
Sobald irgendwelche Abnützungserscheinungen am Schlauch auftreten muss er ausgewe-
chselt werden. Es ist empfehlenswert, den Schlauch alljährlich zu ersetzen, auch wenn der
Apparat wenige Stunden pro Woche benutzt wurde. Die Schläuche der europäischen Norm
"EN 3821" (ex "EN 559") entsprechen müssen.
Bei der Dichtung der inneren Halterung, bei der drehbaren Welle muss die Manchette ausge-
wechselt werden. Es dürfen nur Original-Ersatzteile verwendet werden (siehe technisches
handbuch). Bei jeder allfällig auftretenden Fehlfunktion und evt. vor der Auswechslung der
Ersatzteile ist es ratsam, für das weitere Vorgehen sich an den Hersteller zu wenden.
Explosionsgefahr! Die Drehdichtungen und die Dichtungen für den Gas dürfen keine-
sfalls mit Öl oder Fett geschmiert werden.
Bitte verwenden Sie hierzu ausschließlich zugelassene Schmiermittel (BAM).

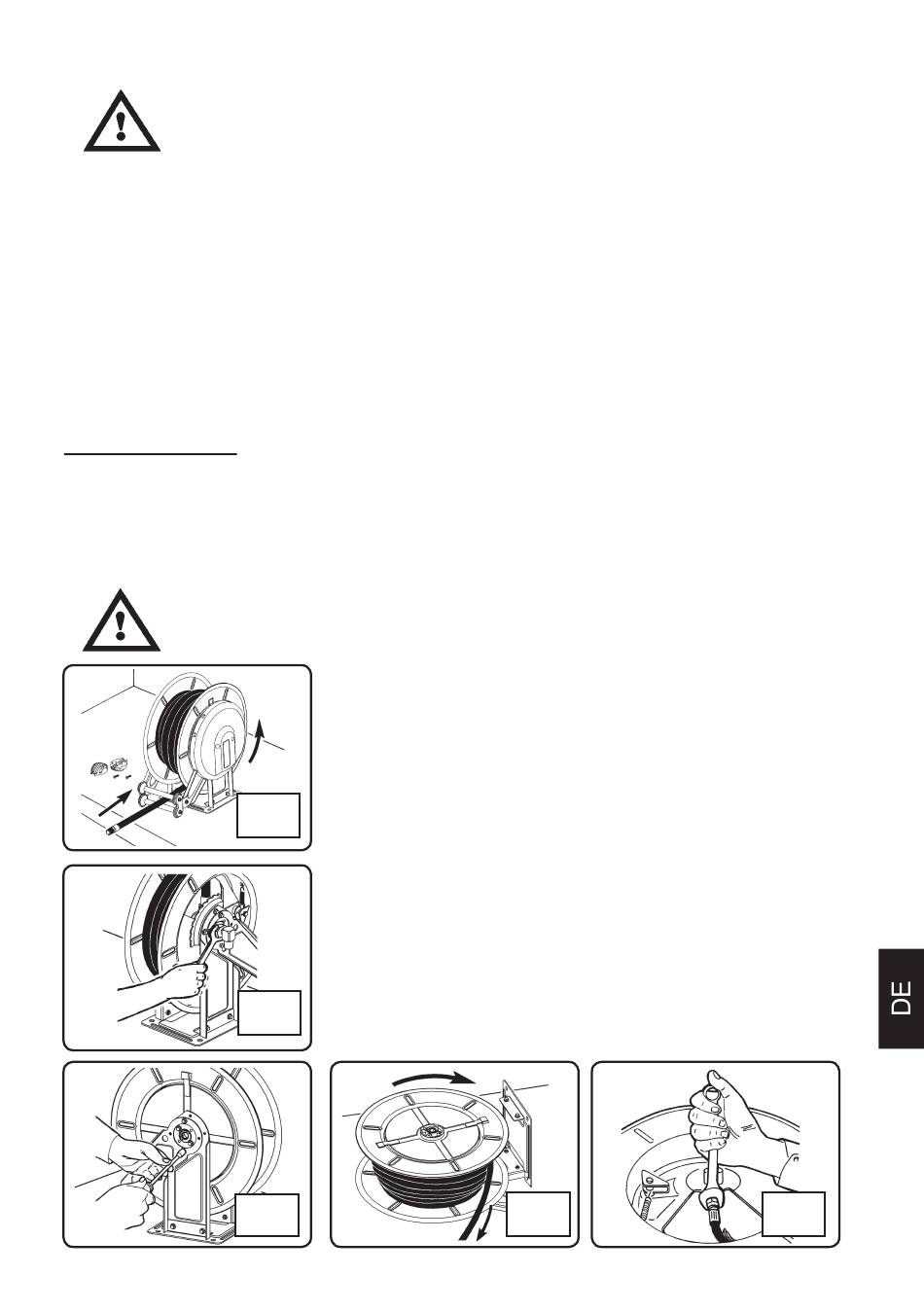

11 - AUSWECHSLUNG DES SCHLAUCHES
ACHTUNG! Aus Sichereitsgründen dürfen die Schlauchauswechselar-
beiten nur auf einer Werkbank vorgenommen werden.
10 - WARTUNG
Den Schlauch nur mit einem gleichdimensionalen oder mit
gleichen Eigenschaften ersetzen.
11.1)
langsam entspannen, bis die Feder ganz entspannt ist.
11.2) Die Drehkupplung losschrauben.
10.3) Abschrauben die Schrauben der nabe zu Feder.
11.1
11.4) Die Flanke auf der Federseite mit einem 10-mm-
Schlüssel entnehmen und den Schlauch ganz von der
Trommel abrollen.
11.5) Die Trommel entnehmen, den inneren Steg mit einem
entsprechenden Schlüssel losschrauben und den neu-
en Schlauch einsetzen.
11.6) Den Schlauchaufroller wieden einbauen - hierzu in um-
gekehrter Ausbaureihenfolge vorgehen. Die Träger und
11.2
die Raste schmieren, wenn nötig.
11.7) Wie bei Kapitel 7 Punkt 7.2 weiterfahren.
11.3
Den Gummistopper entfernen und den Schlauch
11.4
- 25 -
