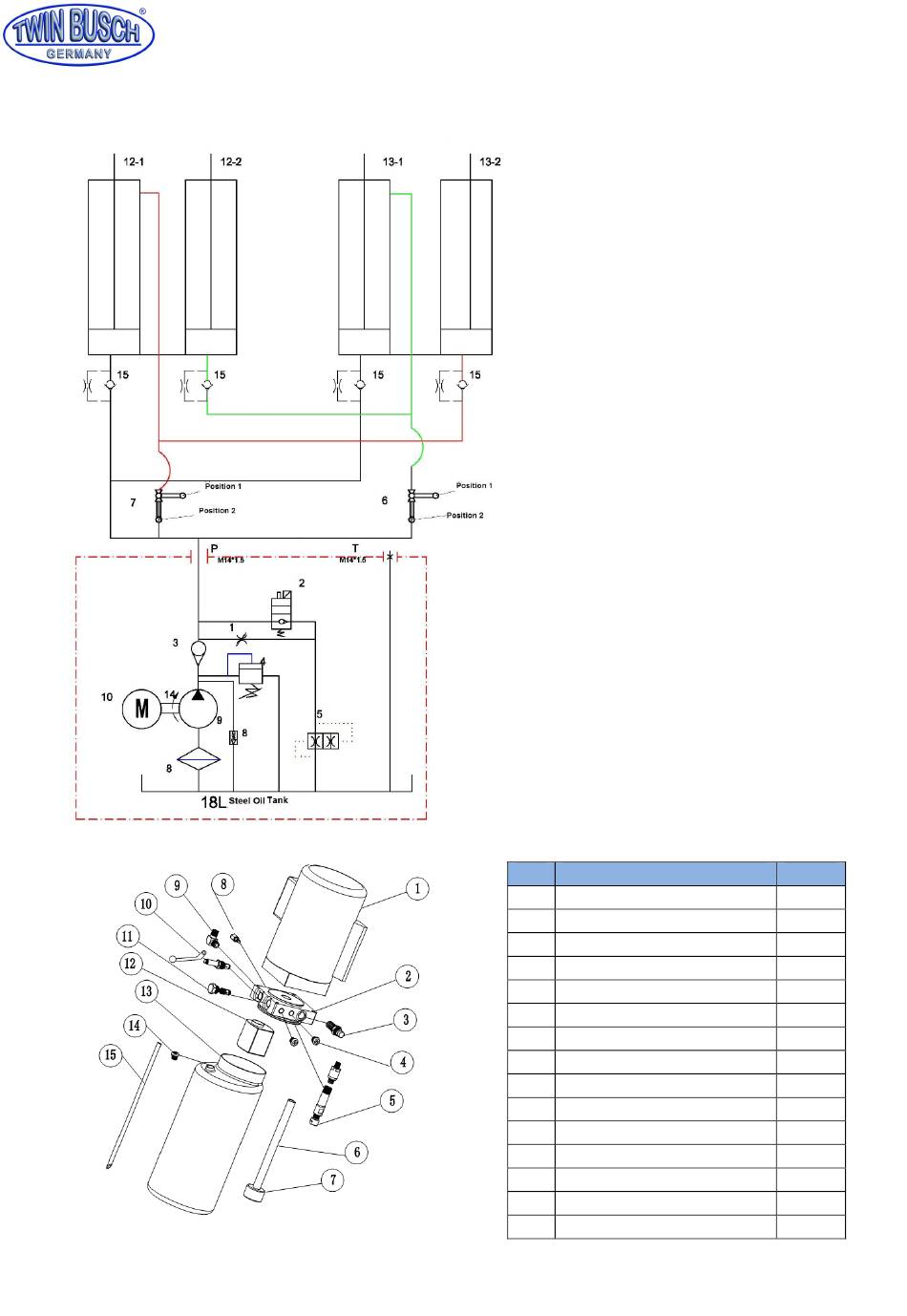

13.4 Hydrauliksystem
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch Doppelscherenhebebühne TWS3-19E / TWS3-19E-G
1. Notablassventil
2. Elektromagn. Ablassventil
3. Überlaufventil
4. Drosselklappe absenken
5. Kugelhahn zur Ölergänzung
6. Kugelhahn zur Ölergänzung
7. Dämpfungsventil
8. Zahnradpumpe
9. Motor der Ölpumpe
10. Ölfilter
S/N
Name
1 Motor
2 Hydraulikblock
3 Überdruckventil
4 Verschlussschraube
5 Druckregelventil
6 Öl-Ansaugrohr
7 Ölfilter
8 Drosselventil
9 Anschlussverbindung
10 Elektromagn. Ablassventil
11 Ein-Weg-Ventil
12 Getriebepumpe
13 Kunststoff Öl-Tank
14 Öl-Tank Verschlussstopfen
15 Öl-Rückführungsleitung
Anzahl
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
