8.3 Aufbauanleitung
1) Entfernen Sie die Verpackungsfolien, in denen die Plattform eingewickelt ist. Achten Sie auf lose
verpackte Teile. Lesen und verstehen Sie die Bedienungsanleitung bevor Sie fortfahren.

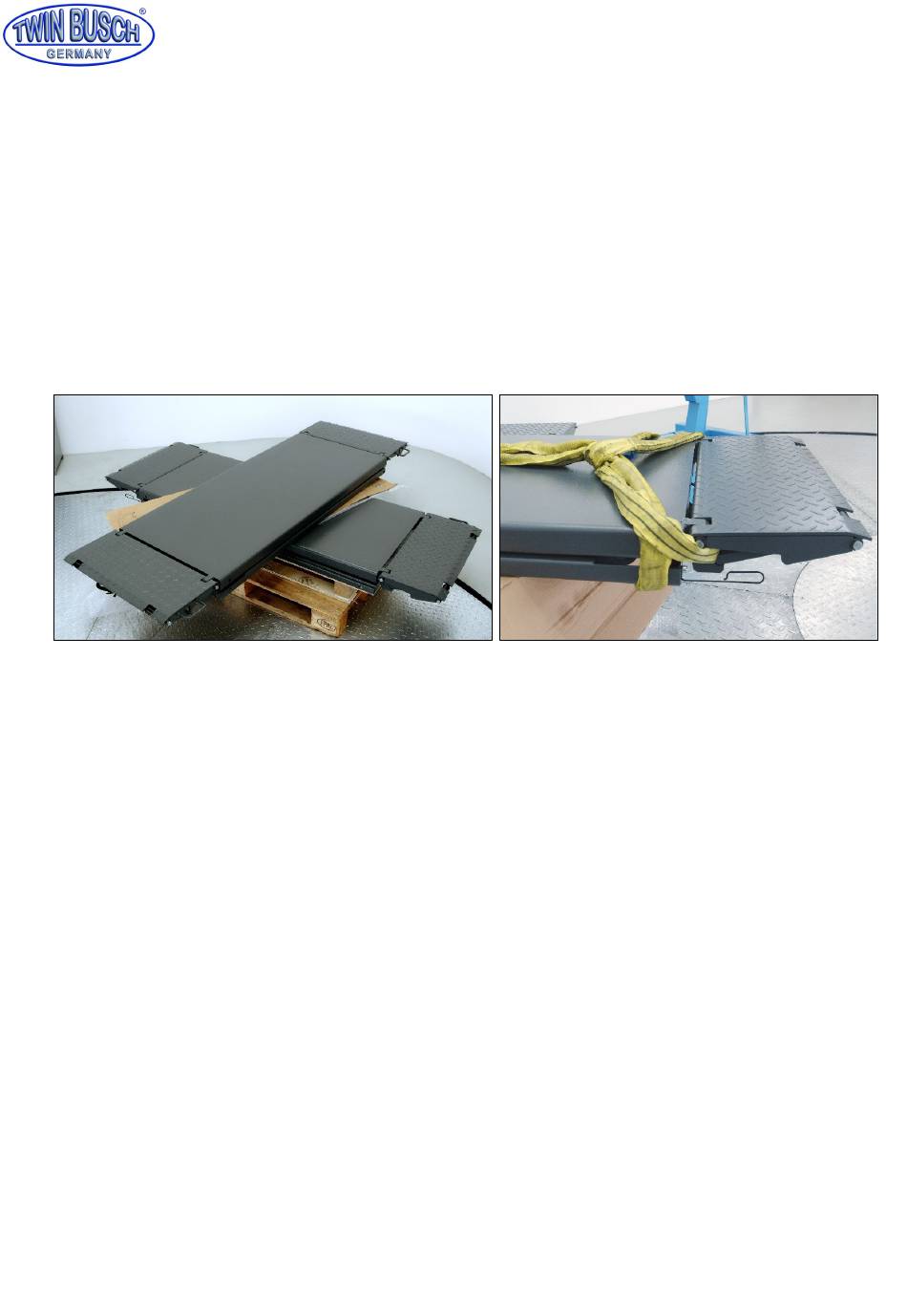

2) Heben Sie die obere Plattform mit einem Gabelstapler oder Motorkran und 2 Hebebändern an. Heben
Sie dann die Plattform auf den gewünschten Installationsort (siehe folgende Abbildungen). Entfernen Sie
die Schrauben, mit denen die untere Plattform und die Palette befestigt sind und bringen Sie sie auf die
gleiche Weise wie die obere Plattform zum Installationsort.
Achtung: Stellen Sie vor dem Heben sicher, dass die Schläuche und Kabel vor Beschädigungen geschützt sind.
Die Plattform muss während des Hebevorgangs gesichert werden.
2) Schließen Sie die Ölschläuche an. Es muss darauf geachtet werden, dass alle Anschlüsse sicher
festgezogen sind und sicher sitzen. (siehe Hydraulikschaltplan)
Wenn die Schlaucharmaturen nicht richtig angezogen sind, tritt eine starke Undichtigkeit auf.
3) Verbinden Sie zunächst die Hydraulikschläuche zwischen den beiden Fahrbahnen. Verbinden Sie dann
die beiden Hydraulikschläuche von der Hauptplattform mit den am Hydraulikblock im Schaltschrank
verbliebenen Anschlüssen. Die Hydraulikschläuche werden durch die Löcher am Boden der
Bedieneinheit in den Schrank eingeführt.
Achtung: Verunreinigen Sie die Hydraulikkomponenten während des Anschlusses nicht.
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch Doppelscherenhebebühne TWS3-19E / TWS3-19E-G
Seite | 8
