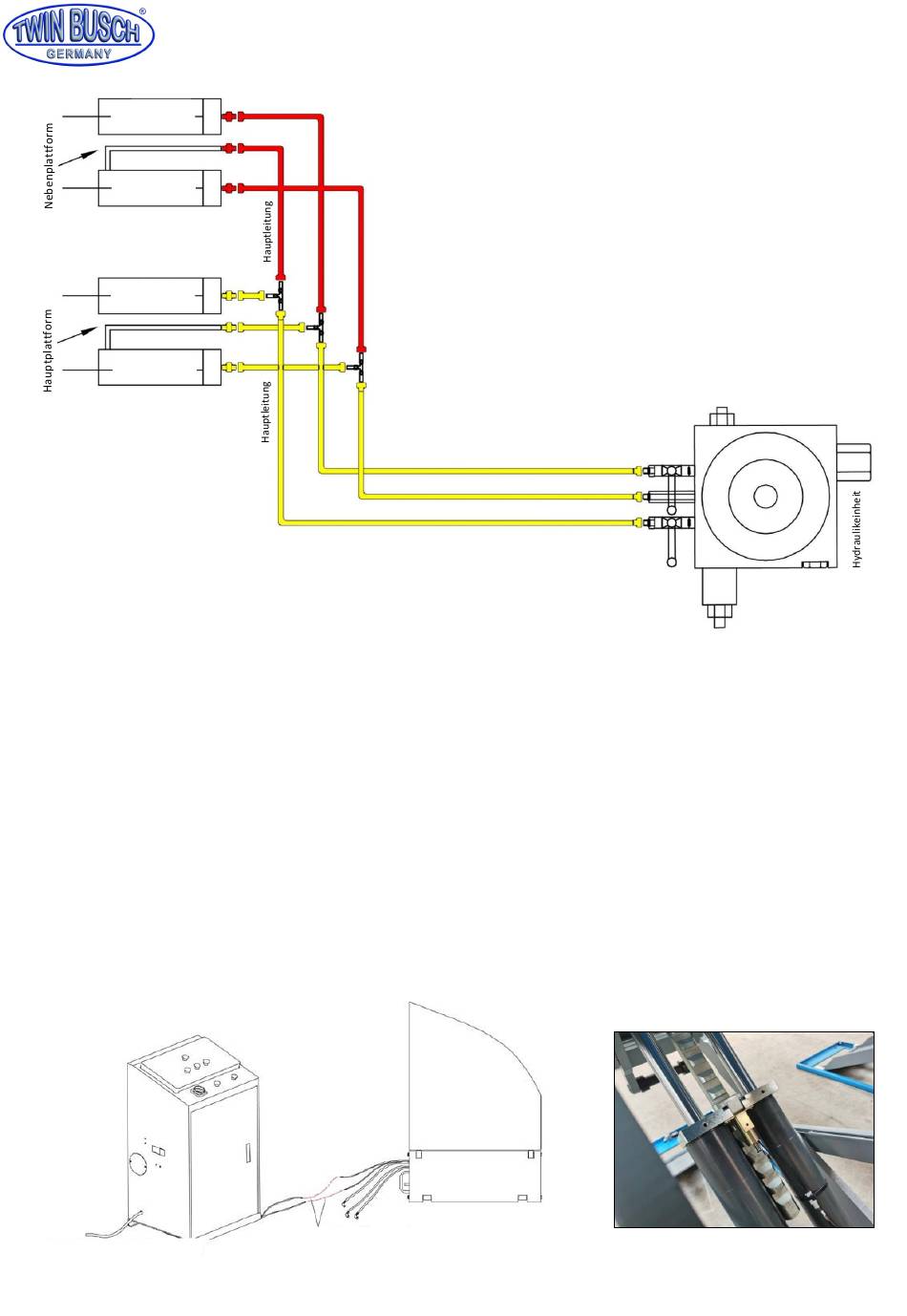

Zylinder
Zylinder
Zylinder
Zylinder
4) Schließen Sie das elektrische System an. Diese Arbeit muss von einem qualifizierten Elektrotechniker
ausgeführt werden!
Anforderungen an das Stromversorgungskabel des Installationsortes: mindestens 2,5 mm² Draht für
3 Ph Strom und 4,0 mm² Draht für 1 Ph Strom.
•
Beziehen Sie sich bei der Installation oder Reparaturen des elektrischen Systems auf den
Elektronikschaltplan im Anhang.
•
Schließen Sie die Kabelstecker der Endschalter zum Anheben und Absenken an.
•
Schließen Sie das Stromversorgungskabel an eine externe Stromversorgung an.
(Wenn sich die Hebebühne bei dreiphasiger Stromversorgung nicht anhebt und der Motor
möglicherweise in die falsche Richtung dreht, tauschen Sie in diesem Fall die Phasen U, V im
Schaltschrank aus.)
•
Die elektromagnetische Verriegelung der Sicherheitsrasten wird wie im Elektroschaltplan
angeschlossen.
Stromversorgungskabel
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch Doppelscherenhebebühne TWS3-19E / TWS3-19E-G
Hauptplattform
Verbindungen der Endschalter
(Heben und Senken)
Nivellierleitung 2
Hauptleitung
Nivellierleitung 1
Abbildung: Verriegelung der Sicherheitsrasten
Seite | 9
