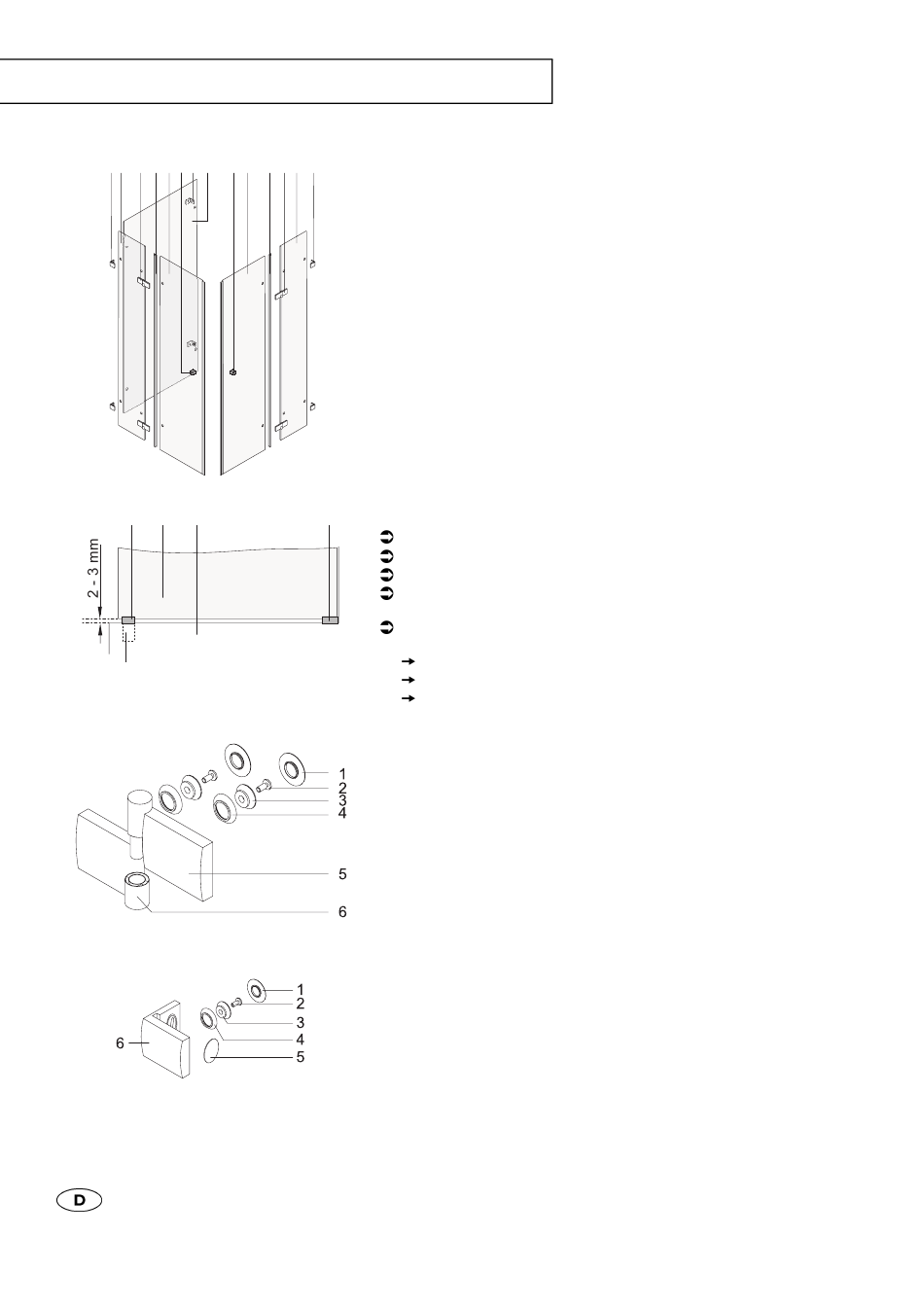

MONTAGE DER DUSCHE
1 2
3 4
5
6
7 8
6
1
2
3
5
6
5
4
3
8
7
Legende Drei Seiten rechts
1. Glas/Glas-Winkel
2. Festteil zur Glasmontage
3. Scharnier
4. h-Profil
5. Tür
6. Griff
7. Wandwinkel
8. Festteil zur Wandmontage
4
Buchsenkappe montieren
Buchsenkappe 1 innen mit Seifenlauge benetzen.
Buchsenkappe 1 auf Buchsendichtung mit Aluminiumkern 5 stecken.
Festteil in Buchsenkappe und Futterstück 4 der Duschwanne stellen.
Zwischen Festteilunterkante und Wannenrand einen Abstand von
2 - 3 mm Abstand einhalten.
Bei Bedarf mit Unterlegscheiben zwischen Buchsenkappe und
Duschwanne ausgleichen.
Buchsenkappe abziehen.
Unterlegscheibe auf Buchsendichtung mit Aluminiumkern legen.
Buchsenkappe in Buchsendichtung mit Aluminiumkern stecken.
Legende Scharniere:
1. Schraubkappe
2. Klemmschraube
3. Konus
4. Ring
5. Bolzenseite Scharnier
6. Aufnahmeseite Scharnier
Legende Wandwinkel:
1. Schraubkappe
2. Klemmschraube
3. Konus
4. Ring
5. Clipskappe
6. Wandwinkel
