MONTAGE DER DUSCHE
A
10

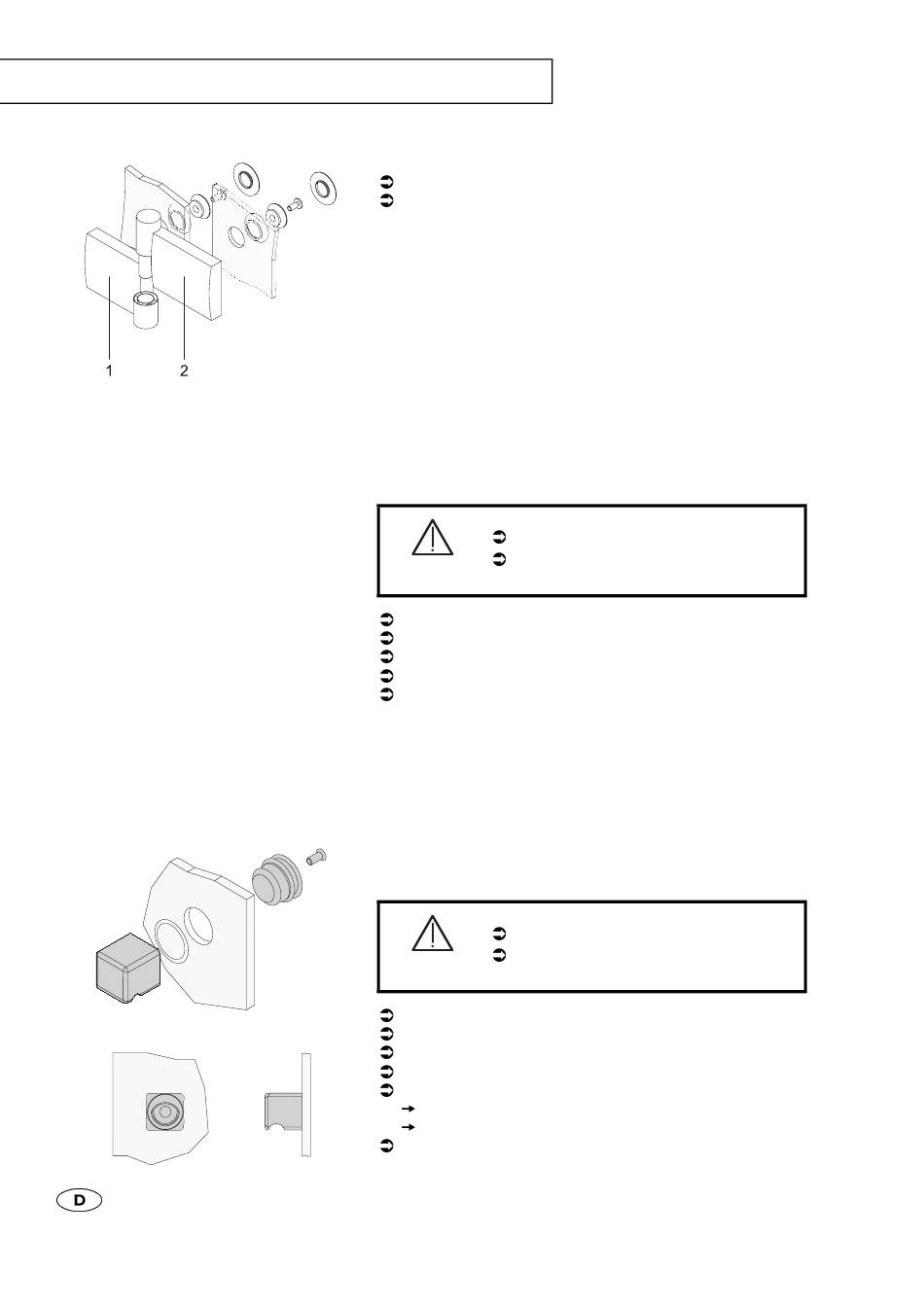

Scharniere montieren
Bolzenseite der Scharniere 2 lochmittig an Tür montieren.
Aufnahmeseite der Scharniere 1 lochmittig an Festteil montieren.
Hinweis
Bei den Varianten Eckeinstieg und Drei Seiten die Arbeiten jeweils an bei-
den Festteilen und Türen ausführen.
Türen montieren und ausrichten
Vorsicht
Tür in Scharnier am Festteil hängen.
Tür mittels Exzenter im Scharnier ausrichten.
Sicherstellen, dass Tür und Seitenteil oben bündig sind.
Prüfen, ob Türen korrekt schließen und ggf. erneut ausrichten.
Kantenschutz entfernen.
Hinweis
Bei den Varianten Eckeinstieg und Drei Seiten die Arbeiten jeweils an bei-
den Türen ausführen.
Hinweis
Korrekt anliegende Magnetleiste gewährleistet größtmögliche Dichtheit.
Griffe montieren
Vorsicht
Griffinnenteil von innen in die Bohrung der Tür stecken.
B
Dichtring von außen auf Griffinnenteil schieben.
Griffoberteil auf Griffinnenteil schieben.
Griff von innen mit mitgelieferter Schraube verschrauben.
Griff wie folgt ausrichten:
A = Innen: Grifftaschenkante oben
B = Außen: Mulde unten
Schraube des Griffs festziehen.
Glas platzt ab!
Tür vorsichtig in Scharnier einsetzen.
Sicherstellen, dass die Tür nicht auf die Duschwanne
fällt.
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffinnen-
teil liegt.
