4. Entfernen Sie das Kühlgehäuse.
Schritte
1. Ziehen Sie den Riegel zurück und trennen Sie das Bedienfeldkabel vom Anschluss auf der Systemplatine.
2. Entfernen Sie mit einem Kreuzschlitzschraubenzieher (Größe 1) die Schrauben, mit denen das Bedienfeld und die Kabelführung am
System befestigt sind, um die Kabelabdeckung zu entfernen.
3. Halten Sie die Systemsteuerung und Kabelführung an den Rändern an und entfernen Sie das Bedienfeld und Kabelführung aus dem
System heraus.

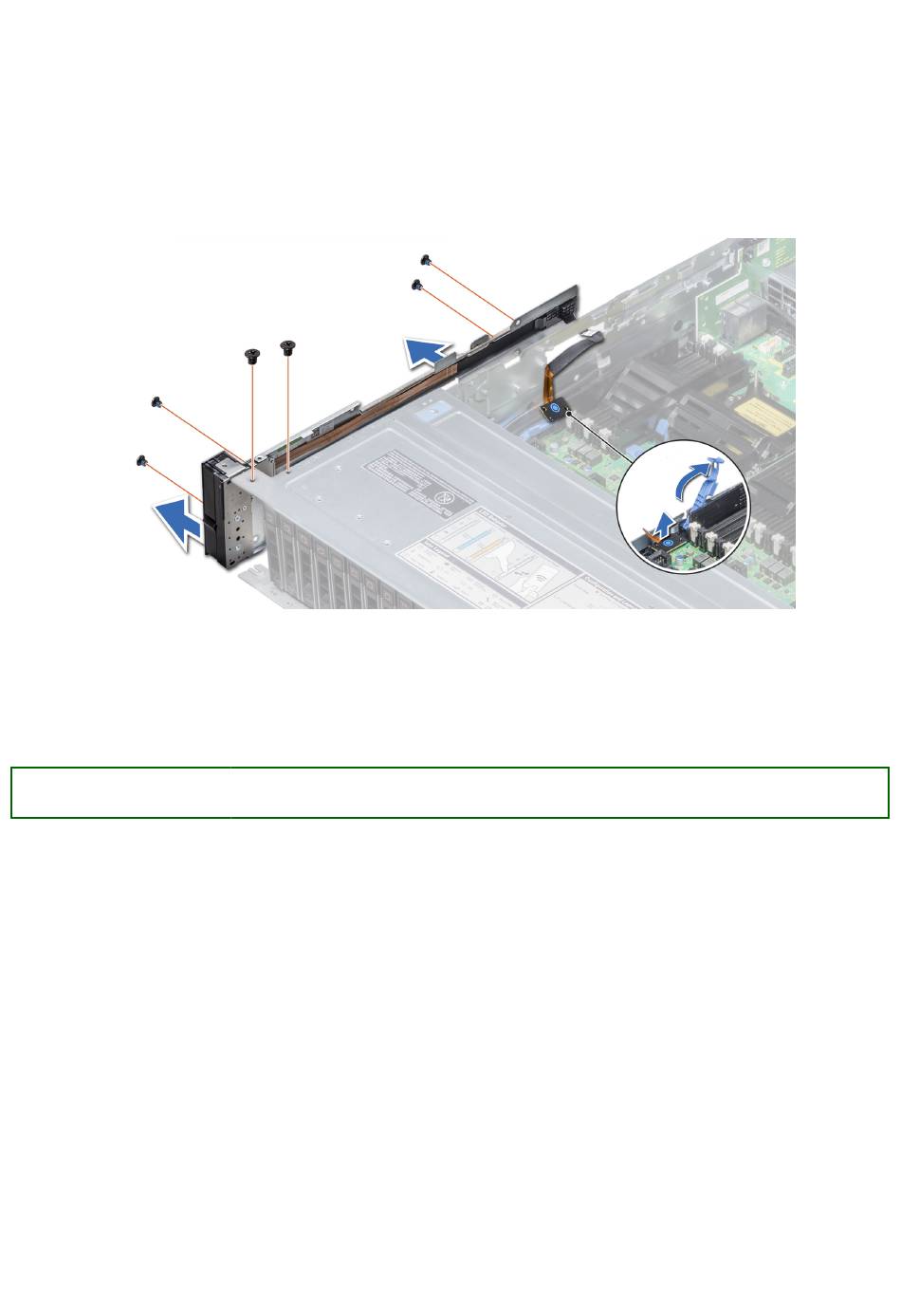

Abbildung 137. Entfernen des linken Bedienfelds
Nächste Schritte

Installieren des linken Bedienfelds

Identifier
Version
Status
Installieren des linken Bedienfelds
Voraussetzungen
Befolgen Sie die in den Sicherheitshinweisen
Schritte
1. Verlegen Sie das Bedienfeldkabel durch die Seitenwand des Systems.
2. Richten Sie die linke Bedienfeldbaugruppe an dem Bedienfeldsteckplatz am System aus und setzen Sie sie dann in diesen Steckplatz
ein.
3. Verbinden Sie das Bedienfeldkabel mit dem Anschluss auf der Systemplatine und befestigen Sie ihn mit Kabelklemme.
4. Bringen Sie mit einem Kreuzschlitzschraubenzieher (Größe 1) die Schrauben an, mit denen das Bedienfeld und die Kabelführung am
System befestigt wird.
156 Installieren und Entfernen von Systemkomponenten
GUID-0C8884C1-B427-4423-8869-159A060FC86E
1
Translation Validated
aufgeführten Sicherheitshinweise.
