Rückwandplatine
Identifier
Version
Status
Details der Rückwandplatine
Nachfolgend sind die Rückwandplatinen, die vom PowerEdge R740 unterstützt werden, entsprechend Ihrer Systemkonfiguration
aufgeführt:
Tabelle 28. Unterstützte Rückwandplatinen für PowerEdge R740-Systeme.
System-
PowerEdge R740

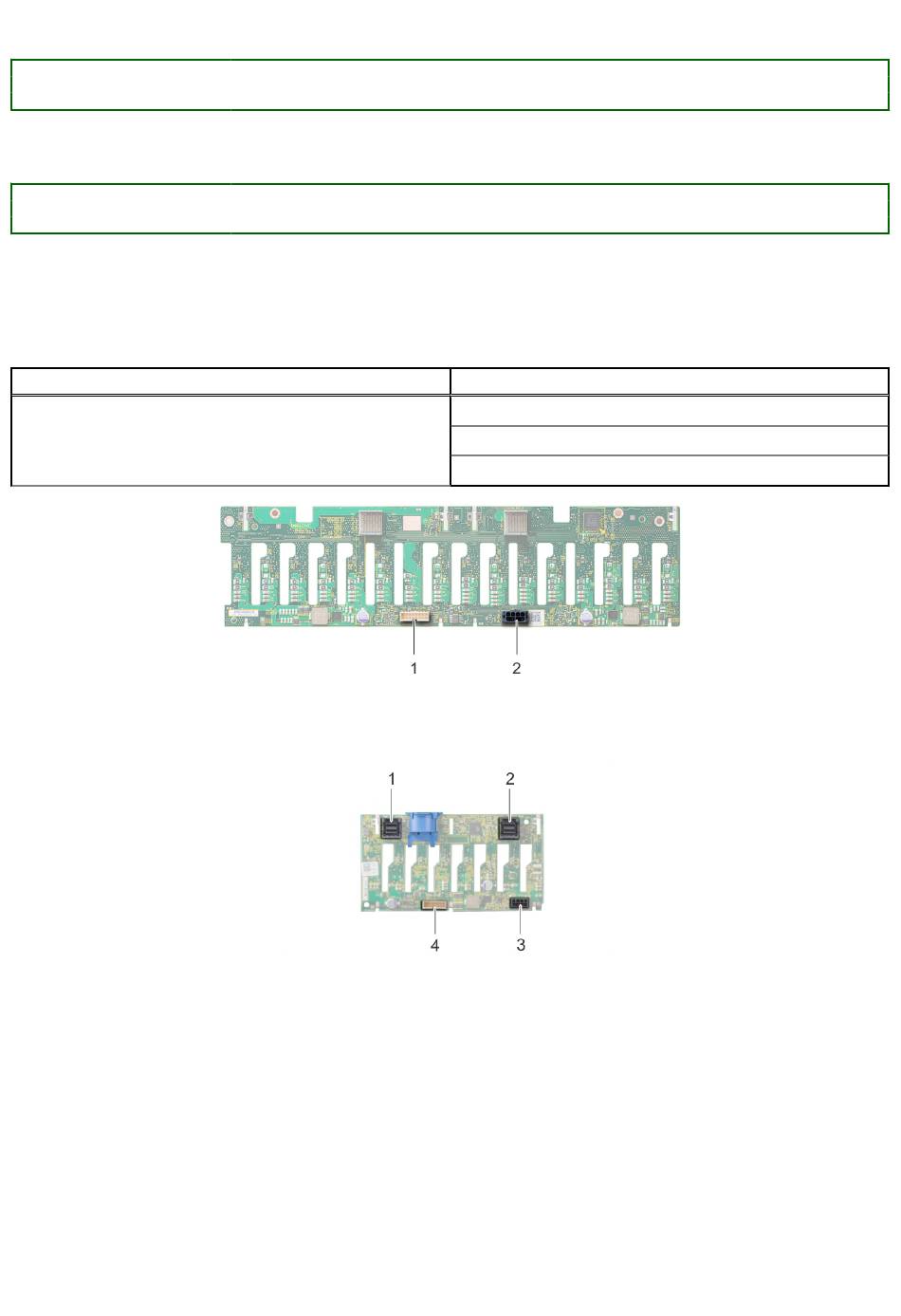

Abbildung 108. Rückansicht der 16 x 2,5-Zoll-Laufwerksrückwandplatine
1. Signalanschluss (J_BP_SIG)
2. Netzanschluss (BP_PWR)
Abbildung 109. Rückansicht der 8 x 2,5-Zoll-Laufwerksrückwandplatine
1. SAS-Anschluss (BP SAS B)
3. Netzanschluss (BP_PWR)
GUID-1F2CBD81-5D8A-441B-881E-850BB7B1C21F
1
Translation Validated
GUID-92FCAF7D-9297-4865-A0EF-545E5B8FFE2C
1
Translation Validated
Unterstützte Rückwandplatinen
2,5 Zoll (x16) SAS/SATA-Rückwandplatine oder
2,5 Zoll (x8) SAS/SATA-Rückwandplatine oder
3,5-Zoll-SAS/SATA-Rückwandplatine (x8)
2. SAS-Anschluss (BP SAS A)
4. Signalanschluss (J_BP_SIG)
Installieren und Entfernen von Systemkomponenten 127
