Installieren Des Usb 3.0-Moduls - Dell EMC PowerEdge R740 Installations- Und Servicehandbuch

Schritte
1. Trennen Sie die Kabel von der Systemplatine.
2. Lösen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 2) die Schraube am USB 3.0-Modul.
3. Schieben Sie das USB 3.0-Modul aus dem System.

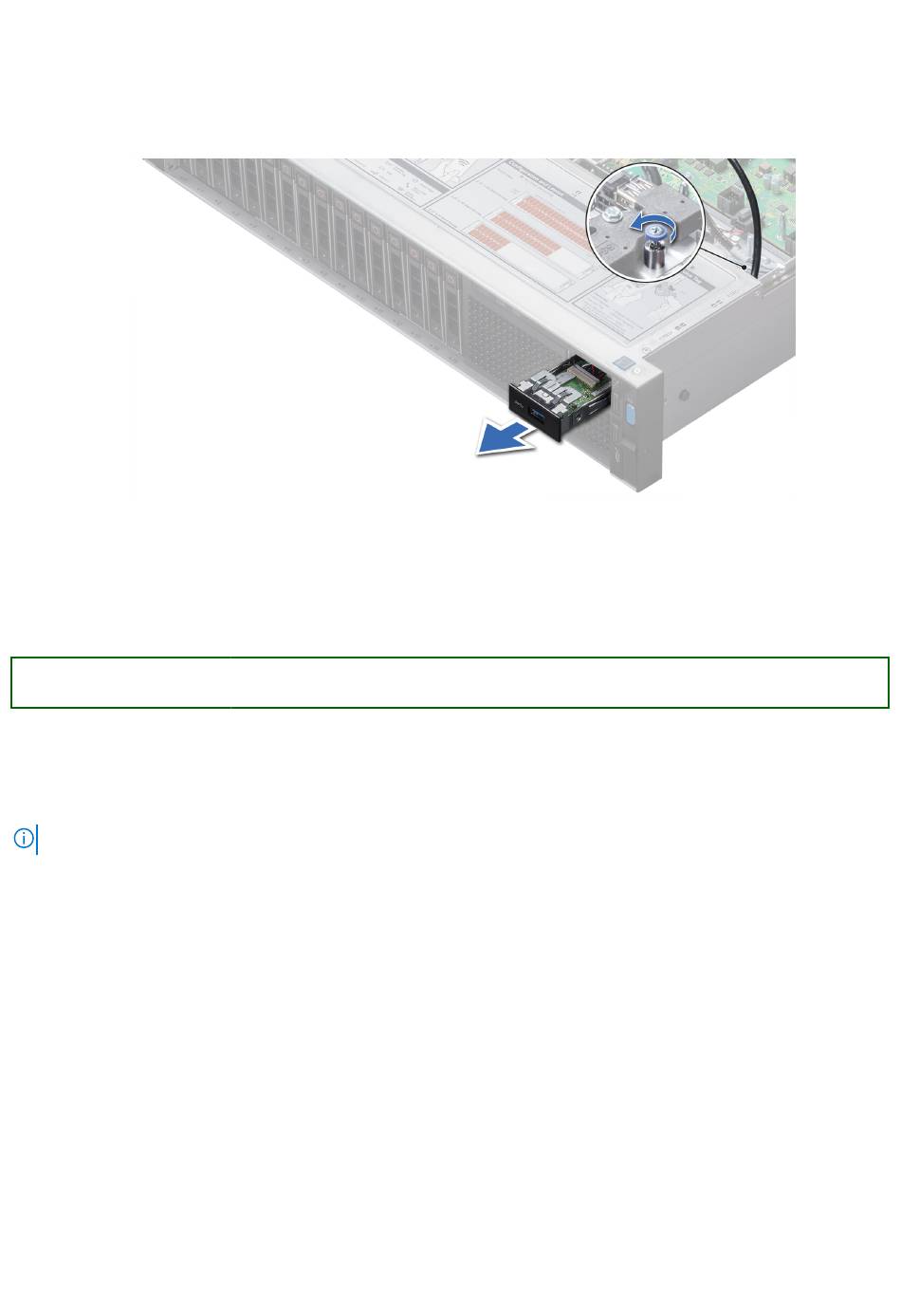

Abbildung 122. Entfernen des USB 3.0-Moduls
Nächste Schritte
Bauen Sie das USB 3.0-Modul
Identifier
Version
Status

Installieren des USB 3.0-Moduls

Voraussetzungen
Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
ANMERKUNG: Die Position des USB 3.0-Moduls kann je nach Konfiguration des Systems unterschiedlich sein.
Schritte
1. Führen Sie das Strom- und das USB-Kabel am USB 3.0-Modul durch den Steckplatz des USB 3.0-Moduls an der Frontblende.
2. Setzen Sie das USB 3.0-Modul in den Steckplatz an der Frontblende ein.
3. Richten Sie die Schrauben am Modul an den Schraubenbohrungen auf dem System aus.
4. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher (Größe 2) fest, um das Modul am System zu befestigen.
5. Führen Sie das USB-Kabel zum internen USB-Port und stecken Sie es ein. Verbinden Sie das Kabel der Stromversorgung mit dem
Netzanschluss 3 der Rückwandplatine auf der Systemplatine.
Um den Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt
ein.
GUID-74047F42-7970-4446-AC04-26CC90D00957
1
Translation Validated
Jumper und Anschlüsse auf der
Installieren und Entfernen von Systemkomponenten
Systemplatine.
137
