Dell EMC PowerEdge R740 Technische Daten
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge R740:
- Handbuch (194 Seiten) ,
- Installations- und servicehandbuch (189 Seiten) ,
- Technisches handbuch (56 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R740
Inhaltszusammenfassung für Dell EMC PowerEdge R740
- Seite 1 Dell EMC PowerEdge R740 Technische Daten Vorschriftenmodell: E38S Series Vorschriftentyp: E38S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Erweiterte Betriebstemperatur..........................16 Partikel- und gasförmige Verschmutzung - Technische Daten................18 3 Dokumentationsangebot..........................20 4 Wie Sie Hilfe bekommen..........................22 Kontaktaufnahme mit Dell EMC.............................22 Feedback zur Dokumentation............................22 Zugriff auf Systeminformationen mithilfe von QRL..................... 22 Quick Resource Locator (QRL) für das PowerEdge R740xd-System..............23 Automatischer Support über SupportAssist.........................23... -
Seite 4: Poweredge R740-System - Übersicht

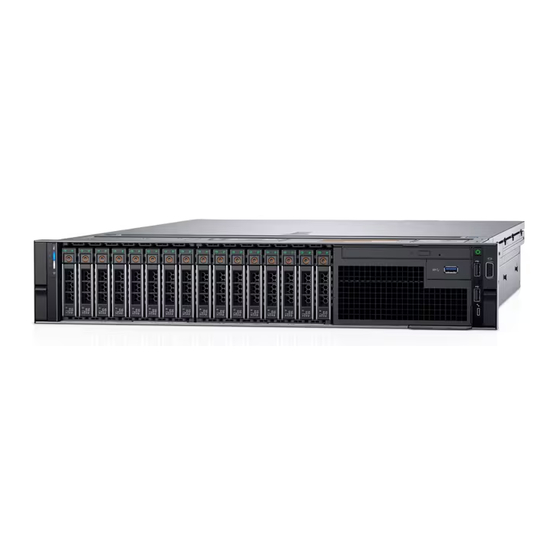

PowerEdge R740-System - Übersicht Das PowerEdge R740-System ist ein 2U-Rack-Server, der maximal Folgendes unterstützt: • Zwei skalierbare Intel Xeon-Prozessoren • 24 DIMM-Steckplätze • Zwei Gleichstrom- oder Wechselstromnetzteile • 16 SAS-, SATA-, Nearline-SAS-Festplattenlaufwerke oder SSDs. Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt Technische Daten. -
Seite 5: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Abmessungen des Systems • Gehäusegewicht • Prozessor – Technische Daten • Unterstützte Betriebssysteme • PSU – Technische Daten • Technische Daten der Systembatterie •... -
Seite 6: Gehäusegewicht
Abbildung 1. Die Gehäuseabmessungen des PowerEdge R740-Systems Tabelle 1. Abmessungen System- Za (mit Za (ohne Blende) Blende) PowerEdge R740 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 Zoll) (26,72 Zoll) (28,17 Zoll) (18,98 Zoll) (17,09 Zoll) (1,41 Zoll) (0,87 Zoll) -
Seite 7: Prozessor - Technische Daten
Red Hat Enterprise Linux SUSE Linux Enterprise Server VMware ESXi Weitere Informationen zu spezifischen Versionen und Ergänzungen finden Sie unter www.dell.com/support/home/Drivers/SupportedOS/ poweredge-r740. PSU – Technische Daten Das PowerEdge R740-System unterstützt bis zu zwei Wechselstrom- oder Gleichstrom-Netzteile (PSUs). Tabelle 3. PSU – Technische Daten... -
Seite 8: Technische Daten Der Systembatterie
Netzteil Klasse Wärmeabgabe Frequency Spannung Hochspannu Lowline Gleichs Strom (maximal) (Speichert 100-140 V trom aktrate) 200-240 V (DC) k. A. 2891 BTU/h k. A. 240 V Gleichstrom, 750 W 4,5 A autom. Bereichseinstellung 1100 W Platin 4100 BTU/h 50/60 Hz 100-240 V 1100 W 1050 W... -
Seite 9: Erweiterungsbus - Technische Daten
Erweiterungsbus – Technische Daten Das PowerEdge R740-System unterstützt bis zu acht PCI express (PCIe)-Erweiterungskarten der 3. Generation, die mithilfe von Erweiterungskarten-Risern auf der Systemplatine installiert werden können. Die folgende Tabelle enthält detaillierte Informationen zu den technischen Daten der Erweiterungskarten-Riser: Tabelle 4. Erweiterungskarten-Riser-Konfigurationen Erweiterungska PCIe-Steckplätze Höhe... - Seite 10 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe und Länge) Riser 3 (Höhe Riser und Baulänge) und Länge) Steckplatz 3: x8- Prozessor 1 Steckplatz voller Bauhöhe und halber Baulänge...
-
Seite 11: Arbeitsspeicher - Technische Daten
Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe und Länge) Riser 3 (Höhe Riser und Baulänge) und Länge) Steckplatz 2: x8 Prozessor 1 Steckplatz 5: x8 Prozessor 2 Steckplatz 8: x16 Prozessor mit voller... -
Seite 12: Speicher-Controller - Technische Daten
Einzelprozessor Zwei Prozessoren Speichermodulso DIMM- DIMM- DIMM-Rank RAM (Minimum) RAM (Maximum) ckel Kapazität (Minimum) (Maximum) Zweifach 32 GB 32 GB 384 GB 64 GB 768 GB Zweifach 64 GB 64 GB 768 GB 128 GB 1536 GB 16 GB Nicht Nicht RDIMM: 192 GB RDIMM: 384 GB... -
Seite 13: Laufwerke
Laufwerke Das PowerEdge R740-System unterstützt SAS-, SATA- oder Nearline-SAS-Festplattenlaufwerke. Tabelle 7. Unterstützte Festplattenoptionen für das PowerEdge R740 System Laufwerke Unterstützte Konfiguration Acht Laufwerke System Bis zu acht hot-swap-fähige 3,5 -Zoll- oder 2,5 - Zoll-Festplatten (SAS, SATA oder Nearline-SAS) vorne zugängliche Laufwerke in den Steckplätzen 0 bis 7 16 Laufwerke System Bis zu 16 2,5 - Zoll-Festplatten (SAS, SATA oder Nearline-SAS) vorne... -
Seite 14: Vga-Ports
VFlash und die IDSDM Das IDSDM- /v Flash-Karte Kernstück auf der Rückseite des Systems, in einem Dell proprietären Steckplatz. IDSDM- /v Flash-Karte unterstützt drei Mikro-SD-Karten (zwei Karten für IDSDM und eine Karte für vFlash). Mikro-SD-Karten Kapazität für IDSDM sind 16/32/64 GB während für vFlash der microSD-Karte Kapazität ist 16 GB. -
Seite 15: Umgebungsbedingungen
Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu den Umgebungszertifizierungen finden Sie im Datenblatt zur Produktumgebung unter den Handbüchern und Dokumenten auf www.dell.com/poweredgemanuals. Tabelle 9. Temperatur – Technische Daten Temperatur Technische Daten Speicher -40° C bis 65 °C (-40 °F bis 149° F) Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) -
Seite 16: Standardbetriebstemperatur
Tabelle 14. Herabstufung der Betriebstemperatur - Technische Daten Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Maximale Temperatur verringert sich um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß). 35 °C bis 40 °C (95 °F bis 104 °F) Maximale Temperatur verringert sich um 1 °C/175 m (1 °F/319 Fuß) oberhalb von 950 m (3.117 Fuß). -
Seite 17: Beschränkungen Für Die Erweiterte Betriebstemperatur
Prozessor mit 150 W/8 Kernen, 165 W/12 Kernen oder höherer Wattleistung [Thermal Design Power (TDP) >165 W] wird nicht unterstützt. • Ein redundantes Netzteil ist erforderlich. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • PCIe SSD wird nicht unterstützt. • NVDIMM-Ns werden nicht unterstützt. -
Seite 18: Partikel- Und Gasförmige Verschmutzung - Technische Daten
Tabelle 18. Auf der Konfiguration basierende Einschränkungen der Umgebungstemperatur System- Vordere Thermal Design Prozessorkühlkör Lüftertyp Umgebungstemp Rückwandplatine Power (TDP) für eratureinschränk den Prozessor PowerEdge 8 x 3,5-Zoll-SAS/ 150 W/8 Kerne, Hohe Leistung in Hochleistungslüft ≥1 Doppelte 30 °C R740 SATA 165 W/12 Kerne, Breite/einfache 200 W, 205 W... - Seite 19 Tabelle 20. Gasförmige Verschmutzung – Technische Daten Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate <300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013. Silber-Kupon-Korrosionsrate <200 Å/Monat gemäß ANSI/ISA71.04-2013. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. Technische Daten...
-
Seite 20: Dokumentationsangebot
So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion. - Seite 21 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung www.dell.com/openmanagemanuals...
-
Seite 22: Wie Sie Hilfe Bekommen
Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Rufen Sie www.dell.com/support/home... -
Seite 23: Quick Resource Locator (Qrl) Für Das Poweredge R740Xd-System
übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •... -
Seite 24: Informationen Zum Recycling Oder Zum Service Am Ende Der Nutzungsdauer
Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer Für dieses Produkt werden in bestimmten Ländern Rücknahme- und Recycling-Services angeboten. Wenn Sie Systemkomponenten entsorgen möchten: Besuchen Sie www.dell.com/recyclingworldwide und wählen Sie das gewünschte Land aus. Wie Sie Hilfe bekommen...
