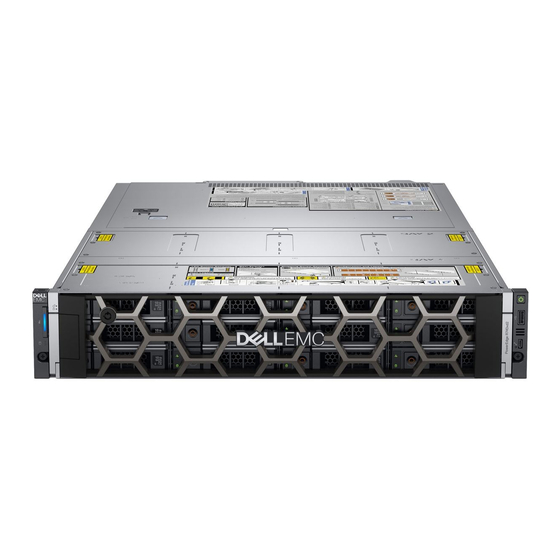

Dell EMC PowerEdge R740xd2
Installations- und Service-Handbuch
Vorschriftenmodell: E56S Series
Vorschriftentyp: E56S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R740xd2

Inhaltszusammenfassung für Dell EMC PowerEdge R740xd2

  • Seite 1 Dell EMC PowerEdge R740xd2 Installations- und Service-Handbuch Vorschriftenmodell: E56S Series Vorschriftentyp: E56S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 - 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Über dieses Dokument........................8 2 Übersicht über das Dell EMC PowerEdge R740xd2-System..............9 Frontansicht des Systems..............................9 Bedienfelder..................................10 Rückansicht des Systems..............................10 Das Systeminnere.................................12 Ausfindigmachen des Informationsschilds Ihres Systems....................14 Aufkleber mit Systeminformationen..........................15 3 Anfängliche Systemeinrichtung und Erstkonfiguration..............18 Einrichten Ihres Systems..............................18...
  • Seite 4 Systemabdeckung................................49 Systemabdeckung entfernen............................49 Systemabdeckung anbringen............................50 Luftstromverkleidung................................51 Entfernen des Kühlgehäuses............................51 Luftstromverkleidung einbauen........................... 53 Interner PERC-Riser................................54 Entfernen des internen PERC-Risers......................... 54 Installieren des internen PERC-Risers........................56 Entfernen der PERC-Karte aus dem internen PERC-Riser..................57 Einsetzen der PERC-Karte in den internen PERC-Riser..................58 Lüfter....................................
  • Seite 5 Kabelführung..................................90 Systemspeicher..................................91 Richtlinien für Systemspeicher............................. 91 Allgemeine Richtlinien zur Installation von Speichermodulen...................92 Betriebsartspezifische Richtlinien..........................93 Entfernen eines Speichermoduls..........................96 Installieren eines Speichermoduls..........................97 Prozessor und Kühlkörper..............................98 Entfernen des Prozessor- und Kühlkörpermoduls....................98 Entfernen des Prozessors............................99 Einbauen des Prozessors............................. 101 Installieren eines Prozessor- und Kühlkörpermoduls....................
  • Seite 6 Upgrade des Trusted Platform Module........................146 Initialisieren des TPM für BitLocker-Benutzer......................147 Initialisieren des TPM 1.2 für TXT-Benutzer......................147 Initialisieren des TPM 2.0 für TXT-Benutzer......................148 Kabelkettenbaugruppe..............................148 Entfernen der Kabelkettenbaugruppe........................148 Einbauen der Kabelkettenbaugruppe......................... 151 Bedienfeld................................... 154 Entfernen des linken Bedienfelds..........................154 Installieren des linken Bedienfelds..........................155 Entfernen des rechten Bedienfelds...........................
  • Seite 7 9 Wie Sie Hilfe bekommen......................181 Informationen zum Recycling oder End-of-Life-Service....................181 Kontaktaufnahme mit Dell..............................181 Zugriff auf Systeminformationen mithilfe von QRL....................... 181 Quick Resource Locator für das Dell EMC PowerEdge R740xd2-System............182 Automatische Unterstützung mit SupportAssist......................182 10 Dokumentationsangebot......................183 Inhaltsverzeichnis...

  • Seite 8: Über Dieses Dokument

    Über dieses Dokument Mit diesem Dokument erhalten Sie eine Übersicht über das System, Informationen zur Installation und dem Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten. Über dieses Dokument...

  • Seite 9: Übersicht Über Das Dell Emc Poweredge R740Xd2-System

    Übersicht über das Dell EMC PowerEdge R740xd2-System Das Dell EMC PowerEdge R740xd2-System ist ein 2-HE-Rack-Server und unterstützt bis zu: • Zwei Prozessoren der Intel Xeon Scalable-Produktreihe • 16 DIMM-Steckplätze • Zwei redundante Netzteile • 26 SAS-, SATA-, Nearline-SAS-Festplatten oder SSDs Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt...

  • Seite 10: Bedienfelder

    Weitere Informationen zu den Anschlüssen finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Rückansicht des Systems Abbildung 4. Rückseitenmerkmale eines Systems mit 2 3,5-Zoll-Laufwerken (hinten) und Risern mit flachem Profil 1. Serielle Schnittstelle 2. Laufwerke (2) Übersicht über das Dell EMC PowerEdge R740xd2-System...
  • Seite 11 7. Netzteil (PSU 1) 8. Informations-Tag 9. Netzteil (PSU 2) 10. LOM-Ethernet-Anschluss (2) 11. Ethernet-Anschluss (1 Gbit) 12. Ethernet-Port (2 Gbit) 13. USB 3.0-Anschluss (2) 14. Dedizierter Netzwerkport des iDRAC9 15. VGA-Anschluss 16. Systemidentifikationstaste Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 12: Das Systeminnere

    10. Ethernet-Port (2 Gbit) 11. USB 3.0-Anschluss (2) 12. Dedizierter Netzwerkport des iDRAC9 13. VGA-Anschluss 14. Systemidentifikationstaste Das Systeminnere ANMERKUNG: Hot-swap-fähige Komponenten sind orange gekennzeichnet, während die Griffstellen auf den Komponenten blau markiert sind. Übersicht über das Dell EMC PowerEdge R740xd2-System...
  • Seite 13 1. Laufwerksschacht 1 2. Laufwerksschacht 2 3. Lüfter (6) 4. Speichermodul 5. Prozessor- und Kühlkörpermodul 1 6. Prozessor- und Kühlkörpermodul 2 7. Systemplatine 8. LOM-Riserkarte 9. Interner PERC-Riser 10. Luftstromverkleidung 11. Butterfly Riser Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 14: Riser Mit Voller Höhe (Oder 2 Riser Mit Flachem Profil)

    Alternativ finden Sie die Informationen unter Umständen auf einem Aufkleber auf dem Gehäuse des Systems. Alternativ können sich diese Informationen auch auf dem als Mini-Enterprise-Service-Tag (MEST) bezeichneten Etikett auf dem Gehäuse an der Rückseite des Systems befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 10. Ausfindigmachen des Informationsschilds Ihres Systems...

  • Seite 15: Aufkleber Mit Systeminformationen

    1. Informationschild (Draufsicht) 2. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff 3. Express-Servicecode 4. QRL-Etikett 5. Informationsschild (Rückansicht) Aufkleber mit Systeminformationen Abbildung 11. PowerEdge R740xd2 – Serviceinformation Übersicht über das Dell EMC PowerEdge R740xd2-System...
  • Seite 16 Abbildung 12. Informationen zum Arbeitsspeicher Abbildung 13. Einsetzen von OCP Abbildung 14. Riser-Installation Abbildung 15. Einsetzen des hinteren Laufwerksgehäuses Übersicht über das Dell EMC PowerEdge R740xd2-System...
  • Seite 17 Abbildung 16. Betrieb der Laufwerksschächte Abbildung 17. Konfiguration und Layout der Laufwerke Abbildung 18. System-LED-Anzeige und Express-Service-Tag Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 18: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der integrierte Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren zu mehr Produktivität zu verhelfen und die Gesamtverfügbarkeit der Dell Systeme zu erhöhen. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie dabei, Systeme remote zu verwalten. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert.

  • Seite 19: Melden Sie Sich Bei Idrac An

    Sie müssen nach dem Einrichten der iDRAC-IP-Adresse den standardmäßigen Nutzernamen und das standardmäßige Kennwort ändern. ANMERKUNG: Die Intel Quick Assist Technology (QAT) auf dem Dell EMC PowerEdge R740xd2-System wird bei der Chipsatz-Integration unterstützt und über eine optionale Lizenz aktiviert. Die Lizenzdateien werden auf den Schlitten über iDRAC aktiviert.

  • Seite 20: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 21: Vor-Betriebssystem-Verwaltungsanwendungen

    Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: •...

  • Seite 22: Details Zu „System Setup" (System-Setup)

    Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung dieses Dienstprogramms finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.

  • Seite 23: Beschreibung

    Option Beschreibung NVMe Settings Gibt Optionen zum Ändern der Netzwerkeinstellungen an. Wenn das System die NV Me-Laufwerke enthält, die Sie in einem RAID-Array konfigurieren möchten, müssen Sie sowohl dieses Feld als auch das Feld Integriertes SATA im Menü SATA-Einstellungen auf den RAID-Modus festlegen. Zudem müssen unter Umständen so ändern Sie den Startmodus Einstellung zu UEFI-.

  • Seite 24: Speichereinstellungen

    Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name (Name des Systemmodells) System BIOS Gibt die auf dem System installierte BIOS-Version an. Version (BIOS- Version des Systems) System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version (Verwaltungs- Engine-Version des Systems)

  • Seite 25: Details Zu Den "Memory Settings" (Speichereinstellungen)

    4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Memory Settings (Speichereinstellungen). Details zu den „Memory Settings“ (Speichereinstellungen) Info über diese Aufgabe Die Details zum Bildschirm Memory Settings (Speichereinstellungen) werden nachfolgend erläutert: Option Beschreibung System Memory Gibt die Speichergröße im System an. Size System Memory Gibt den Typ des im System installierten Hauptspeichers an.

  • Seite 26: Details Zu "Processor Settings" (Prozessoreinstellungen)

    2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3.

  • Seite 27: Sata-Einstellungen

    Option Beschreibung UPI Prefetch Ermöglicht das frühzeitige Starten des Speicherlesevorgangs im DDR-Bus. Der Ultra Path Interconnect (UPI) Rx- Pfad startet den spekulativen Speicherlesevorgang direkt im integrierten Speichercontroller (Integrated Memory Controller, iMC). In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Leerlauf des Ermöglicht Ihnen zur Verbesserung der Energieeffizienz eines System.

  • Seite 28: Detail Zu "Sata Settings" (Sata-Einstellungen)

    ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4.

  • Seite 29: Details Zu "Boot Settings" (Starteinstellungen)

    ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4.

  • Seite 30: Ändern Der Startreihenfolge

    DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten.
  • Seite 31 Info über diese Aufgabe Option Beschreibung UEFI PXE Settings Optionen Beschreibung (UEFI-PXE- Einstellungen) PXE Device n (n = Aktiviert oder deaktiviert das Gerät. Wenn diese Option aktiviert ist, wird eine UEFI-PXE- 1 bis 4) Startoption für das Gerät erstellt. PXE Device n Ermöglicht die Steuerung der PXE-Gerätekonfiguration.

  • Seite 32: Integrierte Geräte

    Integrierte Geräte Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich des Grafikcontrollers, integrierter RAID-Controller und der USB-Anschlüsse. Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schritte 1.
  • Seite 33 Option Beschreibung sowohl für das primären Add-in-Video als auch für das integrierten Video Anzeigen aus. Das integrierte Video wird anschließend deaktiviert, direkt bevor das Betriebssystem gestartet wird. In der Standardeinstellung ist diese Option auf Aktiviert. ANMERKUNG: Wenn mehrere Add-In-Grafikkarten im System installiert sind, wird die erste während der PCI-Nummerierung erkannte Karte als das primäres Video ausgewählt.

  • Seite 34: Serielle Kommunikation

    Option Beschreibung Option Beschreibung Steckplatz 2 Aktiviert bzw. deaktiviert, bzw. nur der Starttreiber ist für den PCIe-Steckplatz 2 deaktiviert. In der Standardeinstellung ist diese Option auf Aktiviert. Steckplatz 3 Aktiviert oder deaktiviert oder nur die Boot-Treiber deaktiviert ist für den PC Ie-Steckplatz 3. In der Standardeinstellung ist diese Option auf Aktiviert.

  • Seite 35: Details Zu "Serial Communication" (Serielle Kommunikation)

    2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Falls das Betriebssystem zu laden beginnt, bevor Sie F2 drücken, müssen Sie warten, bis das System den Start abgeschlossen hat. Starten Sie das System anschließend neu und versuchen Sie es noch einmal. 3.

  • Seite 36: Systemprofileinstellungen

    Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden.Diese Option ist standardmäßig auf Leistung pro Watt optimiert (DAPC) festgelegt. DAPC steht für Dell Active Power Controller (Aktive Dell-Energiesteuerung). Andere Optionen sind Leistung pro Watt (BS), Leistung und Workstation-Leistung.

  • Seite 37: Systemsicherheit

    Option Beschreibung Nicht-Kern- Ermöglicht Ihnen die Auswahl der Option Processor Uncore Frequency (Nicht-Kern-Taktfrequenz des Frequenz Prozessors). Der dynamische Modus ermöglicht dem Prozessor, Energieressourcen für alle Kerne und die Nicht-Kern- Frequenz während der Laufzeit zu optimieren. Die Optimierung der Nicht-Kern-Frequenz zum Energiesparen oder zur Leistungsoptimierung ist von der Einstellung der Option Energy Efficiency Policy (Energieeffizienzregel) abhängig.
  • Seite 38 3. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf System Security (Systemsicherheit). Details zum Bildschirm „Systemsicherheitseinstellungen“ Info über diese Aufgabe Die Details zum Bildschirm System Security Settings (Systemsicherheitseinstellungen) werden nachfolgend erläutert: Option Beschreibung CPU AES-NI...
  • Seite 39 Option Beschreibung Intel(R) TXT Aktiviert oder deaktiviert die Intel Trusted Execution Technology (TXT). Zur Aktivierung von Intel TXT muss die Virtualisierungstechnologie aktiviert werden und die TPM-Sicherheit mit Vorstart-Messungen auf Enabled (Aktiviert) gesetzt werden. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Wenn TPM 2.0 installiert ist, TPM 2-Algorithmus Option verfügbar ist.

  • Seite 40: Erstellen Eines System- Und Setup-Kennworts

    Option Beschreibung Optionen Beschreibung Audit Modus eignet sich für programmgesteuert zur Festlegung einer arbeiten Satz von Richtlinie Objekte. BIOS führt die Signaturüberprüfung auf Pre-boot Images und Protokolle Ergebnisse in der Abbildung Ausführung Informationen Tabelle, wobei führt die Images unabhängig davon, ob sie bestanden oder Durchgefallen Verifikation.

  • Seite 41: Verwenden Des Systemkennworts Zur Systemsicherung

    Verwenden des Systemkennworts zur Systemsicherung Info über diese Aufgabe Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort vom System als alternatives Systemkennwort zugelassen. Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.

  • Seite 42: Redundante Betriebssystemsteuerung

    Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Password Invalid. Number of unsuccessful password attempts: <x> Maximum number of password attempts exceeded.System halted. Number of unsuccessful password attempts: <3> Maximum number of password attempts exceeded. System Halted! Auch nach dem Herunterfahren und Neustarten des System wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde.

  • Seite 43: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)

    Option Beschreibung Wenn Visible (Sichtbar) eingestellt wird, ist das Sicherungslaufwerk in der Startliste und dem Betriebssystem ersichtlich. Wenn Hidden (Ausgeblendet) eingestellt wird, ist das Sicherungslaufwerk deaktiviert und ist nicht in der Startliste und dem Betriebssystem ersichtlich. Diese Option wird standardmäßig auf Visible (Sichtbar) eingestellt.

  • Seite 44: Dienstprogramm Für Die Idrac-Einstellungen

    Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Dell integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrated Dell Remote Access Controller) unter www.dell.com/poweredgemanuals.

  • Seite 45: Anzeigen Des Boot Manager (Start-Managers)

    Startmenü Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Launch Lifecycle Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Controller (Starten des Lifecycle Controller) Systemdienstprog Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell.

  • Seite 46: Installieren Und Entfernen Von Systemkomponenten

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 47: Nach Der Arbeit Im Inneren Des Systems

    2. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Nach der Arbeit im Inneren des Systems Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. Schritte 1. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. 2.

  • Seite 48: Frontblende Anbringen

    Abbildung 19. Frontblende entfernen Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel der Frontverkleidung ist Teil des Frontverkleidungspakets. Schritte 1.

  • Seite 49: Systemabdeckung

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher (Größe 2) die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.

  • Seite 50: Systemabdeckung Anbringen

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Schritte 1. Richten Sie die Laschen auf der Abdeckung des Systems an den Führungssteckplätzen am System aus.

  • Seite 51: Luftstromverkleidung

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie gegebenenfalls den Butterfly-Riser.
  • Seite 52 Abbildung 23. Entfernen des Kühlgehäuses Abbildung 24. Entfernen des Kühlgehäuses bei Systemkonfigurationen mit hinteren Laufwerken Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Installieren und Entfernen von Systemkomponenten...

  • Seite 53: Luftstromverkleidung Einbauen

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie gegebenenfalls den Butterfly-Riser.

  • Seite 54: Interner Perc-Riser

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 55 Abbildung 27. Entfernen des internen PERC-Risers 2. Drehen Sie den internen Riser so um, dass die PERC-Karte nach oben zeigt. 3. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben des Kabelanschlusses und trennen Sie das Kabel, das an die interne PERC-Karte angeschlossen ist. Abbildung 28.

  • Seite 56: Installieren Des Internen Perc-Risers

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 57: Entfernen Der Perc-Karte Aus Dem Internen Perc-Riser

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 58: Einsetzen Der Perc-Karte In Den Internen Perc-Riser

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 59: Lüfter

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Installieren und Entfernen von Systemkomponenten...
  • Seite 60 Entfernen Sie die Luftstromverkleidung. Entfernen Sie den internen PERC-Riser. 10. Sorgen Sie dafür, dass die Kabel den Zugriff auf den Stecker des Lüfterkabels auf der Systemplatine nicht behindern. Schritte 1. Drücken Sie auf die Laschen am Anschluss des Lüfterkabels und trennen Sie das Kabel von der Hauptplatine. 2.

  • Seite 61: Installieren Des Lüfters

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 62 Abbildung 35. Installieren des Lüfters Abbildung 36. Anschließen des Kabels des Lüfter 1 am Anschluss der Stromzwischenplatine Nächste Schritte Bauen Sie den internen PERC-Riser ein. Installieren Sie das Kühlgehäuse. 3. Bringen Sie die Systemabdeckung Installieren und Entfernen von Systemkomponenten...

  • Seite 63: Eingriffschalter

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 64: Installieren Des Eingriffsschalters

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 65: Laufwerksschacht

    Laufwerksschacht Öffnen der Laufwerksschächte Voraussetzungen VORSICHT: Laufwerkschächte dürfen sich aus Gründen der Temperaturentwicklung nicht länger als 5 Minuten in der Serviceposition befinden. Wenn ein Laufwerkschacht länger als fünf Minuten offen bleibt, drehen sich die Lüfter mit einer höheren Geschwindigkeit, um für zusätzliche Kühlung im System zu sorgen. Der Status des Systemzustands ändert sich von normal zu kritisch und das Systemereignis „Der Laufwerksschacht BP1 ist seit Längerem geöffnet“...

  • Seite 66: Laufwerke

    Entfernen Sie gegebenenfalls die Frontverkleidung. Schritte 1. Ziehen Sie die blauen Freigabelaschen auf beiden Seiten zurück und schieben Sie die Laufwerksschächte in das System, bis beide Schächte einrasten. Abbildung 40. Schließen der Laufwerksschächte 2. Verriegeln Sie bei Bedarf die Laufwerksschachtverriegelung über der linken Verriegelung, indem Sie sie nach unten drücken. Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an.

  • Seite 67: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 41. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie einen Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden.

  • Seite 68: Entfernen Des Laufwerks Aus Dem Laufwerkträger

    Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Anzeigen aus sind, kann das Laufwerk ausgebaut werden. Weitere Informationen finden Sie in der Dokumentation zum Speicher- Controller. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.

  • Seite 69: Installieren Eines Laufwerkträgers

    Abbildung 44. Entfernen des Laufwerks aus dem Laufwerkträger Nächste Schritte Setzen Sie gegebenenfalls ein Laufwerk in den Laufwerkträger ein. Installieren eines Laufwerkträgers Voraussetzungen VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.

  • Seite 70: Einsetzen Eines Laufwerks In Den Laufwerkträger

    Abbildung 45. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Einsetzen eines Laufwerks in den Laufwerkträger Voraussetzungen VORSICHT: Das Kombinieren von Laufwerkträgern aus anderen Generationen von PowerEdge-Servern wird nicht unterstützt. ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von (4 Pfund-Zoll) angezogen werden.

  • Seite 71: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter

    Abbildung 46. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerksadapter Voraussetzungen ANMERKUNG: Ein 2,5-Zoll-Laufwerk wird in einem 3,5-Zoll-Laufwerksadapter eingebaut, der dann in den 3,5-Zoll- Laufwerksträger eingesetzt wird. Schritte 1. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 2) die Schrauben auf der Seite des 3,5-Zoll-Laufwerksadapters. 2.

  • Seite 72: Einsetzen Eines 2,5-Zoll-Laufwerks In Einen 3,5-Zoll-Laufwerksadapter

    Abbildung 47. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter Nächste Schritte Setzen Sie ein 2,5-Zoll-Laufwerk in einen 3,5-Zoll-Laufwerksadapter wieder ein. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll- Laufwerksadapter Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie den Laufwerksträger. Schritte 1. Richten Sie die Schraubenbohrungen des 2,5-Zoll-Laufwerks an den Schraubenbohrungen des 3,5-Zoll-Laufwerksadapters aus. 2.

  • Seite 73: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem 3,5-Zoll-Laufwerksträger

    Abbildung 48. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerksadapter Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Safety instructions (Sicherheitshinweise). Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Schienen am Laufwerksträger. 2.

  • Seite 74: Einsetzen Eines 3,5-Zoll-Laufwerksadapters In Den 3,5-Zoll-Laufwerksträger

    Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksadapter in den 3,5-Zoll-Laufwerksträger ein. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5- Zoll-Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Setzen Sie das 2,5-Zoll-Laufwerk in den 3,5-Zoll-Laufwerksadapter ein. Schritte 1. Setzen Sie den 3,5-Zoll-Laufwerksadapter so in den 3,5-Zoll-Laufwerksträger ein, dass das Anschlussende des Laufwerks zur Rückseite des 3,5-Zoll-Laufwerksträgers zeigt.

  • Seite 75: Anbringen Der Rückwandplatinenhalterung Für Laufwerksschacht 1

    Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie alle Laufwerke aus Laufwerksschacht 1. Öffnen Sie die Laufwerksschächte. Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben auf der Oberseite des Laufwerksschachts 1. 2. Schieben Sie die Halterung nach rechts, um sie aus den Schlitzen auf der Schachtbasis in Laufwerksschacht 1 zu lösen. 3.

  • Seite 76: Entfernen Der Rückwandplatinenhalterungen Des Laufwerksschachts 2

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerksschächte. Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben auf der Oberseite des Laufwerksschachts 2, mit denen die Rückwandplatinenhalterungen befestigt sind.

  • Seite 77: Anbringen Der Rückwandplatinenhalterungen Für Laufwerksschacht 2

    Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerksschächte. Schritte 1. Richten Sie die Rückwandplatinenhalterungen an den Steckplätzen an der Schachtbasis in Laufwerksschacht 2 aus.

  • Seite 78: Schachteingriffsschalter

    Abbildung 54. Anbringen der Rückwandplatinenhalterungen für Schacht 2 Nächste Schritte 1. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 79: Einbauen Eines Schachteingriffsschalters

    Abbildung 55. Entfernen des Schachteingriffsschalters Nächste Schritte Bauen Sie den Schachteingriffsschalter wieder ein. Einbauen eines Schachteingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Safety instructions (Sicherheitshinweise). 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 80: Hinteres Laufwerksgehäuse

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 81: Installieren Des Hinteren Laufwerksgehäuses

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 82: Laufwerkrückwandplatine

    Installieren Sie das Kühlgehäuse. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 83: Entfernen Der Rückwandplatine Des Laufwerksschachts 1

    Abbildung 59. Rückwandplatine für zwölf 3,5-Zoll-Laufwerke 1. Netzanschluss (J_BP_PWR1) 2. SAS/SATA-Kabelanschluss (BP SAS A1) 3. SAS/SATA-Kabelanschluss (BP SAS A2) 4. Signalanschluss(J_BP_SIG1) 5. SAS/SATA-Kabelanschluss (BP SAS B0) 6. SAS/SATA-Kabelanschluss (BP SAS A0) 7. Anschluss für Eingriffsschalterkabel Abbildung 60. Rückwandplatine für zwei 3,5-Zoll-Laufwerke (hinten) 1.

  • Seite 84: Anbringen Der Rückwandplatine Für Laufwerksschacht 1

    Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) alle Schrauben, mit denen die Rückwandplatine befestigt ist. Abbildung 61. Entfernen der Schrauben von der Rückwandplatine 2. Fassen Sie die Rückwandplatine an den Kanten an und entfernen Sie sie aus dem Schacht. Abbildung 62.

  • Seite 85: Entfernen Der Rückwandplatine Des Laufwerksschachts 2

    Öffnen Sie die Laufwerksschächte. Entfernen Sie die Halterung des Laufwerksschachts 1. Entfernen Sie den Schachteingriffsschalter. 7. Trennen Sie alle Kabel von der Rückwandplatine. Schritte 1. Richten Sie die Rückwandplatine an den Führungsstiften am Schacht aus. 2. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) alle Schrauben fest, mit denen die Rückwandplatine befestigt wird. Abbildung 63.
  • Seite 86 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerksschächte. ANMERKUNG: Stellen Sie sicher, dass der Laufwerksschacht vollständig geöffnet ist, um auf die Rückwandplatine zugreifen zu können.

  • Seite 87: Anbringen Der Rückwandplatine Für Laufwerksschacht 2

    Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerksschächte. Entfernen Sie die Halterungen des Laufwerksschachts 2.

  • Seite 88: Entfernen Der Hinteren Laufwerksrückwandplatine

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Laufwerke aus dem hinteren Laufwerkgehäuse.

  • Seite 89: Anbringen Der Hinteren Laufwerksrückwandplatine

    Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Laufwerke aus dem hinteren Laufwerkgehäuse.

  • Seite 90: Kabelführung

    8. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Kabelführung Tabelle 8. Legende zur Kabelführung Farbe Beschreibung Stromversorgung Grün Signal Grau Daten Abbildung 69. Kabelführung – System mit 2 x 3,5-Zoll-Laufwerksrückwandplatine, die mit der Kabelkettenbaugruppe verbunden ist Abbildung 70.

  • Seite 91: Systemspeicher

    Abbildung 71. Kabelführung – System mit 2 x 3,5-Zoll-Laufwerksrückwandplatine, die mit dem SATA-Anschluss der Hauptplatine verbunden ist Systemspeicher Richtlinien für Systemspeicher PowerEdge-Systeme unterstützen DDR4-registrierte DIMMs (RDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden. Das System enthält 16 Speichersockel. Prozessor1 unterstützt bis zu 10 Speichersockel und Prozessor2 unterstützt bis zu 6 Speichersockel.

  • Seite 92: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Abbildung 72. Systemspeicher Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 9. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1 Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 und A10 Steckplätze A6 und A7 und A8 und A9...

  • Seite 93: Betriebsartspezifische Richtlinien

    • Ausgewähltes Systemprofil (z. B. „Performance Optimized“ [Leistungsoptimiert] oder „Custom“ [Benutzerdefiniert] [hohe Geschwindigkeit oder niedrigere Geschwindigkeit]) • Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit. • Maximal von den DIMMs unterstützte Geschwindigkeit ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an. Dieses System unterstützt die Funktion „Flexible Memory Configuration“...
  • Seite 94 Memory Operating Mode Beschreibung hinsichtlich Größe, Geschwindigkeit und Technologie identisch sein müssen. Zudem müssen sie in Sätzen von sechs Modulen je Prozessor installiert sein. Single Rank Spare Mode Im Single Rank Spare Mode (Modus mit einer redundanten Bank) wird pro Kanal eine Bank als redundante Bank festgelegt. Wenn in einer Bank oder einem Kanal bei aktivem Betriebssystem übermäßig viele korrigierbare Fehler auftreten, werden sie in den redundanten Bereich verschoben, damit sie keine nicht behebbaren...

  • Seite 95: Konfiguration

    Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung unausgeglichene Arbeitsspeicherkonfigurati on. Dies führt zu Leistungseinbußen. Für optimale Leistung empfiehlt es sich, alle Speicherkanäle identisch zu bestücken, mit identischen DIMMs. • Die Bestückungsreihenfolge im Optimierungsmodus weicht bei Konfigurationen mit 4 oder 8 DIMMs und 1 Prozessor von der herkömmlichen Reihenfolge ab.

  • Seite 96: Entfernen Eines Speichermoduls

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 97: Installieren Eines Speichermoduls

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 98: Prozessor Und Kühlkörper

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 99: Entfernen Des Prozessors

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 100 Schritte 1. Setzen Sie den Kühlkörper mit dem Prozessor, dessen Seite nach oben weist. 2. Setzen Sie einen Schlitzschraubendreher in den Steckplatz lösen gekennzeichnet mit einem gelben Etikett. Drehen Sie (nicht hebeln) den Schraubendreher, um die Wärmeleitpastenversiegelung aufzubrechen. 3. Drücken Sie die Halteklammern auf der Prozessorhalterung, um die Halterung vom Kühlkörper zu lösen. Abbildung 76.

  • Seite 101: Einbauen Des Prozessors

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 102 ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung. Abbildung 79. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 5. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet.

  • Seite 103: Installieren Eines Prozessor- Und Kühlkörpermoduls

    Installieren Sie das Kühlgehäuse. 5. Bringen Sie die Systemabdeckung 6. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 104 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung. Entfernen Sie das hintere Laufwerksgehäuse, falls vorhanden. Entfernen Sie gegebenenfalls die Riser.

  • Seite 105: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine Behebung von Fehlern mit F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie im Abschnitt zur Erweiterungskarten im Troubleshooting-Leitfaden für den Dell EMC PowerEdge Server unter www.dell.com/ poweredgemanuals weitere Informationen dazu.
  • Seite 106 Maximale Anzahl an Karten LOM-Riser ; 2 x 1 G BCM5720L LOM-Riser; 2 x 10 G BCM57416 (BaseT/SFP+) LOM-Riser: Broadcom-25G-Karte, 930PP RAID – PERC 9/9.14G/10 (extern) (Dell) 2, 3, 5 Karte voller Bauhöhe (FH-Karte), Netzwerk (Broadcom/Intel/Mellanox/Qlogic) BOSS M.2 (SATA) (Dell)

  • Seite 107: Entfernen Einer Erweiterungskarte Von Der Hauptplatine

    4, 3, 2, 5 Karte voller Bauhöhe (FH-Karte), Netzwerk (Broadcom / Intel / Mellanox mit 10G, 25G, 100G / Qlogic DP und QP, 10G, SEP) BOSS M.2 (SATA) (Dell) PCIe-SSD-PCIe-Karte (Samsung) 4, 3, 5 4, 3, 5 Karte mit flachem Profil (LP-Karte), 10G,...
  • Seite 108 Abbildung 82. Entfernen einer Erweiterungskarte von der Hauptplatine 3. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein, indem Sie die folgenden Schritte ausführen: a) Richten Sie das Abdeckblech am Steckplatz im System aus. b) Drücken Sie das Abdeckblech nach unten, bis es korrekt sitzt. c) Schließen Sie die Verriegelung, indem Sie sie nach unten drücken, bis sie einrastet.

  • Seite 109: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 110 Abbildung 85. Entfernen einer Erweiterungskarte aus einem X1-Riser mit voller Höhe Abbildung 86. Entfernen einer Erweiterungskarte aus einem Butterfly-Riser 3. Wenn die Erweiterungskarte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Installieren und Entfernen von Systemkomponenten...
  • Seite 111 Abbildung 87. Einsetzen eines Abdeckblechs für Riser mit flachem Profil Abbildung 88. Einsetzen eines Abdeckblechs für X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...

  • Seite 112: Einsetzen Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 113 13. Öffnen Sie beim Einsetzen einer Karte in Riser mit flachem Profil, X1-Riser mit voller Höhe oder Butterfly-Riser die PCIe- Kartenhalterverriegelung. 14. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
  • Seite 114 Abbildung 91. Entfernen des Abdeckblechs für X1-Riser mit voller Höhe Abbildung 92. Entfernen des Abdeckblechs für Butterfly-Riser 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.
  • Seite 115 Abbildung 93. Einsetzen einer Erweiterungskarte in einen Riser mit flachem Profil Abbildung 94. Einsetzen einer Erweiterungskarte in einen X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...

  • Seite 116: Einsetzen Einer Erweiterungskarte Auf Der Systemplatine

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 117 Schritte 1. Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor. Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. 2. Entfernen Sie das Abdeckblech, wenn Sie eine neue Karte installieren. a) Drücken und heben Sie die Erweiterungskartenverriegelung an.

  • Seite 118: Entfernen Eines Erweiterungskarten-Risers

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 119 Abbildung 98. Entfernen des rechten Risers mit flachem Profil Abbildung 99. Entfernen des linken Risers mit flachem Profil Installieren und Entfernen von Systemkomponenten...
  • Seite 120 Abbildung 100. Entfernen des X1-Risers mit voller Höhe ANMERKUNG: Lösen Sie bei Butterfly-Risern die unverlierbare Schraube und heben Sie den Riser aus dem System heraus, während Sie ihn an den Griffstellen festhalten. Abbildung 101. Entfernen des Butterfly-Risers Installieren und Entfernen von Systemkomponenten...

  • Seite 121: Installieren Eines Erweiterungskarten-Risers

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie das Kühlgehäuse.
  • Seite 122 Abbildung 103. Einbauen des linken Risers mit flachem Profil Abbildung 104. Einbauen des X1-Risers mit voller Höhe ANMERKUNG: Ziehen Sie bei Butterfly-Risern die unverlierbare Schraube fest, um den Riser an der Hauptplatine zu befestigen. Installieren und Entfernen von Systemkomponenten...

  • Seite 123: M.2-Ssd-Modul

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 124: Einbauen Des M.2-Ssd-Moduls

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 125: Optionales Idsdm-/Vflash-Modul

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 126: Einsetzen Des Idsdm-/Vflash-Moduls

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie das Kühlgehäuse.

  • Seite 127: Entfernen Der Mikro-Sd-Karte

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 128: Einsetzen Der Microsd-Karte

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 129: Lom-Riserkarte

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 130: Einsetzen Der Lom-Riser-Karte

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 131: Systembatterie

    Installieren Sie das Kühlgehäuse. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 132 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung. 10. Trennen Sie gegebenenfalls Strom- und Datenkabel von der (den) Erweiterungskarte(n).

  • Seite 133: Optionaler Interner Usb-Speicherstick

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 134: Netzteileinheiten

    Bauen Sie das Kühlgehäuse ein (falls entfernt). 3. Bringen Sie die Systemabdeckung 4. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 135: Entfernen Eines Netzteilplatzhalters

    Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen zu iDRAC-Einstellungen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/idracmanuals. Entfernen eines Netzteilplatzhalters...

  • Seite 136: Netzteil Entfernen

    Abbildung 119. Einsetzen des Netzteilplatzhalters Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Netzteil entfernen Das Verfahren zum Entfernen von Wechselstrom- und Gleichstromnetzteilen ist identisch. Voraussetzungen VORSICHT: Das System benötigt ein Netzteil für den Normalbetrieb.

  • Seite 137: Netzteil Installieren

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 138: Einsetzen Eines Gleichstrom-Netzteils

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 139: Installieren Der Stromzwischenplatine

    6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung. 9. Trennen Sie alle Kabel von der Stromzwischenplatine. VORSICHT: Um die Stromzwischenplatine vor Schäden zu schützen, müssen Sie vor dem Entfernen der...

  • Seite 140: Systemplatine

    1. Schließen Sie alle Kabel an die Stromzwischenplatine an. Installieren Sie das Kühlgehäuse. 3. Bringen Sie die Systemabdeckung 4. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 141 Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. 8. Entfernen Sie die folgenden Komponenten:...
  • Seite 142 Abbildung 124. Schrauben der Hauptplatine 3. Halten Sie den Hauptplatinenhalter, heben Sie die Hauptplatine leicht an und schieben Sie sie in Richtung der Gehäusevorderseite. VORSICHT: Um beim Austauschen einer fehlerhaften Systemplatine Schäden am Prozessorsockel zu vermeiden, muss sichergestellt werden, dass der Prozessorsockel mit der Staubschutzabdeckung des Prozessors abgedeckt wird.

  • Seite 143: Einsetzen Der Systemplatine

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. 9. Entfernen Sie Folgendes: Luftstromverkleidung Laufwerksgehäuse (hinten)
  • Seite 144 Achten Sie darauf, die Kabel im System entlang der Gehäusewand zu führen und mit der Kabelhalterung zu sichern. 3. Bringen Sie die Systemabdeckung 4. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 145: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    TPM für BitLocker-Benutzer. 9. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter iDRAC- Benutzerhandbuch unter www.dell.com/idracmanuals. Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen.

  • Seite 146: Modul Vertrauenswürdige Plattform

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.

  • Seite 147: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Installieren Sie das Kühlgehäuse. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 148: Initialisieren Des Tpm 2.0 Für Txt-Benutzer

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie gegebenenfalls die Frontblende.
  • Seite 149 Abbildung 128. Entfernen der Stützleiste, der oberen Abdeckung der Kabelkette und Trennen der Rückwandplatinenhalterung des Schachts 2 von der Kabelkettenbaugruppe. 4. Lösen Sie die unverlierbare Schraube der Seitenabdeckung der Kabelkette, lösen Sie sie aus den Führungsstiften und heben Sie sie vom System ab.
  • Seite 150 Abbildung 129. Entfernen der Schrauben der Kabelkettenhalterung und der seitlichen Abdeckung der Kabelkette 6. Schieben Sie den Laufwerksschacht 2 in Richtung der Systemrückseite, bis die linken und rechten weißen Kunststoffschienenstopper sichtbar sind, und entfernen Sie sie. 7. Trennen Sie das Kabel des linken Bedienfelds von der Hauptplatine und lösen Sie es aus der Kabelkettenhalterung. Abbildung 130.

  • Seite 151: Einbauen Der Kabelkettenbaugruppe

    Entfernen Sie gegebenenfalls die Frontverkleidung. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. 10. Entfernen Sie Folgendes: Rückwandplatinenhalterung des Laufwerksschachts 1 Rückwandplatinenhalterung des Laufwerksschachts 2...
  • Seite 152 Schritte 1. Platzieren Sie die Kabelkettenbaugruppe im System und führen Sie das Kabel des linken Bedienfelds durch die Kabelkettenhalterung. 2. Bringen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben der Kabelkettenschiene wieder an, nachdem Sie sie am Gehäuse ausgerichtet haben, und richten Sie dann die Kabelkettenbaugruppe an den unteren Schraubenbohrungen aus. Abbildung 132.
  • Seite 153 Abbildung 133. Wiederanbringen der seitlichen Abdeckung der Kabelkette und der unteren Schrauben 5. Bringen Sie die Schrauben der linken und rechten weißen Kunststoffschienenstopper wieder an. ANMERKUNG: Führen Sie das Kabel des linken Bedienfelds durch die Kabelkettenhalterung und verbinden Sie den Kabelanschluss mit dem Anschluss auf der Hauptplatine.

  • Seite 154: Bedienfeld

    Verbinden Sie alle Kabel mit der Rückwandplatine und der Hauptplatine. 2. Bringen Sie die Systemabdeckung 3. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 155: Installieren Des Linken Bedienfelds

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie gegebenenfalls die Frontblende.
  • Seite 156 Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. 10. Entfernen Sie die Kabelkettenbaugruppe.

  • Seite 157: Entfernen Des Rechten Bedienfelds

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie gegebenenfalls die Frontverkleidung. Entfernen Sie die Systemabdeckung.

  • Seite 158: Installieren Des Rechten Bedienfelds

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. Entfernen Sie gegebenenfalls die Frontverkleidung. Entfernen Sie die Systemabdeckung.
  • Seite 159 Abbildung 140. Ausrichten des Kabels des rechten Bedienfelds 2. Ziehen Sie Schacht 2 aus und ziehen Sie das Kabel durch die Seite des Schachts. 3. Führen Sie das Kabel durch die Kabelklemme des rechten Bedienfelds und drücken Sie den Kabelanschluss durch die Seite des Lüftergehäuses.
  • Seite 160 Bauen Sie die Luftstromverkleidung ein. Schließen Sie die Laufwerksschächte. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/ poweredgemanuals. 6. Setzen Sie die Netzteile ein. Öffnen Sie die Laufwerkschächte, setzen Sie...

  • Seite 161: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.

  • Seite 162: Jumper-Einstellungen Auf Der Systemplatine

    Element Anschluss Beschreibung FAN5 Fan5-Anschluss FAN4 Fan4-Anschluss CPU1 Prozessorsockel 1 CPU1_PWR_CONN(P2) CPU1-Netzanschluss J_INTRU Anschluss für Gehäuseeingriffschalter FAN3 Fan3-Anschluss FAN2 Fan2-Anschluss J_BP_SIG1 Signalanschluss 1 für Rückwandplatine LFT_CP_CONN Linker Bedienfeldanschluss RGT_CP_CONN Rechter Bedienfeldanschluss SYS_PWR_CONN(P1) Systemnetzanschluss J_PIB_SIG1 Signalanschluss 1 für Leistungsverteilungsplatine J_PIB_SIG2 Signalanschluss 2 für Leistungsverteilungsplatine J_ACE Internes Zweifach-SD-Modul J_SATA_A1...
  • Seite 163 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 164: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • Unterstützte Betriebssysteme • PSU – Technische Daten • Technische Daten zu den Kühlungslüftern •...

  • Seite 165: Gewicht Des Systems

    System-konfiguration Höchstgewicht (mit allen Laufwerken/SSDs) 24+2 x 3,5-Zoll-Laufwerke 43,2 kg (95,24 lb) Technische Daten des Prozessors Tabelle 22. Technische Daten des Prozessors für das Dell EMC PowerEdge R740xd2 Unterstützter Prozessor Anzahl der unterstützten Prozessoren Prozessor der Intel Xeon Scalable-Produktreihe Zwei Unterstützte Betriebssysteme...

  • Seite 166: Technische Daten Zu Den Kühlungslüftern

    Das Dell EMC PowerEdge R740xd2-System unterstützt bis zu sechs Hochleistungslüfter. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des System zu prüfen und eine optimale Energienutzung zu gewährleisten. Technische Daten...

  • Seite 167: Technische Daten Der System-Batterie

    Das Dell EMC PowerEdge R740xd2-System unterstützt Lithium-Knopfzellenbatterien des Typs CR 2032 mit 3,0 V als Systembatterie. Technische Daten des PCIe-Erweiterungskarten- Risers Das Dell EMC PowerEdge R740xd2-System unterstützt bis zu drei PCIe-Erweiterungskarten (PCI Express) der 3. Generation, die auf der Hauptplatine und den Erweiterungskarten-Risern eingesetzt werden können. Tabelle 25. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze Erweiterungskarten- PCIe-Steckplätze auf...

  • Seite 168: Speicher-Controller - Technische Daten

    Das Einsetzen von 2,5-Zoll-Laufwerken in 3,5-Zoll-Laufwerksträger wird bei SAS-Laufwerken und SATA- SSDs unterstützt. Ports und Anschlüsse - Technische Daten Technische Daten der USB-Ports Tabelle 29. Technische Daten der USB-Ports für das Dell EMC PowerEdge R740xd2-System Vorderseite Rückseite Intern Anzahl von...

  • Seite 169: Nic-Ports - Technische Daten

    Sie können bis zu sechs PCIe-Add-on-NIC-Karten einsetzen. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge R740xd2-System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9- poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Anschlüsse – Technische Daten Das Dell EMC PowerEdge R740xd2System unterstützt einen 15-poligen VGA-Anschluss auf der Rückseite des System.

  • Seite 170: Umgebungsbedingungen

    Die Auflösungen 1.920 x 1.080 und 1.920 x 1.200 werden nur im Reduced-Blanking-Modus unterstützt. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen entnehmen Sie bitte dem Umweltdatenblatt des betreffenden Produkts. Dieses finden Sie bei den Handbüchern und Dokumenten auf www.dell.com/poweredgemanuals Tabelle 32. Temperatur – Technische Daten Temperatur Technische Daten Speicher −40–65 °C (−40–149 °F)

  • Seite 171: Standardbetriebstemperatur

    Die Installation von Erweiterungskarten und Risern muss gemäß der spezifischen Richtlinien zur Installation von Erweiterungskarten erfolgen. • Das Mellanox CX-5-Kabel für 100-G-QSFP-PCIe-Adapter mit zwei Ports ist beschränkt auf Dell NW-QSPF28-Direct-Attach-Kabel und Finisar-100G-85C-Glasfaserkabel. Andere als die von Dell zertifizierten Kabel werden nicht unterstützt. Technische Daten...
  • Seite 172 Tabelle 39. Standard bezüglich der Temperaturüberschreitung Konfiguration Maximale Anzahl der unterstützten DIMM- Kühlkörper Kühlgehäus Lüfter Prozessoren Platzhalter etyp Anzahl Modell Butterfly- Ohne Riser 1 oder 2 <= 140 W Erforderlich Prozessor 1: 2HE- Konfigurati Prozessoren Standard- Kühlgehäuse Hochleist Mit Butterfly- Kühlkörper ungslüfter Riser...

  • Seite 173: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Tier-Stufe der Busbreite Karten voller Anwendungeinsch Karten halber Anwendungeinsch thermischen Bauhöhe ränkungen Bauhöhe ränkungen Kühlung (Konfigurationstyp (Konfigurationstyp /PCIe-Steckplatz) /PCIe-Steckplatz) QLOGIC, 10G, vier QLOGIC, 10G, vier 1. Butterfly-Riser- Ports, QLGX Ports, QLGX Konfiguration / Steckplatz 3, 4 2. Konfiguration mit rückseitigem HDD-Modul / Steckplatz 2, 3 –...

  • Seite 174: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes • Systemdiagnose Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld an der des Systems. Abbildung 144.

  • Seite 175: Idrac Direct-Led-Anzeigecodes

    Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite zum Nachschlagen von Fehlermeldungen auf qrl.dell.com. iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird.

  • Seite 176: Netzteil-Anzeigecodes

    Wenn zwei Netzteile installiert sind, müssen beide Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.
  • Seite 177 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Es wird dann eine Netzteil- Fehlpaarung gemeldet oder das System lässt sich nicht...

  • Seite 178: Laufwerksanzeigecodes

    Betriebsanzeigecodes Zustand Paar zu erhalten, kann dies zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen. Um von einer High-Output- zu einer Low-Output-Konfiguration oder umgekehrt zu gelangen, müssen Sie das System ausschalten. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen.

  • Seite 179: Systemdiagnose

    Sekunden Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 180: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 181: Wie Sie Hilfe Bekommen

    Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie...

  • Seite 182: Quick Resource Locator Für Das Dell Emc Poweredge R740Xd2-System

    Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...

  • Seite 183: Dokumentationsangebot

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. 2. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 184 OpenManage Enterprise finden Sie im Benutzerhandbuch für Dell OpenManage Enterprise. Weitere Informationen über das Installieren und www.dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme www.dell.com/openmanagemanuals von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.

Inhaltsverzeichnis
