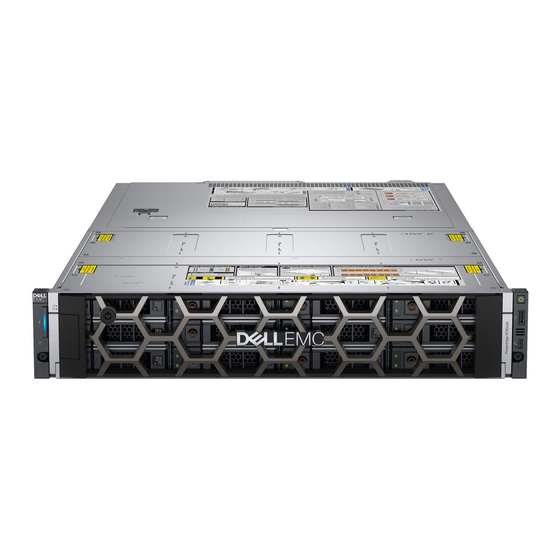

Dell EMC PowerEdge R740xd2
Installations- und Service-Handbuch
Vorschriftenmodell: E56S Series
Vorschriftentyp: E56S001
September 2021
Rev. A18

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R740xd2

Inhaltszusammenfassung für Dell EMC PowerEdge R740xd2

  • Seite 1 Dell EMC PowerEdge R740xd2 Installations- und Service-Handbuch Vorschriftenmodell: E56S Series Vorschriftentyp: E56S001 September 2021 Rev. A18...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 - 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: Übersicht über das Dell EMC PowerEdge R740xd2-System..........8 Frontansicht des Systems..............................8 Bedienfelder..................................9 Rückansicht des Systems..............................10 Das Systeminnere................................. 11 Ausfindigmachen des Informationsschilds Ihres Systems....................13 Aufkleber mit Systeminformationen..........................14 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............17 Einrichten des Systems...............................
  • Seite 4 Laufwerksschacht................................41 Öffnen der Laufwerkschächte............................41 Schließen der Laufwerkschächte..........................42 Laufwerke.....................................42 Entfernen eines Laufwerkplatzhalters........................42 Einsetzen eines Laufwerkplatzhalters.........................43 Entfernen eines Festplattenträgers..........................44 Laufwerk aus Laufwerkträger entfernen........................45 Installieren eines Laufwerkträgers..........................45 Einsetzen eines Laufwerks in den Laufwerkträger....................46 Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter............47 Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerksadapter..............
  • Seite 5 Einsetzen einer Erweiterungskarte auf der Systemplatine..................94 Entfernen eines Erweiterungskarten-Risers......................96 Installieren eines Erweiterungskarten-Risers......................99 M.2-SSD-Modul..................................101 Entfernen des M.2-SSD-Moduls..........................101 Installieren des M.2-SSD-Moduls..........................102 Optionales IDSDM-/vFlash-Modul..........................103 Entfernen des IDSDM-/vFlash-Moduls........................103 Installieren des IDSDM-/vFlash-Moduls........................104 Entfernen der Mikro-SD-Karte..........................105 Einsetzen der MicroSD-Karte............................ 106 LOM-Riserkarte..................................107 Entfernen der LOM-Riser-Karte..........................
  • Seite 6 Kapitel 7: Wie Sie Hilfe bekommen....................148 Kontaktaufnahme mit Dell..............................148 Informationen zum Recycling oder End-of-Life-Service....................148 Zugriff auf Systeminformationen mithilfe von QRL.......................148 Quick Resource Locator für das Dell EMC PowerEdge R740xd2-System............149 Automatische Unterstützung mit SupportAssist......................149 Kapitel 8: Dokumentationsangebot....................150 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Über Dieses Dokument

    Über dieses Dokument Mit diesem Dokument erhalten Sie eine Übersicht über das System, Informationen zur Installation und dem Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten. Über dieses Dokument...

  • Seite 8: Kapitel 2: Übersicht Über Das Dell Emc Poweredge R740Xd2-System

    ANMERKUNG: Alle Arten von SAS- bzw. SATA-Festplatten und SSDs werden in diesem Dokument als „Laufwerke“ bezeichnet, sofern nicht anders angegeben. Weitere Informationen finden Sie in den technischen Daten des Dell EMC PowerEdge R740xd2 auf der Seite mit der Produktdokumentation. Themen: •...

  • Seite 9: Bedienfelder

    2. Ein USB 2.0-konformer Port 3. Micro-USB 2.0-konformer Anschluss für iDRAC Direct 4. iDRAC-LED-Anzeige ANMERKUNG: Weitere Informationen zu den Ports finden Sie im Abschnitt zu Ports und Anschlüssen in den technischen Daten zum PowerEdge R740xd2 unter .www.dell.com/poweredgemanuals. Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 10: Rückansicht Des Systems

    4. Netzteil (PSU 1) 5. Informations-Tag 6. Netzteil (PSU 2) 7. LOM-Ethernet-Anschluss (2) 8. Ethernet-Anschluss (1 Gbit) 9. Ethernet-Port (2 Gbit) 10. USB 3.0-Anschluss (2) 11. Dedizierter Netzwerkport des iDRAC9 12. VGA-Anschluss 13. Systemidentifikationstaste Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 11: Das Systeminnere

    11. USB 3.0-Anschluss (2) 12. Dedizierter Netzwerkport des iDRAC9 13. VGA-Anschluss 14. Systemidentifikationstaste Weitere Informationen finden Sie unter Dell EMC PowerEdge R740xd2 auf der Seite mit der Produktdokumentation. Das Systeminnere ANMERKUNG: Hot-swap-fähige Komponenten sind orange gekennzeichnet, während die Griffstellen auf den Komponenten blau markiert sind.
  • Seite 12 Abbildung 8. Das Innere eines Systems mit Butterfly-Riser 1. Laufwerksschacht 1 2. Laufwerksschacht 2 3. Lüfter (6) 4. Speichermodul 5. Prozessor- und Kühlkörpermodul 1 6. Prozessor- und Kühlkörpermodul 2 7. Systemplatine 8. LOM-Riserkarte 9. Interner PERC-Riser 10. Kühlgehäuse 11. Butterfly-Riser Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 13: Riser Mit Voller Höhe (Oder 2 Riser Mit Flachem Profil)

    Alternativ finden Sie die Informationen unter Umständen auf einem Aufkleber auf dem Gehäuse des Systems. Alternativ können sich diese Informationen auch auf dem als Mini-Enterprise-Service-Tag (MEST) bezeichneten Etikett auf dem Gehäuse an der Rückseite des Systems befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 10. Ausfindigmachen des Informationsschilds Ihres Systems...

  • Seite 14: Aufkleber Mit Systeminformationen

    1. Informationschild (Draufsicht) 2. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff 3. Express-Servicecode 4. QRL-Etikett 5. Informationsschild (Rückansicht) Aufkleber mit Systeminformationen Abbildung 11. PowerEdge R740xd2 – Serviceinformationen Übersicht über das Dell EMC PowerEdge R740xd2-System...
  • Seite 15 Abbildung 12. Speicherinformationen Abbildung 13. OCP Installation Abbildung 14. Riser-Installation Abbildung 15. Installation des hinteren Laufwerksgehäuses Übersicht über das Dell EMC PowerEdge R740xd2-System...
  • Seite 16 Abbildung 16. Bedienung der Laufwerkschächte Abbildung 17. Konfiguration und Layout der Laufwerke Abbildung 18. System-LED-Anzeige und Express-Service-Tag Übersicht über das Dell EMC PowerEdge R740xd2-System...

  • Seite 17: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Referenzhandbuch für Dell EMC PowerEdge R740xd2 auf der Seite mit der Produktdokumentation. iDRAC-Konfiguration Der integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren produktiver zu machen und die allgemeine Verfügbarkeit von Dell Systemen zu verbessern. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie bei der Remote-Systemverwaltung.

  • Seite 18: Melden Sie Sich Bei Idrac An

    Kennwort ändern. ANMERKUNG: Die Intel Quick Assist Technology (QAT) auf dem Dell EMC PowerEdge R740xd2-System wird bei der Chipsatz- Integration unterstützt und über eine optionale Lizenz aktiviert. Die Lizenzdateien werden auf den Schlitten über iDRAC aktiviert. Weitere Informationen über Treiber, Dokumente und Whitepaper zur Intel QAT finden Sie unter https://01.org/intel-quickassist-...

  • Seite 19: Methoden Zum Download Von Firmware Und Treiber

    Verwendung von virtuellen iDRAC-Medien Www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 20: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit an Komponenten im Inneren Ihres System • Empfohlene Werkzeuge • Frontblende • Systemabdeckung • Luftstromverkleidung • Interner PERC-Riser •...

  • Seite 21: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 22: Frontblende

    Dieser Schlüssel wird nur dann benötigt, wenn Ihr System über eine Blende verfügt. ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Torx-Schraubenzieher der Größe T15 ● 5-mm-Sechskant-Schraubendreher ● Kunststoffstift ● 1/4-Zoll-Flachschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ●...

  • Seite 23: Installieren Der Frontverkleidung

    Abbildung 19. Entfernen der Frontverkleidung Nächste Schritte Bringen Sie die Frontverkleidung wieder Installieren der Frontverkleidung Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist Teil der Frontverkleidungspakets. Schritte 1.

  • Seite 24: Systemabdeckung

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Schieneninstallationshandbuch unter Die Seite www.dell.com/poweredgemanuals auf. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher (Größe 2) die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.

  • Seite 25: Installieren Der Systemabdeckung

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Schritte 1. Richten Sie die Laschen der Systemabdeckung an den Führungsschlitzen am System aus.
  • Seite 26 Abbildung 22. Installieren der Systemabdeckung Nächste Schritte Schließen Sie die Laufwerkschächte. 2. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 27: Luftstromverkleidung

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie den Butterfly Riser (falls installiert).

  • Seite 28: Installieren Des Kühlgehäuses

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie den Butterfly Riser (falls installiert).
  • Seite 29 Abbildung 25. Installieren des Kühlgehäuses Abbildung 26. Installieren des Kühlgehäuses für ein System, das für rückseitige Laufwerke konfiguriert ist Installieren und Entfernen von Systemkomponenten...

  • Seite 30: Interner Perc-Riser

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 31: Installieren Des Internen Perc-Risers

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.
  • Seite 32 Abbildung 29. Verbinden des Kabels mit dem internen PERC-Riser 2. Halten Sie den internen PERC-Riser an den blauen Griffstellen, drehen Sie ihn um, richten Sie ihn am PCI-Steckplatz aus und drücken Sie, bis er vollständig eingesetzt ist. 3. Heben Sie den Gegenstößel an, um den Riser zu arretieren. Installieren und Entfernen von Systemkomponenten...

  • Seite 33: Entfernen Der Perc-Karte Aus Dem Internen Perc-Riser

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 34: Installieren Der Perc-Karte Im Internen Perc-Riser

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 35: Lüfter

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...
  • Seite 36 Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse. Entfernen Sie den internen PERC-Riser. 10. Sorgen Sie dafür, dass die Kabel den Zugriff auf den Stecker des Lüfterkabels auf der Systemplatine nicht behindern. Schritte 1. Drücken Sie auf die Laschen am Lüfterkabelanschluss und lösen Sie das Kabel von der Systemplatine. 2.

  • Seite 37: Installieren Des Lüfters

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.
  • Seite 38 Abbildung 35. Installieren des Lüfters Abbildung 36. Verbinden des Kabels von Lüfter 1 mit dem PIB-Anschluss Nächste Schritte Installieren Sie den internen PERC-Riser. Installieren Sie das Kühlgehäuse. Installieren und Entfernen von Systemkomponenten...

  • Seite 39: Eingriffschalter

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 40: Installieren Des Eingriffsschalters

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 41: Laufwerksschacht

    4. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte. 6. Setzen Sie die Netzteile ein.

  • Seite 42: Schließen Der Laufwerkschächte

    Entfernen Sie den Laufwerksträger (falls installiert) oder installieren Sie einen Laufwerksträger. Schließen der Laufwerkschächte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Falls installiert, entfernen Sie die Frontblende. Schritte 1. Ziehen Sie an den blauen Freigabelaschen auf beiden Seiten und schieben Sie die Laufwerkschächte in das System, bis beide Schächte einrasten.

  • Seite 43: Einsetzen Eines Laufwerkplatzhalters

    VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. Schritte Drücken Sie auf die Entriegelungstaste und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. Abbildung 41.

  • Seite 44: Entfernen Eines Festplattenträgers

    Nächste Schritte Bringen Sie gegebenenfalls die Frontblende an. Entfernen eines Festplattenträgers Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Entfernen Sie die Frontblende (falls installiert). 3. Bereiten Sie das Laufwerk mit der Verwaltungssoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Anzeigen aus sind, kann das Laufwerk ausgebaut werden.

  • Seite 45: Laufwerk Aus Laufwerkträger Entfernen

    Laufwerk aus Laufwerkträger entfernen Voraussetzungen VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Gleitschienen am Laufwerkträger. ANMERKUNG: Wenn der Festplatten- bzw. SSD-Träger über eine Torx-Schraube verfügt, verwenden Sie einen Torx 6- (für 2,5-Zoll-Laufwerke) oder Torx 8- (für 3,5-Zoll-Laufwerke) Schraubendreher, um das Laufwerk zu entfernen.

  • Seite 46: Einsetzen Eines Laufwerks In Den Laufwerkträger

    VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. ANMERKUNG: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System eingesetzt wird, beginnt automatisch die Neuerstellung des Laufwerks.

  • Seite 47: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter

    Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass das Anschlussende des Laufwerks in Richtung der Rückseite des Laufwerkträgers zeigt. 2. Richten Sie die Schraubenbohrungen am Laufwerk an den Schraubenbohrungen am Laufwerkträger aus. 3. Bringen Sie mit einem Kreuzschlitzschraubenzieher (Größe 1) die Schrauben wieder an, mit denen das Laufwerk am Laufwerkträger befestigt wird.

  • Seite 48: Einsetzen Eines 2,5-Zoll-Laufwerks In Einen 3,5-Zoll-Laufwerksadapter

    Abbildung 47. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter Nächste Schritte Setzen Sie ein 2,5-Zoll-Laufwerk in einen 3,5-Zoll-Laufwerksadapter wieder ein. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll- Laufwerksadapter Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie den Laufwerksträger. Schritte 1. Richten Sie die Schraubenbohrungen des 2,5-Zoll-Laufwerks an den Schraubenbohrungen des 3,5-Zoll-Laufwerksadapters aus. 2.

  • Seite 49: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem 3,5-Zoll-Laufwerksträger

    Abbildung 48. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerksadapter Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll- Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Schienen am Laufwerksträger. ANMERKUNG: Wenn das 3,5-Zoll-Laufwerk über Torx-Schrauben verfügt, verwenden Sie einen Torx 6-Schraubendreher, um das Laufwerk aus einem 3,5-Zoll-Laufwerksadapter zu entfernen.

  • Seite 50: Einsetzen Eines 3,5-Zoll-Laufwerksadapters In Den 3,5-Zoll-Laufwerksträger

    Abbildung 49. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksadapter in den 3,5-Zoll-Laufwerksträger ein. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll- Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Setzen Sie das 2,5-Zoll-Laufwerk in den 3,5-Zoll-Laufwerksadapter ein.

  • Seite 51: Halterung Der Laufwerksrückwandplatine

    Abbildung 50. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksträger in das System ein. Bringen Sie gegebenenfalls die Frontverkleidung an. Halterung der Laufwerksrückwandplatine Entfernen der Rückwandplatinen-Halterung von Laufwerkschacht 1 Voraussetzungen ANMERKUNG: Stellen Sie sicher, dass Laufwerkschacht 1 und 2 geöffnet sind, um an die Rückwandplatinen-Halterung gelangen zu können.

  • Seite 52: Installieren Der Rückwandplatinen-Halterung Von Laufwerkschacht 1

    Abbildung 51. Entfernen der Rückwandplatinen-Halterung von Schacht 1 Nächste Schritte Setzen Sie die Rückwandplatinen-Halterung von Laufwerkschacht 1 wieder ein. Installieren der Rückwandplatinen-Halterung von Laufwerkschacht 1 Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 1. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 53: Entfernen Der Rückwandplatinen-Halterungen Von Laufwerkschacht 2

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte. Schritte 1.

  • Seite 54: Installieren Der Rückwandplatinen-Halterungen Von Laufwerkschacht 2

    Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte. Schritte 1.

  • Seite 55: Schachteingriffsschalter

    Abbildung 54. Installieren der Rückwandplatinen-Halterungen von Schacht 2 Nächste Schritte 1. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 56: Installieren Eines Schachteingriffsschalters

    Abbildung 55. Entfernen des Schachteingriffsschalters Nächste Schritte Setzen Sie den Schachteingriffsschalter wieder ein. Installieren eines Schachteingriffsschalters Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 57: Hinteres Laufwerksgehäuse

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 58: Installieren Des Hinteren Laufwerksgehäuses

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 59: Laufwerkrückwandplatine

    Kühlgehäuse. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 60: Entfernen Der Rückwandplatine Von Laufwerkschacht 1

    Abbildung 59. Rückwandplatine für zwölf 3,5-Zoll-Laufwerke 1. Netzanschluss (J_BP_PWR1) 2. SAS/SATA-Kabelanschluss (BP SAS A1) 3. SAS/SATA-Kabelanschluss (BP SAS A2) 4. Signalanschluss(J_BP_SIG1) 5. SAS/SATA-Kabelanschluss (BP SAS B0) 6. SAS/SATA-Kabelanschluss (BP SAS A0) 7. Anschluss für Eingriffsschalterkabel Abbildung 60. Rückwandplatine für zwei 3,5-Zoll-Laufwerke (hinten) 1.

  • Seite 61: Installieren Der Rückwandplatine Von Laufwerkschacht 1

    Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 alle Schrauben, mit denen die Rückwandplatine befestigt ist. Abbildung 61. Entfernen der Schrauben von der Rückwandplatine 2. Halten Sie die Rückwandplatine an den Kanten und entfernen Sie sie aus dem Schacht. Abbildung 62.

  • Seite 62: Entfernen Der Rückwandplatine Von Laufwerkschacht 2

    Entfernen Sie die Frontblende (falls installiert). Entfernen Sie alle Laufwerke aus den Laufwerks-Steckplätzen von Schacht 1. Öffnen Sie die Laufwerkschächte. Entfernen Sie die Halterung von Laufwerkschacht 1. Entfernen Sie den Schachteingriffsschalter. 7. Trennen Sie alle Kabel von der Rückwandplatine. Schritte 1.
  • Seite 63 Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte. ANMERKUNG: Stellen Sie sicher, dass der Laufwerkschacht vollständig geöffnet ist, damit Sie an die Rückwandplatine gelangen...

  • Seite 64: Installieren Der Rückwandplatine Von Laufwerkschacht 2

    Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte.

  • Seite 65: Entfernen Der Rückseitigen Laufwerks-Rückwandplatine

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Laufwerke aus dem hinteren Laufwerksgehäuse.

  • Seite 66: Installieren Der Hinteren Laufwerks-Rückwandplatine

    Sie dann die Laufwerkschächte. 7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Laufwerke aus dem hinteren Laufwerksgehäuse.

  • Seite 67: Kabelführung

    4. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte. 6. Setzen Sie die Netzteile ein.

  • Seite 68: Systemspeicher

    Abbildung 70. Kabelführung – System mit 2 x 3,5-Zoll-Laufwerksrückwandplatine, die mit der Riser-PERC verbunden ist Abbildung 71. Kabelführung – System mit 2 x 3,5-Zoll-Laufwerksrückwandplatine, die mit dem SATA-Anschluss der Hauptplatine verbunden ist Systemspeicher Richtlinien für Systemspeicher PowerEdge-Systeme unterstützen DDR4-registrierte DIMMs (RDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden.

  • Seite 69: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Abbildung 72. Systemspeicher Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 5. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1 Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 und A10 Steckplätze A6 und A7 und A8 und A9...

  • Seite 70: Betriebsartspezifische Richtlinien

    ● Ausgewähltes Systemprofil (z. B. „Performance Optimized“ [Leistungsoptimiert] oder „Custom“ [Benutzerdefiniert] [hohe Geschwindigkeit oder niedrigere Geschwindigkeit]) ● Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit. ● Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit. ● Maximal von den DIMMs unterstützte Geschwindigkeit ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an. Dieses System unterstützt die flexible Arbeitsspeicherkonfiguration.
  • Seite 71 Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler. Dell Fault Resilient Mode Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die Maximierung der Systemverfügbarkeit erlauben.

  • Seite 72: Konfiguration

    Tabelle 8. Regeln für die Arbeitsspeicherbestückung (fortgesetzt) Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung ANMERKUNG: Eine ungerade Anzahl von DIMMs bedeutet eine unausgeglichene Arbeitsspeicherkonfiguration. Dies führt zu Leistungseinbußen. Für optimale Leistung empfiehlt es sich, alle Speicherkanäle identisch zu bestücken, mit identischen DIMMs. ●...

  • Seite 73: Entfernen Eines Speichermoduls

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 74: Installieren Eines Speichermoduls

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 75: Prozessor Und Kühlkörper

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 76: Entfernen Des Prozessors

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.
  • Seite 77 Entfernen Sie ein Prozessor- und Kühlkörpermodul. Schritte 1. Setzen Sie den Kühlkörper mit dem Prozessor, dessen Seite nach oben weist. 2. Setzen Sie einen Schlitzschraubendreher in den Steckplatz lösen gekennzeichnet mit einem gelben Etikett. Drehen Sie den Schraubendreher (keine Hebelbewegung), um die Dichtung aus Kühlpaste aufzubrechen. 3.

  • Seite 78: Einbauen Des Prozessors

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.
  • Seite 79 VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung. Abbildung 79. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 5.

  • Seite 80: Installieren Eines Prozessor- Und Kühlkörpermoduls

    Kühlgehäuse. 5. Bringen Sie die Systemabdeckung 6. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 81 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse. Entfernen Sie das hintere Laufwerksgehäuse (falls installiert).

  • Seite 82: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt Troubleshooting für Erweiterungskarten im Troubleshooting- Handbuch für Dell EMC PowerEdge-Server unter Die Seite www.dell.com/poweredgemanuals auf.
  • Seite 83 Maximale Anzahl an Karten LOM-Riser ; 2 x 1 G BCM5720L LOM-Riser; 2 x 10 G BCM57416 (BaseT/ SFP+) LOM-Riser: Broadcom-25G-Karte, 930PP RAID – PERC 9/9.14G/10 (extern) (Dell) 2, 3, 5 Karte voller Bauhöhe (FH-Karte), Netzwerk (Broadcom/Intel/Mellanox/Qlogic) BOSS M.2 (SATA) (Dell)

  • Seite 84: Entfernen Einer Erweiterungskarte Von Der Hauptplatine

    Maximale Anzahl an Karten 3, 5 Karte mit flachem Profil (LP-Karte), 10G, 25G, 40G (Broadcom / Intel / Mellanox / Qlogic mit zwei Ports / Solarflare) BOSS M.2 (SATA) (Dell) 3, 5 1G-Karte, Netzwerk (Broadcom/INTEL) 6, 5, 3 PERC 9/9.14G (intern)
  • Seite 85 Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Luftstromverkleidung. Entfernen Sie das hintere Laufwerksgehäuse, falls vorhanden.

  • Seite 86: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 87 Schritte 1. Öffnen Sie den Erweiterungskartenriegel. 2. Halten Sie die Erweiterungskarte an den Kanten und ziehen Sie sie vom Erweiterungskartenanschluss am Riser ab. Abbildung 84. Entfernen einer Erweiterungskarte aus einem Riser mit flachem Profil Abbildung 85. Entfernen einer Erweiterungskarte aus einem X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...
  • Seite 88 Abbildung 86. Entfernen einer Erweiterungskarte aus einem Butterfly-Riser 3. Wenn die Erweiterungskarte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 87. Einsetzen eines Abdeckblechs für Riser mit flachem Profil Installieren und Entfernen von Systemkomponenten...
  • Seite 89 Abbildung 88. Einsetzen eines Abdeckblechs für X1-Riser mit voller Höhe Abbildung 89. Einsetzen eines Abdeckblechs für Butterfly-Riser Nächste Schritte Setzen Sie eine Erweiterungskarte im Erweiterungskarten-Riser wieder ein. 2. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und drücken Sie den Erweiterungskartenriegel.

  • Seite 90: Einsetzen Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 91 Abbildung 90. Entfernen des Abdeckblechs für Riser mit flachem Profil Abbildung 91. Entfernen des Abdeckblechs für X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...
  • Seite 92 Abbildung 92. Entfernen des Abdeckblechs für Butterfly-Riser 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.
  • Seite 93 Abbildung 94. Einsetzen einer Erweiterungskarte in einen X1-Riser mit voller Höhe Abbildung 95. Einsetzen einer Erweiterungskarte in Butterfly-Riser Nächste Schritte Setzen Sie den Erweiterungskarten-Riser in das System ein. 2. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Setzen Sie gegebenenfalls das hintere Laufwerksgehäuse wieder ein.

  • Seite 94: Einsetzen Einer Erweiterungskarte Auf Der Systemplatine

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 95 Abbildung 96. Entfernen des Abdeckblechs ANMERKUNG: Bewahren Sie den Abdeckbleche für den zukünftigen Gebrauch auf. Abdeckbleche müssen in allen leeren Erweiterungskartensteckplätzen angebracht werden, damit das System seine FCC-Zertifizierung behält. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.

  • Seite 96: Entfernen Eines Erweiterungskarten-Risers

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie die Luftstromverkleidung.
  • Seite 97 Schritte Halten Sie den Erweiterungskarten-Riser an den Griffstellen fest und heben Sie ihn vom Anschluss auf der Hauptplatine ab. Abbildung 98. Entfernen des rechten Risers mit flachem Profil Abbildung 99. Entfernen des linken Risers mit flachem Profil Installieren und Entfernen von Systemkomponenten...
  • Seite 98 Abbildung 100. Entfernen des X1-Risers mit voller Höhe ANMERKUNG: Lösen Sie bei Butterfly-Risern die unverlierbare Schraube und heben Sie den Riser aus dem System heraus, während Sie ihn an den Griffstellen festhalten. Abbildung 101. Entfernen des Butterfly-Risers Installieren und Entfernen von Systemkomponenten...

  • Seite 99: Installieren Eines Erweiterungskarten-Risers

    Sie dann die Laufwerkschächte. 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie das Kühlgehäuse.
  • Seite 100 Abbildung 103. Einbauen des linken Risers mit flachem Profil Abbildung 104. Einbauen des X1-Risers mit voller Höhe ANMERKUNG: Ziehen Sie bei Butterfly-Risern die unverlierbare Schraube fest, um den Riser an der Hauptplatine zu befestigen. Installieren und Entfernen von Systemkomponenten...

  • Seite 101: M.2-Ssd-Modul

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 102: Installieren Des M.2-Ssd-Moduls

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 103: Optionales Idsdm-/Vflash-Modul

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...

  • Seite 104: Installieren Des Idsdm-/Vflash-Moduls

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 105: Entfernen Der Mikro-Sd-Karte

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 106: Einsetzen Der Microsd-Karte

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 107: Lom-Riserkarte

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 108: Einsetzen Der Lom-Riser-Karte

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 109: Systembatterie

    Kühlgehäuse. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 110 6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie unter Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 111: Optionaler Interner Usb-Speicherstick

    Bauen Sie das Kühlgehäuse ein (falls entfernt). 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie unter Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 112 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskarten-Riser mit flachem Profil (falls installiert).

  • Seite 113: Netzteileinheiten

    ● Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen zu iDRAC-Einstellungen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter https://www.dell.com/idracmanuals. Entfernen eines Netzteilplatzhalters...

  • Seite 114: Einsetzen Des Netzteilplatzhalters

    Einsetzen des Netzteilplatzhalters Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. ANMERKUNG: Falls das System nur ein Netzteil verwendet, muss dieses Netzteil in Netzteilschacht 1 installiert und der Netzteilplatzhalter in Netzteilschacht 2 eingesetzt werden. Schritte Richten Sie den Netzteilplatzhalter am Netzteilschacht aus und schieben Sie ihn in den Netzteilschacht, bis er hörbar einrastet. Abbildung 119.

  • Seite 115: Installieren Einer Netzteileinheit

    Abbildung 120. Entfernen eines Netzteils Nächste Schritte Setzen Sie wieder ein Netzteil ein. Installieren einer Netzteileinheit Das Verfahren für das Installieren Wechselstrom- und Gleichstromnetzteilen identisch ist. Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Stellen Sie sicher, dass beide Netzteile vom gleichen Typ sind und die gleiche maximale Ausgangsleistung besitzen. ANMERKUNG: Die maximale Ausgangsleistung (in Watt) ist auf dem Netzteiletikett angegeben.

  • Seite 116: Stromzwischenplatine

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 117: Installieren Der Stromzwischenplatine

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 118: Systemplatine

    Kühlgehäuse. 3. Bringen Sie die Systemabdeckung 4. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.
  • Seite 119 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems 8. Entfernen Sie die folgenden Komponenten:...

  • Seite 120: Einsetzen Der Systemplatine

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems 9. Entfernen Sie die folgenden Komponenten: Kühlgehäuse...
  • Seite 121 Prozessoren und Kühlkörpermodule h. Prozessorenplatzhalter (falls installiert) Speichermodule und Speichermodul-Platzhalter LOM-Riserkarte Schritte 1. Entpacken Sie die neue Systemplatine. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen.

  • Seite 122: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    TPM für BitLocker-Benutzer. 9. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter Das iDRAC- Benutzerhandbuch finden Sie unter https://www.dell.com/idracmanuals. Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion Mithilfe der Funktion „Easy Restore“...

  • Seite 123: Modul Vertrauenswürdige Plattform

    6. Entfernen Sie die Netzteile. 7. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie das Kühlgehäuse.

  • Seite 124: Installieren Des Tpm-Moduls

    Kühlgehäuse. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 125: Initialisieren Des Tpm 2.0 Für Txt-Benutzer

    5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems Entfernen Sie die Frontblende (falls installiert).
  • Seite 126 2. Entfernen Sie die Schrauben, mit denen die Kabelkette und die Rückwandplatinen-Halterung von Schacht 2 verbunden sind. 3. Entfernen Sie die Schrauben, mit denen die obere Abdeckung der Kabelkette befestigt ist, lösen Sie die Abdeckung von den Führungsstiften und heben Sie sie vom System ab. Abbildung 128.
  • Seite 127 Abbildung 129. Entfernen der Schrauben für die Bodenhalterung und die Seitenabdeckung der Kabelkette 6. Schieben Sie Laufwerkschacht 2 in Richtung der Rückseite des Systems, bis die Schrauben für den linken und rechten weißen Schienenanschlag aus Kunststoff sichtbar sind, und entfernen Sie sie. 7.

  • Seite 128: Einsetzen Der Kabelketten-Baugruppe

    (falls installiert). 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Nehmen Sie die Abdeckung des Systems 10. Entfernen Sie die folgenden Komponenten: Rückwandplatinen-Halterung von Laufwerkschacht 1...
  • Seite 129 Speichermodule für Prozessor 1 Stromzwischenplatine (PIB) 11. Ziehen Sie alle Kabel, die mit der Kabelketten-Baugruppe verbunden sind, von der Rückwandplatine und der Systemplatine ab. Schritte 1. Setzen Sie die Kabelketten-Baugruppe in das System ein und führen Sie das Kabel des linken Bedienfelds durch die Bodenhalterung der Kabelkette.
  • Seite 130 Abbildung 133. Wiedereinsetzen der Seitenabdeckung der Kabelkette und der unteren Schrauben 5. Setzen Sie die Schrauben für den linken und rechten weißen Schienenanschlag aus Kunststoff wieder ein. ANMERKUNG: Stellen Sie sicher, dass das Kabel des linken Bedienfelds durch die Bodenhalterung der Kabelkette geführt wird und schließen Sie den Kabelstecker am Systemplatinenanschluss an.
  • Seite 131 Verbinden Sie sämtliche Kabel mit der Rückwandplatine und der Systemplatine. 2. Bringen Sie die Systemabdeckung 3. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. Öffnen Sie die Laufwerkschächte, setzen Sie alle Laufwerke ein und schließen Sie dann die Laufwerkschächte.

  • Seite 132: Bedienfeld

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 133: Installieren Des Linken Bedienfelds

    7. Entfernen Sie die Netzteile. 8. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie die Systemabdeckung. 10. Entfernen Sie die Kabelkettenbaugruppe.

  • Seite 134: Entfernen Des Rechten Bedienfelds

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie gegebenenfalls die Frontverkleidung.
  • Seite 135 Abbildung 138. Entfernen des Kabels des Bedienfelds 4. Entfernen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 1) die Schrauben, mit denen die rechte Bedienfeldbaugruppe am System befestigt ist. 5. Halten Sie an den Seiten und entfernen Sie die rechte Bedienfeldbaugruppe aus dem System. Abbildung 139.

  • Seite 136: Installieren Des Rechten Bedienfelds

    Sie dann die Laufwerkschächte. 5. Entfernen Sie die Netzteile. 6. Nehmen Sie das System aus dem Rack und setzen Sie es auf einen ESD-Arbeitstisch. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https://www.dell.com/poweredgemanuals. Entfernen Sie gegebenenfalls die Frontverkleidung.
  • Seite 137 Schließen Sie die Laufwerksschächte. 4. Bringen Sie die Systemabdeckung 5. Setzen Sie das System in das Rack. Weitere Informationen finden Sie im Das Schieneninstallationshandbuch finden Sie unter https:// www.dell.com/poweredgemanuals. 6. Setzen Sie die Netzteile ein. Öffnen Sie die Laufwerkschächte, setzen Sie...

  • Seite 138: Kapitel 5: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Außerdem finden Sie hier einige grundlegende Informationen zu Jumpern und Switches und die Anschlüsse auf den verschiedenen Platinen im System. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.

  • Seite 139: Jumper-Einstellungen Auf Der Systemplatine

    Tabelle 15. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung FAN5 Fan5-Anschluss FAN4 Fan4-Anschluss CPU1 Prozessorsockel 1 CPU1_PWR_CONN(P2) CPU1-Netzanschluss J_INTRU Anschluss für Gehäuseeingriffschalter FAN3 Fan3-Anschluss FAN2 Fan2-Anschluss J_BP_SIG1 Signalanschluss 1 für Rückwandplatine LFT_CP_CONN Linker Bedienfeldanschluss RGT_CP_CONN Rechter Bedienfeldanschluss SYS_PWR_CONN(P1) Systemnetzanschluss J_PIB_SIG1...

  • Seite 140: Deaktivieren Vergessener Kennworte

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 141: Kapitel 6: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes • Systemdiagnose Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld an der des Systems. Abbildung 143.

  • Seite 142: Idrac Direct-Led-Anzeigecodes

    Fehlermeldungen einzusehen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

  • Seite 143: Netzteil-Anzeigecodes

    Wenn zwei Netzteile installiert sind, müssen beide Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche...
  • Seite 144 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche...

  • Seite 145: Laufwerksanzeigecodes

    Tabelle 20. Statusanzeigecodes des Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand Nennleistung verfügen. Es wird dann eine Netzteil- Fehlpaarung gemeldet oder das System lässt sich nicht einschalten. VORSICHT: Ersetzen Sie bei nicht identischen Netzteilen nur das Netzteil mit der blinkenden Anzeige. Wenn Sie das Netzteil austauschen, um ein identisches Paar zu erhalten, kann dies zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen.

  • Seite 146: Systemdiagnose

    Sekunden Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 147: Bedienelemente Der Systemdiagnose

    Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten. Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an.

  • Seite 148: Kapitel 7: Wie Sie Hilfe Bekommen

    Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie...

  • Seite 149: Quick Resource Locator Für Das Dell Emc Poweredge R740Xd2-System

    Support von Dell EMC. ● Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet.

  • Seite 150: Kapitel 8: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
  • Seite 151 Treibern und Firmware finden Sie im Abschnitt „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur https://www.dell.com/poweredgemanuals Systemmanagementsoftware von Dell finden Sie im Übersichtshandbuch für Dell OpenManage Systems Management. Weitere Informationen zu Einrichtung, Verwendung www.dell.com/openmanagemanuals > OpenManage...

Diese Anleitung auch für:

E56s serieE56s001

Inhaltsverzeichnis
