MSAC501-S(RS485)
Servicemode (RS485-Mode)
Fehlerzustand
1. Sensor-Band Abstand
2. Plausibilität Absolutwert
3. Geschwindigkeitscheck (v >5 m/s)
4. Sensor-Band Abgleich
5. Verify-Fehler EEPROM
6. Checksummen-Fehler EEPROM
7. Lese-/Schreib-Fehler EEPROM
Treten mehrere Fehlerzustände gemeinsam auf, so addieren sich die jewei-
ligen Blinksignale zu einer Folge (z. B. LED rot blinkt 5x -> Fehlerzustand
1 + 3).
9 Servicemode (RS485-Mode)
Nachdem der Sensor MSAC501 über den Eingang "Config" (GND) in den
Servicemode gebracht wurde (siehe Kapitel 3), kann er mit einem einfa-
chen ASCII-Protokolls über ein Terminalprogramms parametriert bzw. Sta-
tusinformationen abgerufen werden.
Hierzu müssen die Anschlusspins D+ und D- über einen RS485/RS232-
Wandler an einen PC angeschlossen werden. Die Übertragung erfolgt bidi-
rektional.
9.1 Applikation MSAC501 mit Servicemode

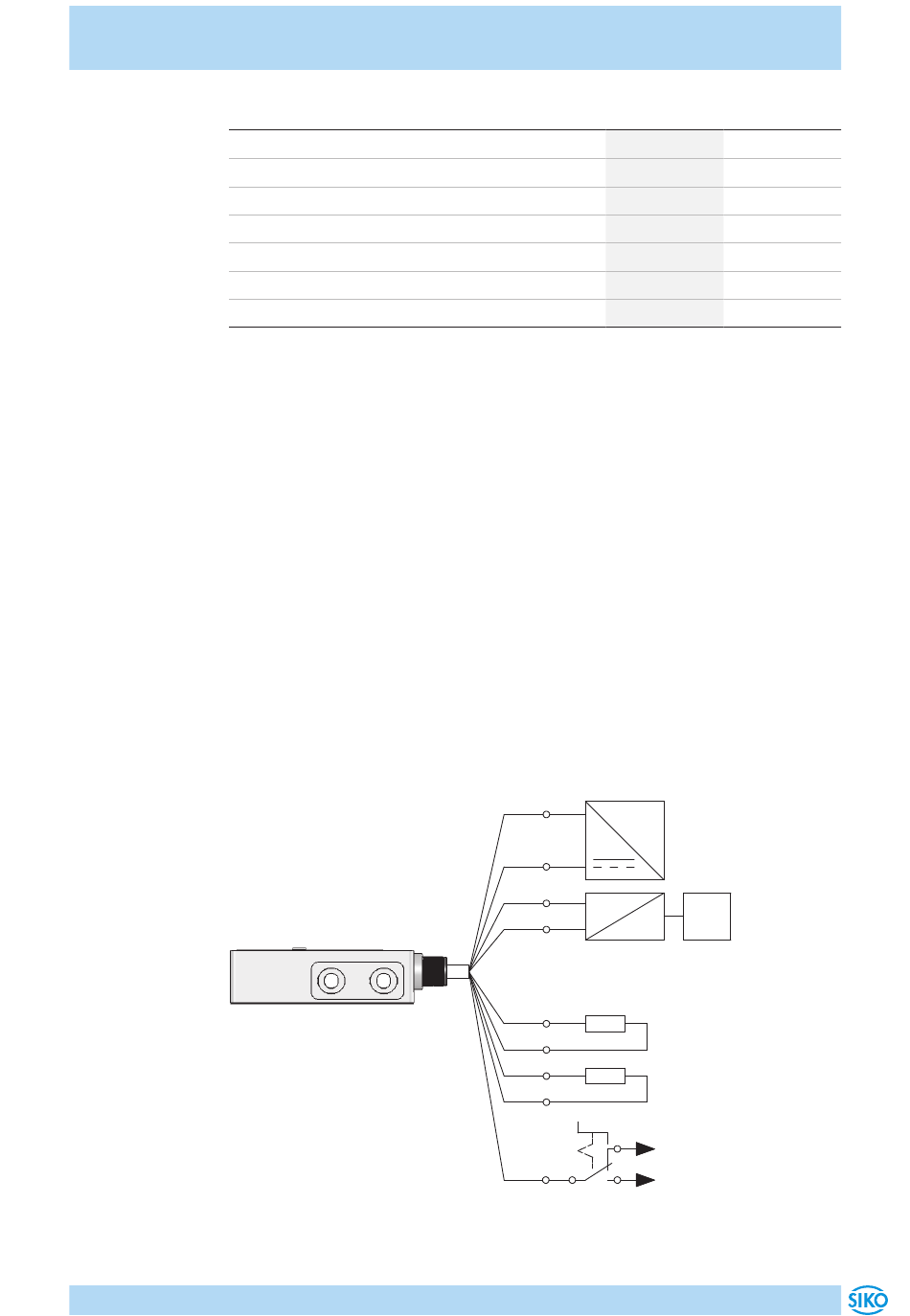

Abb. 2: Beispiel mit Servicemode
MSAC501-S(RS485) · Datum 01.07.2019 · Art. Nr. 88115 · Änd. Stand 168/19
LED
rot
rot
rot
grün
grün
grün
grün
+UB
~
GND
D+
D-
RS485/RS232-Wandler
Abschlusswiderstände
120 ... 150 Ohm
A
/A
B
/B
GND
Config
+UB
Deutsch
11
Blinkrate
1x
2x
4x
1x
2x
4x
8x
PC
