1 Aufgabe

1 Aufgabe
Die SIMATIC S7 300/400 kann als PROFINET controller betrieben werden. Dabei
kann ein SINAMICS Antrieb als PROFINET device eingesetzt und von der
fehlersicheren S7-300F/400F angesteuert werden.
In diesem Applikationsbeispiel wird gezeigt, wie man den SINAMICS und die
S7-300F/400F konfiguriert, in Betrieb nimmt und auf Prozessdaten und Parameter
zugreift. Gleichzeitig können dabei auch sicherheitsgerichtete Daten zwischen der
Steuerung und dem Antrieb ausgetauscht werden.
Überblick über die Automatisierungsaufgabe

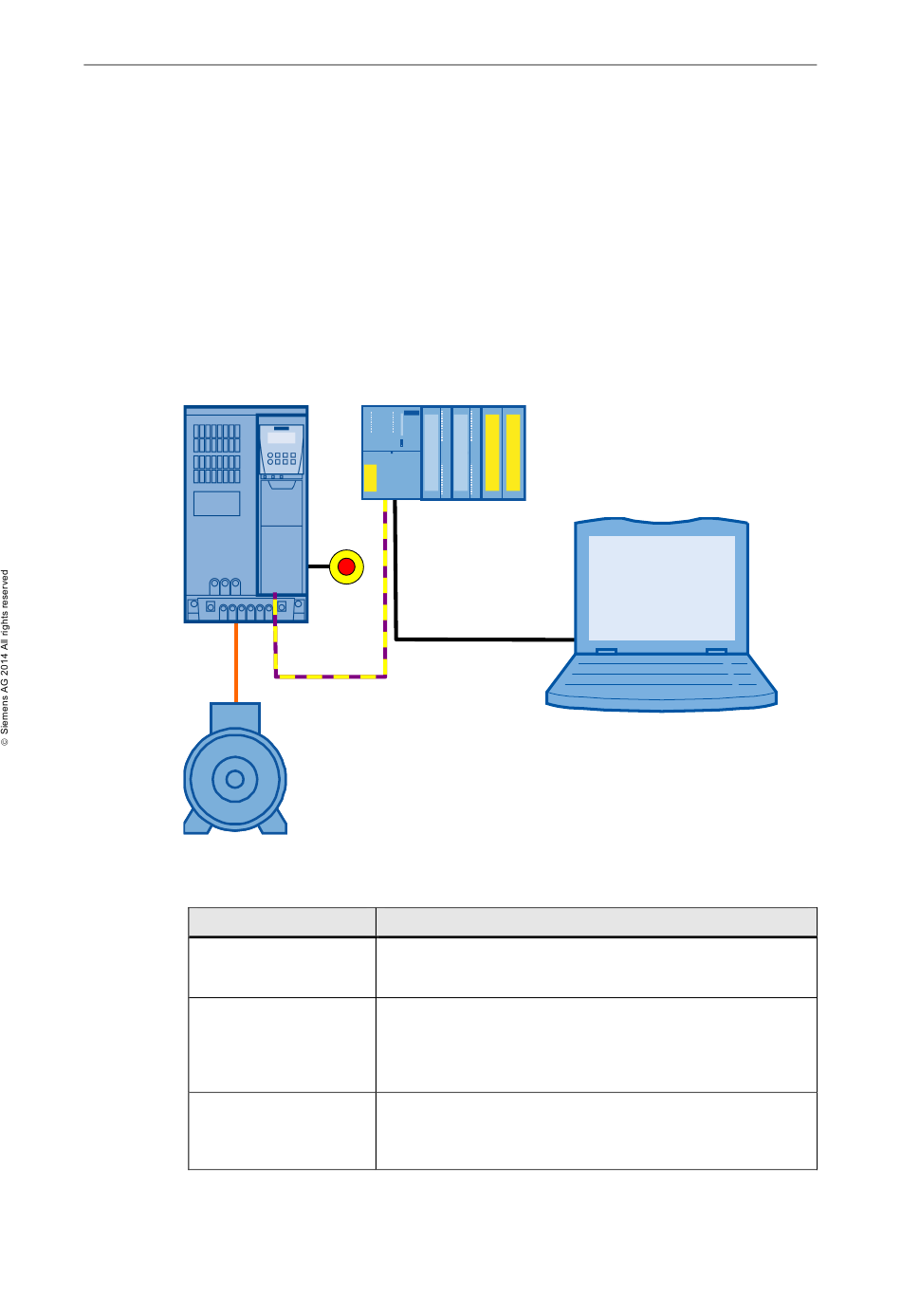

Folgendes Bild gibt einen Überblick über die Automatisierungsaufgabe:
Abbildung 1-1: Überblick Aufgabe

Anforderungen an die Automatisierungsaufgabe

Tabelle 1-1: Anforderungen
Anforderung
Zugriff auf Prozessdaten
Zugriff auf Parameter
Safetyfunktion des
Umrichters
SINAMICS G120 an S7-300/400F
Beitrags-ID: 61450312, V1.1,
MPI, PROFIBUS
oder Ethernet
PROFIBUS
mit PROFIsafe
Der Antrieb soll über das Steuerwort ein- und ausgeschaltet
und der Drehzahlsollwert vorgegeben werden.
Dies soll möglichst schnell erfolgen.
Es soll von der Steuerung auf Parameter im Umrichter (im
Beispiel: Hoch- und Rücklaufzeit) schreibend und lesend
zugegriffen werden können.
Dies soll resourcenschonend, d.h. mit möglichst geringer
Kommunikationslast erfolgen.
Die SINAMICS Umrichter verfügen über die Möglichkeit, eine
sicherheitsgerichtete Abschaltung (z.B. Not-Halt, sichere
Geschwindigkeit, etc.) vorzunehmen. Diese Funktionen
werden sicher von der F-CPU ausgelöst.
08/2014
Erläuterung
5
