Installation
5.5 Rohrleitungen anschließen
5.5.1

Gasleitung montieren

WARNUNG
Explosionsgefahr.
▶ Arbeiten an gasführenden Teilen dürfen nur von autorisierten Gas-
technik-Installateuren ausgeführt werden.
Wir empfehlen den Einbau eines Gasfilters nach DIN 3386 in die Gaslei-
tung.
▶ Die landesspezifischen Normen und Vorschriften für den Gasan-
schluss einhalten.
▶ Gasanschluss am Gerät mit zugelassenem Dichtmittel eindichten.
▶ Gashahn [1] in die Gasleitung (GAS) montieren.
1

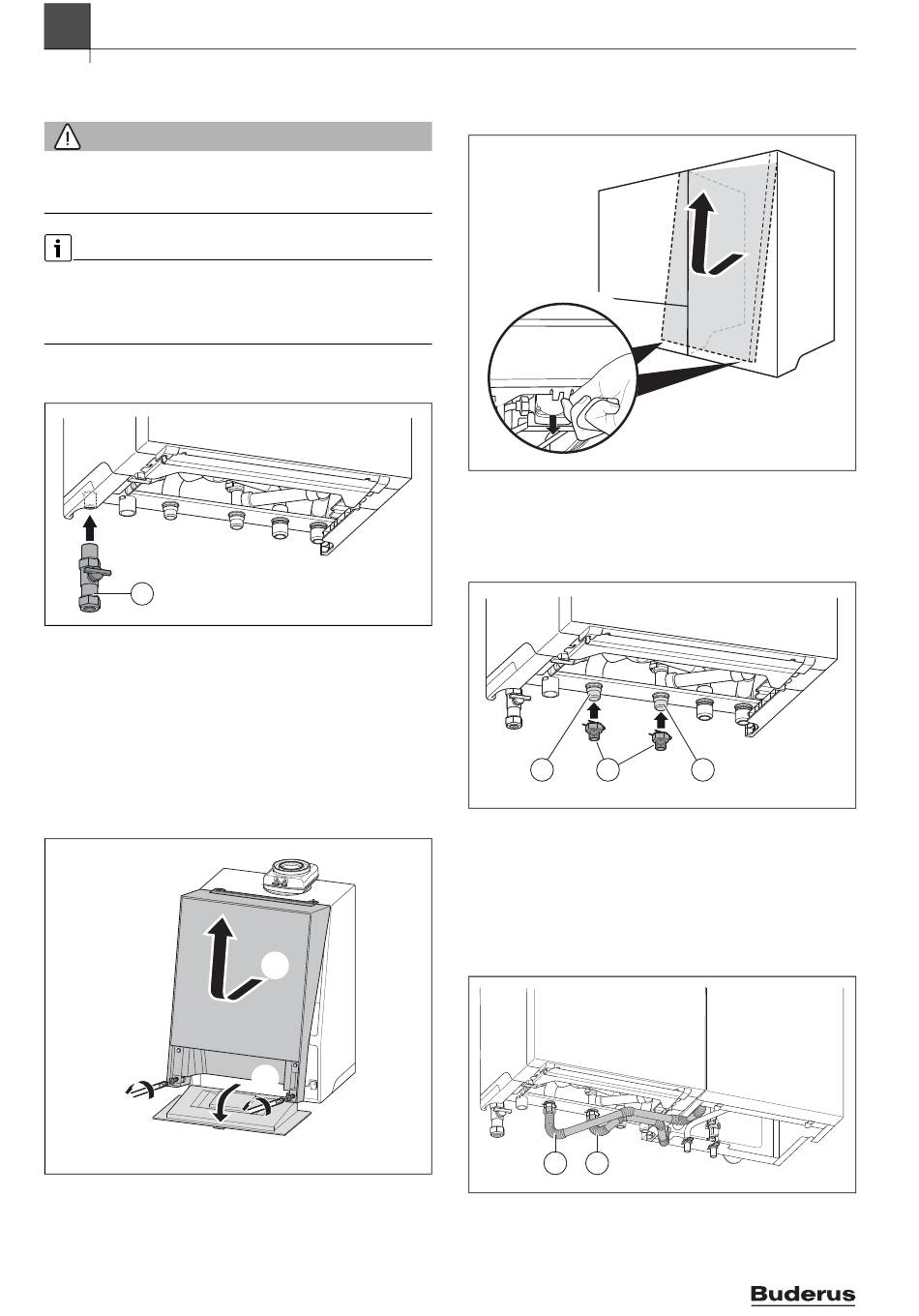

Bild 17 Gasanschluss herstellen
[1] Gashahn
▶ Gasleitung spannungsfrei am Gasanschluss anschließen.
5.5.2 Verkleidung öffnen
Gerät
▶ Bedienfeld herunterklappen [1].
▶ Befestigungsschrauben [2] lösen.
▶ Unterseite Verkleidung Gerät nach vorne kippen.
▶ Verkleidung an der Unterseite etwas anheben und entfernen [3].
2.
1.
Bild 18 Verkleidung Gerät demontieren
Schichtladespeicher
(Nur beim GB192-30 iT40S.)
16
0010023342-001
3.
2.
0010023344-001
▶ Verkleidung nach vorne kippen.
▶ Verkleidung des Schichtladespeichers an der Unterseite etwas anhe-
ben und entfernen.
Bild 19 Verkleidung Schichtladespeicher demontieren
5.5.3 Anschluss der Rohrverbindungen des Warmwasserspei-
chers
▶ Gummidichtungen des Vorlauf- und Rücklaufrohrs des Warmwasser-
speichers leicht einfetten.
1 3
Bild 20 Rohrleitungen für Warmwasserspeicher montieren
[1] Speichervorlauf
[2] Speicherrücklauf
[3] Schnellanschluss Klick auf G ¾ "
▶ Vorlaufrohr [1] spannungsfrei am Anschluss für den Speichervorlauf
und am Plattenwärmetauscher im Speicher montieren.
▶ Rücklaufrohr [2] spannungsfrei am Anschluss für den Speicherrück-
lauf und am Plattenwärmetauscher im Speicher montieren.
1 2
Bild 21 Warmwasserspeicher und Gerät verbinden
[1] Vorlaufrohr
[2] Rücklaufrohr
Logamax plus – 6720888876 (2020/10)
