Hinweise zum Anschluss des Gerätes

4.3.4 Schirmung

Alle am Gerät angeschlossenen Signalleitungen müssen geschirmt und der Schirm geerdet werden (galvanischer
Kontakt des Schirms mit dem Steckergehäuse "CHASSIS"). Um Ausgleichsströme zu vermeiden, darf der Schirm
nur an einer Seite auf ein Potential festgelegt werden.
4.3.5 Anschluss der Messeingäge
Analoge Eingänge

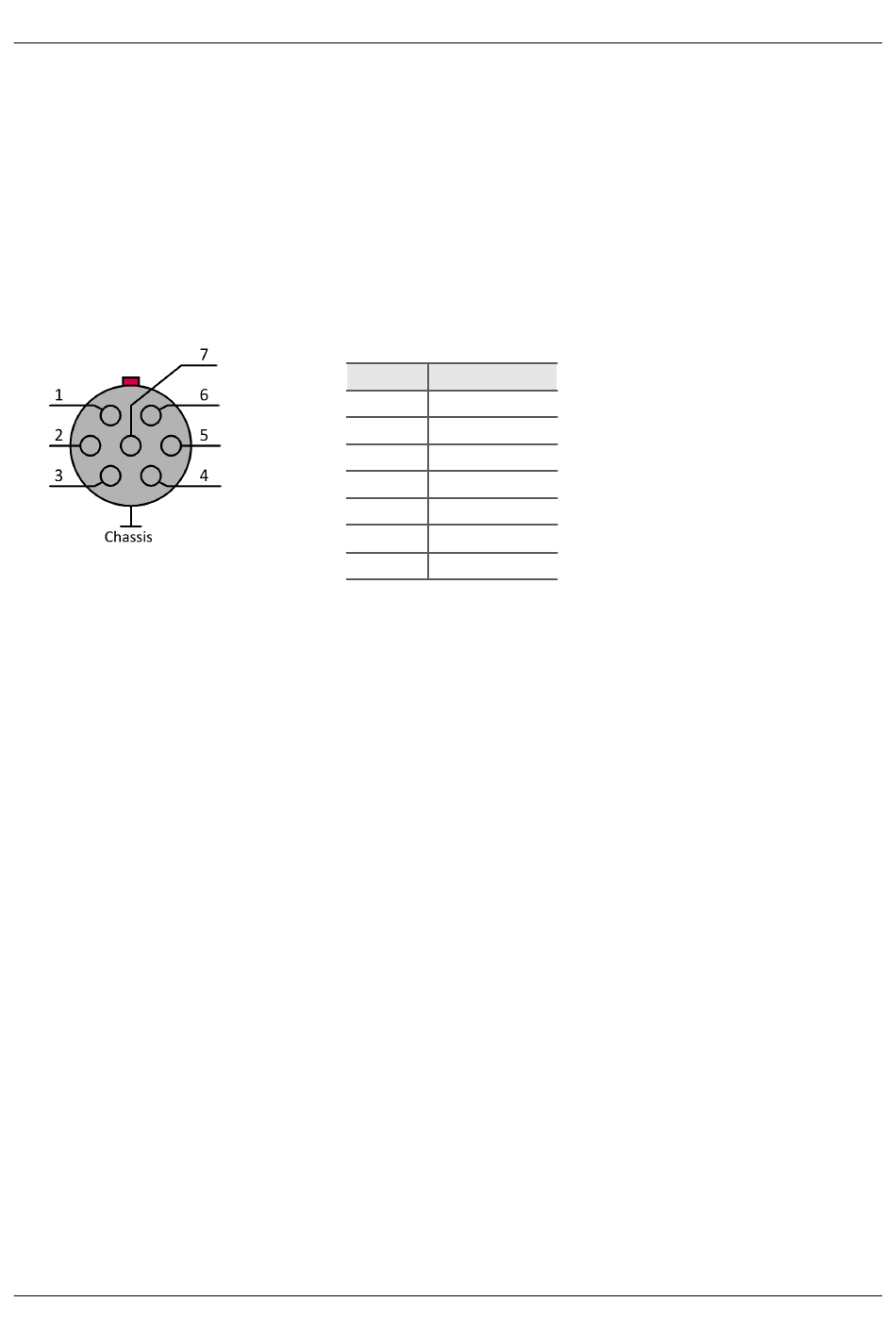

LEMO.1B
Abb. 8: IN1...IN4
(Sicht auf die Buchse)
*
GND der Messeingänge (Signal-GND sowie Power-GND der optionalen Sensorversorgung) ist hier zwar vereinfachend einheitlich
bezeichnet und symbolisiert, tatsächlich jedoch gegenüber Versorgung des Geräts, Gehäuse (CHASSIS) und Nachbarkanälen individuell
galvanisch isoliert.
© 2024 imc Test & Measurement GmbH
PIN Signal
1 +IN
2 -IN
3 +SUPPLY
4 -SUPPLY
5 reserviert
*
6
GND
7 n.c.
