Hinweise zum Anschluss des Gerätes
4.3.2.1 Power-Handle
Optional kann imc EOS mit einer USV ausgestattet werden.
Beim Betrieb einer Kombination aus EOS und einem Power-Handle erfolgt in der Regel die
über die Remote-Buchse
Schalter schaltet das System ein und aus, wobei der (rastende) Hauptschalter an der EOS-Komponente dauerhaft
gedrückt verbleibt.
In dieser Hinsicht unterscheidet sich der Betrieb des Power-Handles im Kontext von imc CRONOS (CRFX)und imc
EOS: Während der tastende (nicht rastende) Hauptschalter einer CRFX Basiseinheit das Gesamtsystem aus
Handle und Basis ein- und ausschaltet, ist in Verbindung mit imc EOS ein externer Schalter an der REMOTE-
Buchse des Handles zwingend erforderlich!
Der Remote-Kontakt kann auf folgende Arten realisiert sein:
1) Remote-Stecker mit fest gebrückten Kontakten 1-2 (ON/OFF = SWITCH1)
Dieser fertig präparierte Stecker ist als
Aufstecken schaltet das Gerät ein, Abziehen schaltet es aus.
2) Remote-Stecker mit angeschlossenem Kabel und Schalter, die der Anwender selbst erstellen kann.
Der lose Stecker ist als Zubehör erhältlich (ACC/REMOTE-1B, #13500153)
2a) mit rastendem Kontakt: Schalter angeschlossen zwischen Kontakten 1-2 (ON/OFF = SWITCH1)
"Statisches" Ein-und Ausschalten.
Bleibt der Schalter permanent gedrückt, so schaltet sich das Gerät genau dann ein, wenn eine
Versorgungsspannung anliegt. Fällt die Versorgung aus, so schaltet es ab, bzw. läuft ggf. (bei USV-Option und
je nach eingestellter Pufferdauer) auf Batteriebetrieb weiter und schaltet dann ab.
2b) mit nicht rastendem Taster: Taster angeschlossen zwischen Kontakten 3-4 (ON/OFF = SWITCH)
Kurzes Betätigen schaltet das Gerät ein, weiteres kurzes Betätigen schaltet aus.
4.3.2.1.1 Remote-Buchse Power-Handle
Bei Verwendung eines Power-Handles wird das Gesamtsystem über die Remote Buchse des Power-Handles ein-
und ausgeschaltet. Dabei ist folgendes zu beachten:
·
Der ON/OFF Schalter von imc EOS muss auf ON eingerastet sein.
·
Zum Ein-/Ausschalten des Systems ist ein passende Stecker mit Schalter zu verwenden, der an der
Remotebuchse des Power-Handles gesteckt wird.

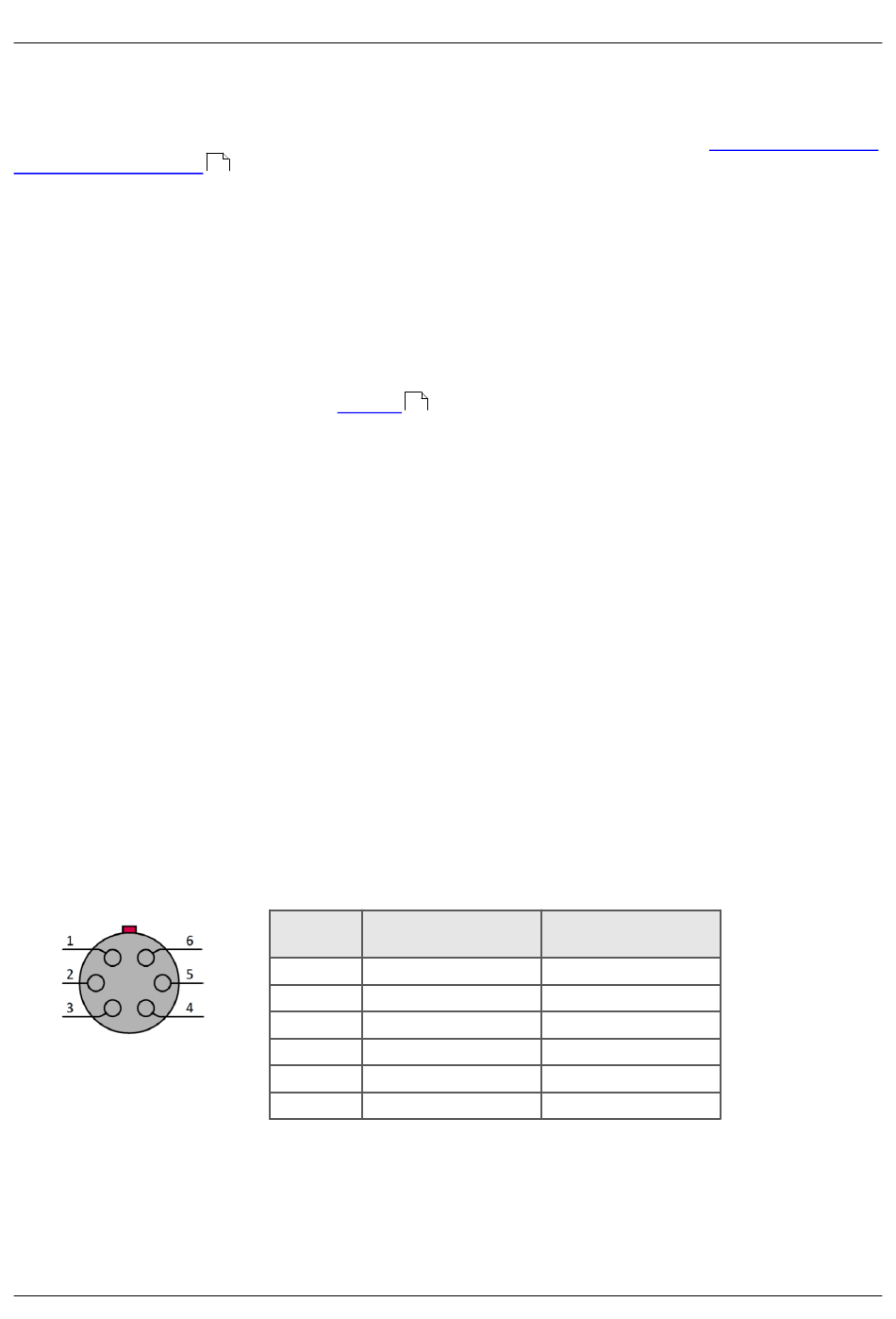

Sicht auf die Buchse
© 2024 imc Test & Measurement GmbH
des Power-Handles. Ein, an der Remote-Buchse des Power-Handles angeschlossener
27
Zubehör
CRFX/HANDLE-POWER
PIN
1
2
3
4
5
6
erhältlich (ACC/REMOTE-1B-12, #135500370)
16
CRFX/HANDLE-UPS-L
CRFX/HANDLE-LI-IO-L
ON / OFF
SWITCH1
ON / OFF
SWITCH
n.c.
Bezug (für MUTE)
Gehäuse
Ein- und Ausschaltung
ON / OFF
SWITCH1
ON / OFF
SWITCH
MUTE
imc EOS - Handbuch, Edition 4 - 24.04.2024
Kapitel 4
Seite 20
