3.2 Mechanische Abmessungen und Abbildungen

Frontseite

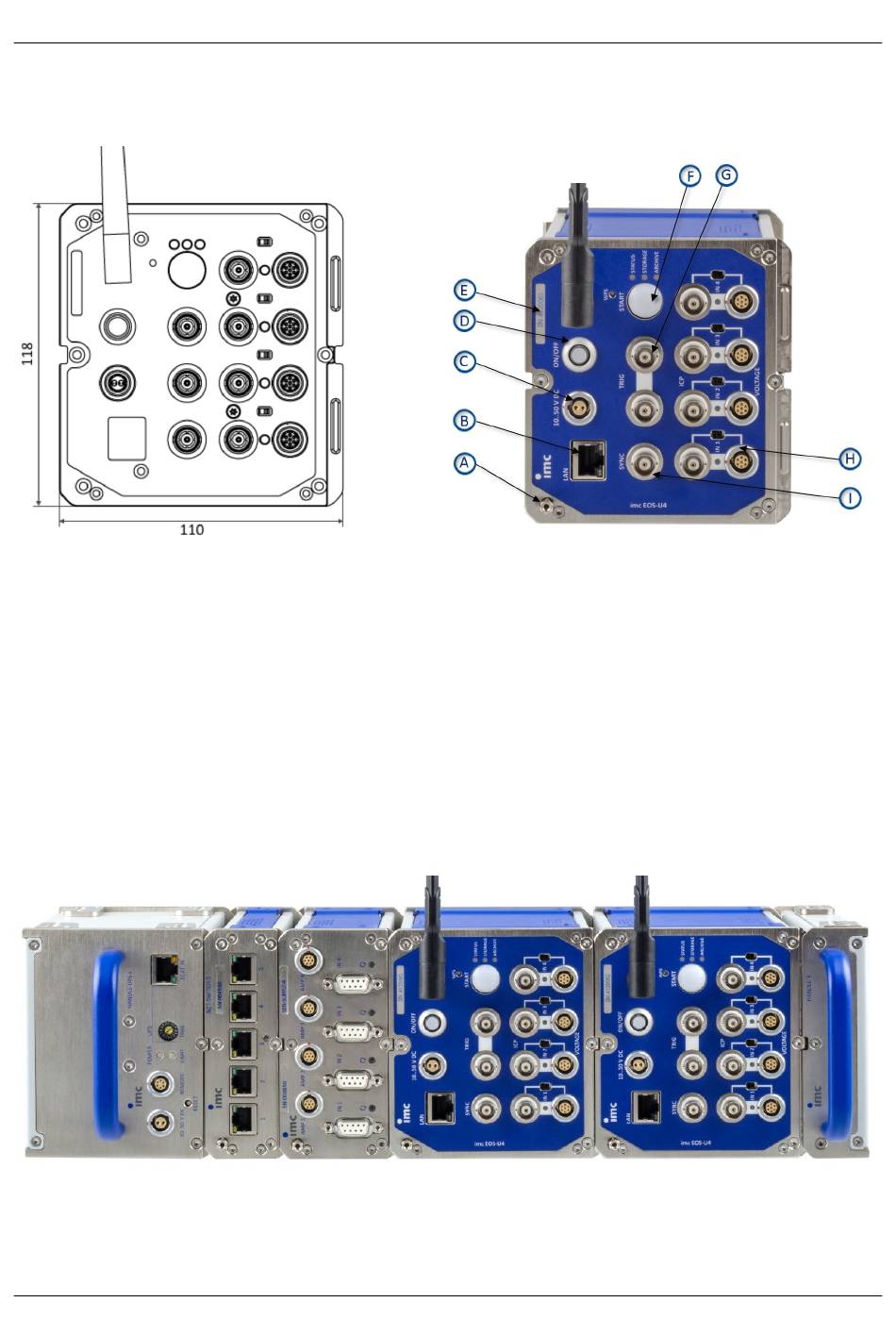

Abb. 2: Front mit Abmessungen
Diese Abbildungen 2 bis 4 zeigen das imc EOS Gerät in der Standard Gebrauchslage.
Abb. 4: v.l.n.r CRFX/HANDLE-UPS-L, CRFX/NET-SWITCH-5, CRFX/SEN-SUPPLY-4, 2x EOS-U-4 und CRFX/HANDLE-R
© 2024 imc Test & Measurement GmbH
Legende:
A: Erdungsanschluss
B: PC/Netzwerk Anschluss
C: Versorgung
D: Hauptschalter Ein/Aus
E: Schild für die Seriennummer (SN) des Gerätes
F: Action-Button "START"
G: Externer Trigger (2 x BNC)
H: Analoge Eingänge und Umschalter für BNC oder LEMO
I: Synchronisation
Abb. 3: Frontseite mit Positionen A bis I
